带输送工位的自动化检测分拣产线设备

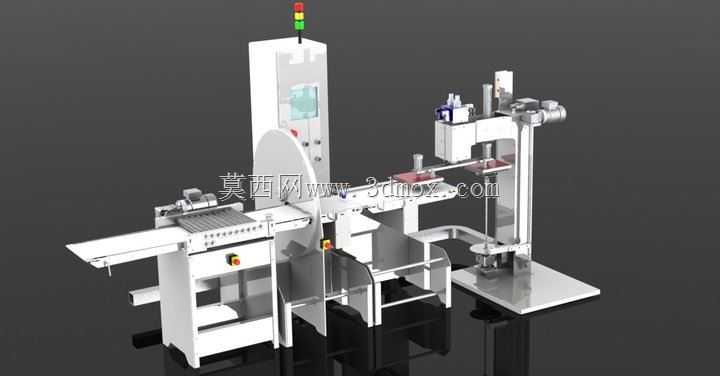

　　这套集成化设备主要面向3C电子、小型五金件、食品包装后段等需要在线检测与分拣的生产场景，可直接对接前段加工或包装工位的出料端，完成物料的输送、外观或尺寸检测、不合格品剔除、合格品分流码放的全流程作业，替代传统人工分拣工位的重复劳动，适配节拍在30-60件/分钟的连续生产线。从结构布局来看，设备左侧为水平皮带输送段，输送面高度设置为850mm，符合多数工厂流水线的通用对接高度，输送段侧边安装有急停按钮与状态指示灯，方便现场操作人员在异常状态下快速停机，输送段末端衔接检测工位，检测工位上方预留了视觉相机或检测传感器的安装位，可根据实际检测需求加装对应检测元件，检测工位旁设置的立式控制柜体集成了设备的电气控制单元，

　　柜体顶部安装的三色警示灯可直观反馈设备运行、待机、故障三种状态，柜体正面的触控操作屏可直接设置分拣参数、调整输送速度、查看运行数据。设备右侧集成了多轴搬运与分拣执行机构，采用立柱式安装结构，横向行程覆盖检测工位与两个出料分流位，可根据检测结果将合格物料搬运至右侧合格品输送通道，不合格物料推送至侧边废料收集槽，执行机构末端预留了夹爪或吸盘的安装接口，可根据物料的材质、外形、重量更换对应的执行端，适配不同品类的物料搬运需求。设计阶段优先考虑了设备的安装边界与现场适配性，整机横向总长度控制在2200mm，纵向深度控制在1200mm，占地面积不足3平方米，可直接放置在现有车间的流水线旁，无需对原有产线做大规模改造，设备底部设置有可调支撑脚，

　　可根据地面平整度调整设备水平度，同时预留了脚轮安装位，方便用户根据生产需求快速移动设备位置。结构设计上，所有与物料接触的部位均采用圆角过渡处理，避免刮伤物料表面，输送段的皮带两侧设置有可调导向条，可根据物料的宽度调整导向间距，防止物料在输送过程中偏移位置，检测工位设置有定位挡块，可保证物料到达检测位置时的位置一致性，提升检测精度。执行机构的传动部分采用线性导轨搭配同步带传动，运行平稳噪音低，重复定位精度可控制在±0.1mm以内，满足小型精密零件的分拣搬运需求，设备的气动管路与电气线路均采用内置式布线，所有管线都收纳在设备框架的型材槽内，外侧加装防护盖板，避免生产现场的灰尘、水渍接触管线，同时防止管线外露引发的安全隐患。

　　在功能集成方面，这套设备预留了与前段设备的通讯接口，可接收前段设备的出料信号实现联动运行，也可单独作为离线分拣设备使用，设备的分拣逻辑可通过操作屏直接设置，支持按检测结果分流、按物料类型分流等多种工作模式，适配多品种小批量的柔性生产需求。设备的维护点位都设置在易操作的位置，皮带张紧机构、导轨润滑点、电气接线端子都无需拆解设备主体即可操作，降低日常维护的工作量，框架主体采用标准铝型材拼接，加工与装配精度易保证，后期如果需要调整工位布局，可直接在原有框架基础上加装功能模块，拓展设备的使用场景。
