牵引式自动草捆收集装载运输设备

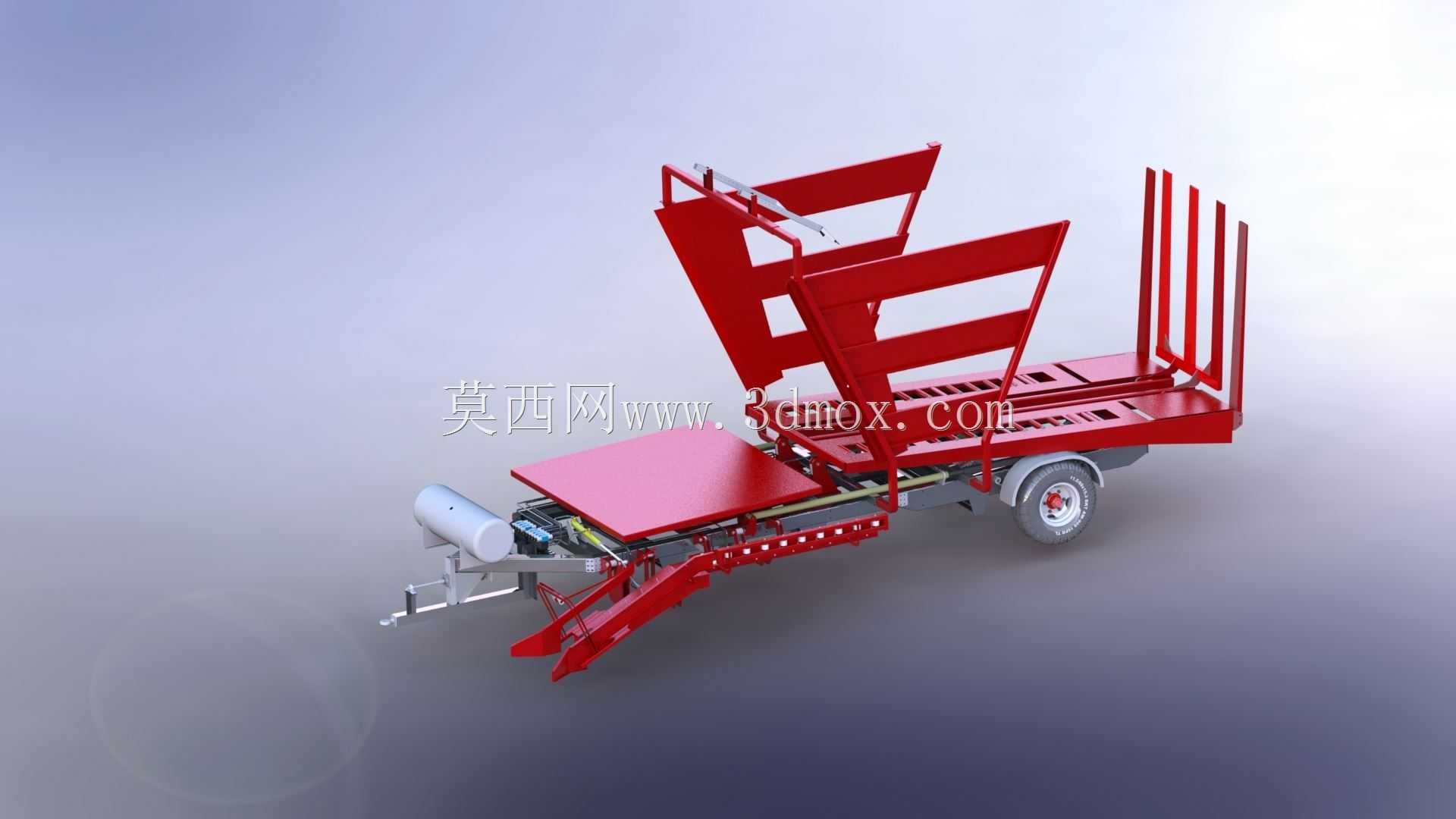

　　这款牵引式作业设备主要面向规模化农牧种植区域的秸秆、牧草打捆后的收运环节，适配轮式拖拉机后悬挂牵引接口，解决传统草捆收运过程中人工搬运强度大、作业效率低、转运环节多的痛点，可在完成打捆作业的地块内同步跟进，完成草捆的拾取、举升、堆叠、转运全流程作业，无需额外配备装载机或人工辅助码垛，单台设备配合牵引动力即可覆盖从田间到堆场的短距离转运需求。从结构布局来看，设备整体采用单轴挂车承载架构，行走轮选用宽幅农用低压轮胎，接地比压控制在适配松软耕地的区间，避免作业过程中碾压耕地造成板结，牵引架位置设置可调节高度的挂接环，适配不同功率段拖拉机的后悬挂牵引点高度，牵引端集成液压动力输入接口，直接从拖拉机液压输出回路获取动力，

　　无需额外配置独立动力单元，简化了动力匹配逻辑，降低了设备整体自重与维护成本。设备前端设置倾斜式导料拾取机构，带导向挡条的进料斜面可将地面放置的方草捆顺着斜面引导至中部承载平台，拾取机构底部设置弹性支撑结构，遇到田间凸起或石块时可自动抬升避让，避免刚性碰撞造成结构变形；中部承载平台采用链板式输送结构，草捆进入平台后通过链板的步进式输送向后部堆叠区域移动，平台两侧设置可调节宽度的侧挡杆，可根据不同产区草捆的实际尺寸调整挡杆间距，适配截面尺寸在常规方草捆范围内的不同规格作业对象，避免输送过程中草捆偏移掉落。后部堆叠区域设置多级举升挡架，举升架采用框架式方管焊接结构，在草捆输送至堆叠位后，举升架通过液压油缸驱动抬升，

　　将草捆向上托起后向前推送至前部载货平台堆叠，挡架上设置多根竖向限位杆，堆叠过程中限制草捆的侧向位移，保证码垛整齐度，载货平台的额定堆叠容量可满足常规地块单次往返的载量需求，平台尾部设置可翻转的卸料挡板，到达堆场后通过液压驱动挡板翻转，即可将整垛草捆一次性卸下，无需逐捆卸载，大幅缩短卸料等待时间。设计过程中重点考虑了田间作业的复杂工况，所有铰接位置均配置带防尘密封的衬套，避免田间尘土进入铰接缝隙造成磨损，液压管路全部采用硬管加橡胶软管的组合布置方式，硬管沿车架主梁内侧排布，软管预留足够的摆动余量，避免作业过程中管路与结构件发生摩擦破损，车架主体采用矩形钢管焊接成型，关键受力位置设置加强筋板，

　　通过有限元仿真对满载颠簸工况下的应力分布进行校核，确保结构强度满足长期重载作业需求。设备的整体宽度控制在常规农用道路通行的限值范围内，转场作业时可直接通过乡村道路行驶，无需额外拆卸部件，整机重心经过优化布置，满载堆叠状态下的重心高度控制在安全区间，牵引行驶过程中不会出现侧倾风险，操作端仅需在拖拉机驾驶室内通过液压控制阀组即可完成所有动作控制，无需操作人员跟机作业，降低了作业过程中的安全隐患。针对不同区域的种植模式差异，设备的拾取机构高度、侧挡杆间距、举升行程均预留了调节余量，可根据实际作业的草捆尺寸、重量进行针对性调整，适配小麦、水稻、玉米秸秆以及苜蓿、羊草等不同类型牧草打捆后的收运作业，在地块零散、大型自走式收捆设备无法进入的区域，该牵引式设备的通过性与灵活性优势更为明显，可有效覆盖中小规模种植户的草捆收运需求，减少收运环节的设备投入与人工成本。
