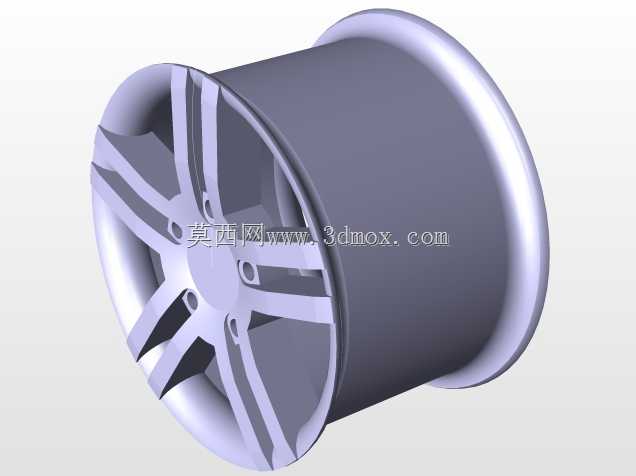

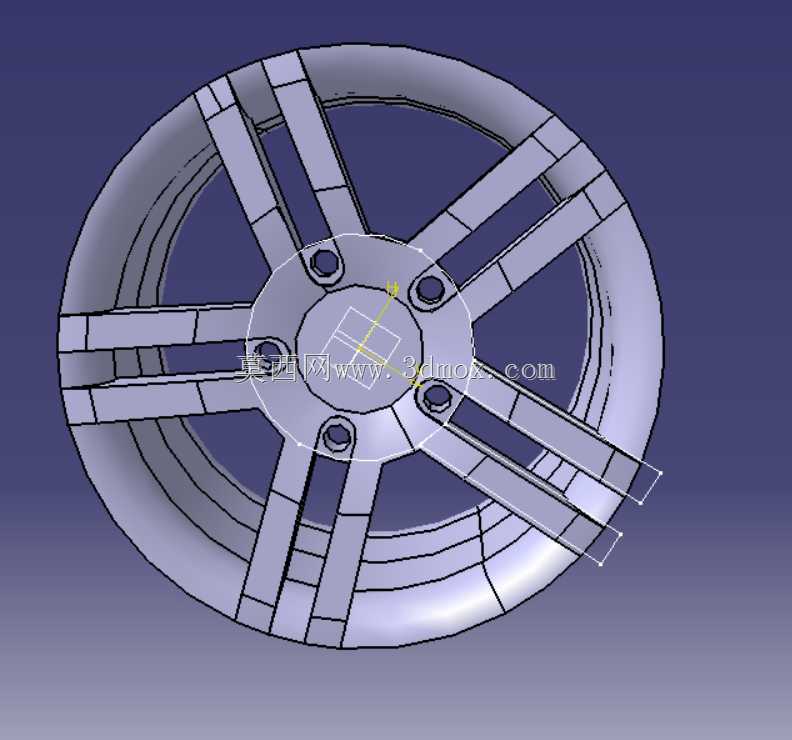

乘用车五辐轮毂结构三维设计

　　日常做乘用车底盘行走系统部件建模时，轮毂是绕不开的核心承载件，这次的五辐轮毂结构，首先要匹配常规家用前驱轿车的安装边界，中心定位孔对应常规乘用车的轴头配合尺寸，五个螺栓孔沿节圆均匀分布，节圆直径适配多数A级家用车的轮毂安装规格，轮辋的宽度、偏距参数都卡在常规16寸家用轮毂的常用区间，安装时不会和刹车卡钳、减震器支座、翼子板内衬产生运动干涉，打满方向、悬架全行程压缩时都能留出足够安全间隙。

　　从实际使用场景看，这类轮毂主要承担整车载荷传递，车辆行驶过程中，路面的冲击载荷会从轮胎传递到轮辋，再通过五根轮辐分散到中心安装座，最终传递到车桥轴头，所以结构设计时首先要考量载荷传递路径的合理性，五根轮辐采用宽辐条双筋的结构形式，每根主辐条两侧做加强筋过渡，既避免辐条根部应力集中，又能在满足弯曲、径向疲劳强度要求的前提下，尽可能减少不必要的材料冗余，兼顾轻量化需求。

　　设计过程中首先要确定轮辋的轮廓曲线，严格匹配对应规格的无内胎轮胎安装要求，轮缘的高度、胎圈座的角度都要符合轮胎装配的通用规范，保证轮胎充气后能可靠卡紧，高速行驶时不会出现脱圈风险。轮辐和轮辋的连接位置做圆弧过渡，避免直角结构带来的应力集中，中心安装座的端面要加工出足够的平面度基准，和轴头法兰面贴合时能保证同轴度，减少高速行驶时的车轮跳动量。螺栓孔的位置度公差要控制在合理范围，安装时螺栓能顺利穿入，拧紧后各螺栓受力均匀，不会出现单根螺栓过载断裂的问题。

　　从功能特性上看，五辐结构的轮毂相比多辐密辐款式，散热通道更通畅，车辆频繁制动时，刹车盘产生的热量能顺着辐条之间的空隙快速散出，避免制动系统热衰减，同时日常维护时也更方便拆装，清洗轮毂缝隙的污渍、检查刹车皮磨损情况都有足够操作空间。辐条的造型做了等厚度渐变处理，靠近中心座的位置截面更厚，往轮辋方向逐渐收窄，符合载荷从中心向外缘传递的应力分布规律，做有限元校核时，弯曲工况下的最大应力点出现在辐条根部，数值远低于铝合金材料的屈服强度，径向冲击工况下轮辋的变形量也在国标允许范围内，满足13度冲击、弯曲疲劳、径向疲劳三项台架试验的基本要求。

　　建模时要注意轮辋的气门嘴安装位预留，位置选在两根辐条之间的轮辋槽底，避开辐条的遮挡，安装气门嘴、后续充气检测胎压都有足够操作空间。轮辐表面的造型做了微弧面处理，既符合空气动力学要求，高速行驶时能引导气流顺着辐条表面流动，减少轮腔区域的紊流阻力，也能避免尖锐棱边带来的磕碰损伤，后续做表面喷涂、抛光处理时也更容易保证涂层附着力。

　　实际选型匹配时，这类轮毂适配多数1.6L-2.0L排量的家用乘用车，对应的轮胎扁平比适配范围在55-65区间，既能保证日常行驶的滤震舒适性，也能提供足够的侧向支撑，过弯时轮辐的刚性足够，不会出现明显的轮毂形变导致的轮胎侧偏异常。安装边界上要注意偏距值匹配原车的轮距要求，偏距过大会导致轮毂向内缩进，容易蹭到减震筒和摆臂，偏距过小则轮毂向外突出，容易超出翼子板范围，还会增加轮轴轴承的额外载荷，缩短轴承使用寿命，这个模型的偏距参数设置在常规家用车的通用区间，适配性较强。

　　另外设计时还要考虑轮毂的动平衡特性，整个圆周方向的质量分布要均匀，辐条的造型对称度要控制好，避免后续装配轮胎时需要加过多的平衡块，影响高速行驶的稳定性。轮辋的槽底深度要满足轮胎拆装的要求，补胎换胎时轮胎能顺利压入槽内，不会出现拆装困难的问题，中心孔的直径如果和车型轴头直径不匹配，还可以通过加装中心套环来保证同轴度，不过建模时优先选用主流车型的通用中心孔尺寸，减少后续适配的额外工序。
