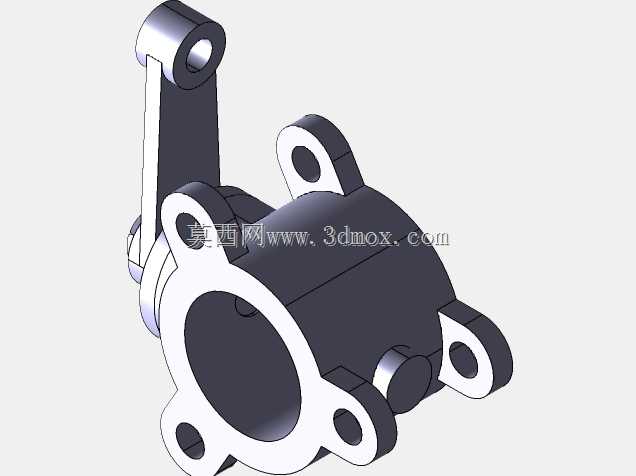

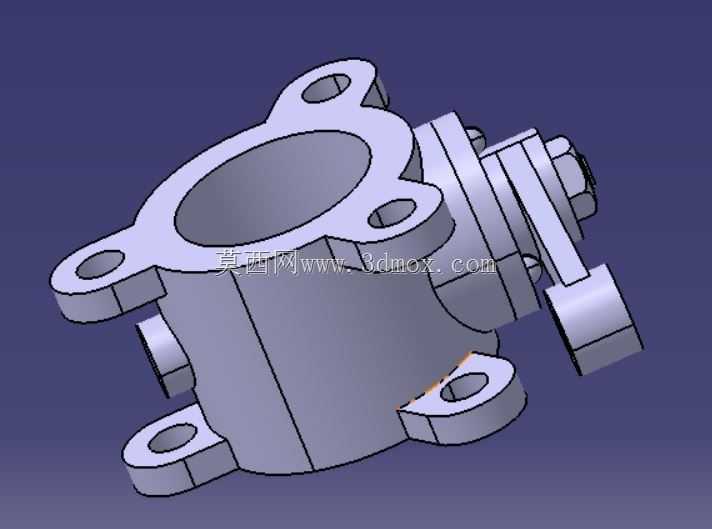

法兰式蝶阀装配结构三维设计

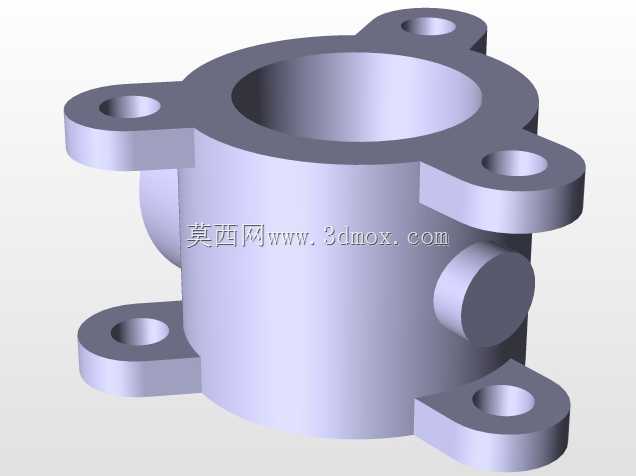

　　这套蝶阀装配结构主要面向中小口径低压流体输送管路场景，常见于给排水管网、暖通空调循环水系统、普通化工介质输送支路、环保水处理设备的管路通断控制环节，作为管路系统中核心的截流与调节部件，相比同通径的闸阀、截止阀，整体结构长度更短，安装占用的轴向空间更小，启闭过程中阀板转动行程短，操作力矩更低，适合需要频繁启闭或者快速切断管路的工况。整套装配共包含七个独立零件，分别为带法兰接口的阀体、阀板、阀杆、上密封压盖、操作手柄、紧固件组、轴套密封件，各零件之间的配合公差经过合理预留，既保证阀板转动过程无卡滞，也能避免介质从阀杆配合间隙处出现外漏。阀体采用上下带双耳式法兰连接结构，法兰端面上预留四个螺栓过孔，

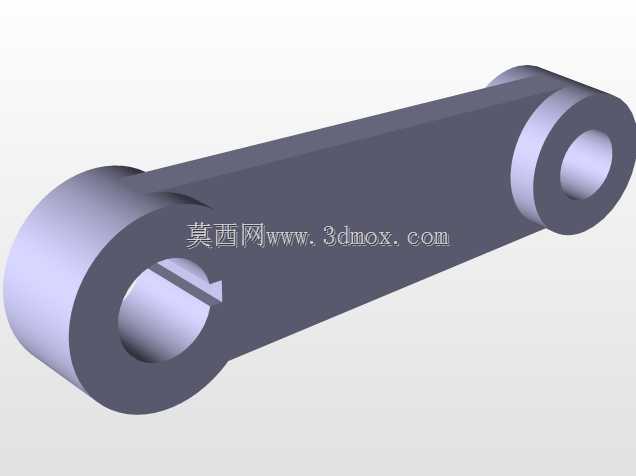

　　可直接与管路端的配对法兰通过螺栓紧固连接，安装时不需要额外焊接转接件，适配常规PN10、PN16压力等级的管路法兰标准，阀体的流通通道为直通式结构，介质流经时的流阻比角式结构阀门更低，阀板采用中线式结构设计，密封面贴合轨迹为整周圆弧转动，启闭过程中密封副之间无过度摩擦，密封件的使用寿命更长。设计过程中优先考虑了现场安装的操作空间边界，阀体侧面的法兰耳突出尺寸经过压缩，不会因为相邻管路间距过小导致螺栓无法穿装紧固，操作手柄的转动半径控制在合理范围，安装后手柄转动全程不会与相邻管路、支架发生干涉，手柄上预留的档位定位结构可实现阀板0到90度范围内的任意开度锁定，满足不同工况下的流量调节需求。阀杆与阀体的配合部位设置了轴套与密封填料结构，

　　通过压盖的压紧力调整密封填料的压缩量，可在长期使用出现微量渗漏时，不需要整体拆解阀门，仅紧固压盖螺栓即可实现密封补偿，降低现场维护的工作量。阀板的外轮廓与阀体内腔的配合间隙经过反复校核，全开状态下阀板完全贴合通道内壁方向，不会对介质流道造成额外遮挡，尽可能降低阀门全开状态下的压力损失，全关状态下阀板整周密封面与阀体上的密封座完全贴合，可满足低压工况下的零泄漏截断要求。整套结构的零件拆分充分考虑了加工工艺性，阀体采用常规铸造工艺即可成型，后续仅需要对法兰端面、阀杆安装孔、密封座安装位进行机加工，不需要复杂的五轴加工工序，普通机加工车间即可完成全部零件的生产制造，装配过程不需要专用工装，按照装配顺序依次装入阀板、阀杆、密封件、压盖、

　　手柄后，拧紧紧固件即可完成整阀组装，装配效率高，适合批量生产制造。在安装边界方面，该结构的轴向安装尺寸比同通径对夹式蝶阀更易控制，不需要在管路两侧预留额外的对夹安装空间，法兰对接时的定位难度更低，现场施工时即使管路存在少量轴向错位，也可通过法兰螺栓的间隙进行微调，降低现场安装的对位难度。同时结构设计中预留了密封件更换的操作空间，后期维护时不需要将整个阀体从管路上拆下，仅需要拆除上压盖即可取出阀杆与阀板，更换密封件后即可重新投入使用，大幅降低后期运维的拆装工作量。
