单槽V型传动皮带轮结构设计

　　在中小功率机械传动系统的布局设计中，V带轮是依靠带与轮槽侧面摩擦力传递运动与扭矩的核心基础零件，这款单槽V带轮的设计，完全围绕常规工业场景下的紧凑传动需求展开，适配截面尺寸符合标准的普通V带使用，常见于小型台钻、桌面式输送线驱动端、小型农用机具辅传系统、家用小型加工设备的动力传递环节，也可用于非标自动化设备中电机与执行端之间的减速传动布局，能在中心距无需严格固定的传动场景下，缓冲传动过程中的冲击振动，同时具备一定的过载打滑保护能力，避免动力端或负载端的核心零件因瞬时过载出现断裂损坏。

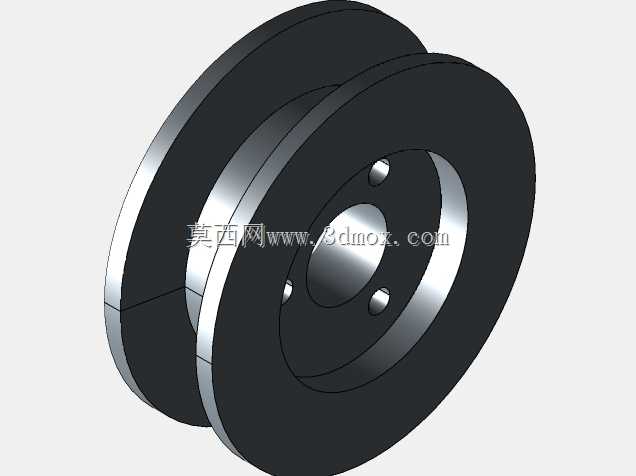

　　从结构设计逻辑来看，这款带轮采用了经典的腹板式带安装凸台的结构，没有采用多余的减重孔设计，整体刚性更有保障，适合小尺寸规格的带轮加工与使用。轮缘部分的V型槽严格匹配对应型号V带的截面角度，槽面加工粗糙度控制在合理范围，既保证足够的摩擦传动能力，又能减少带体的过快磨损，延长V带的实际使用寿命；轮缘两侧设置了高出带槽顶面的挡边结构，能避免设备运行过程中V带出现跑偏、脱槽的故障，尤其是在启停频繁、负载存在小幅波动的工况下，挡边结构能大幅降低传动系统的日常维护频次。轮毂部分设计了与安装轴适配的通孔，孔周均匀分布三个紧固螺钉孔，安装时可以通过紧定螺钉将带轮与动力输出轴牢牢锁止，防止带轮在运转过程中出现周向转动或轴向窜动，这种安装方式不需要额外加工键槽，降低了配套安装轴的加工难度，非常适合中小扭矩、安装空间紧凑的传动场景。

　　尺寸边界上，这款带轮的安装内孔直径为15mm，可直接适配输出轴直径为15mm的各类小型电机、减速箱输出端，无需额外加装轴套调整；轮体外径为60mm，对应标准V带的传动比计算基准明确，选型时可以直接根据电机转速与目标负载转速，快速匹配对应的主动轮、从动轮尺寸组合；带轮整体宽度为20mm，其中单槽的槽宽完全适配对应V带的顶部宽度，两侧挡边预留了足够的安全余量，安装时轴向定位不需要额外加装过多的限位挡圈，整体占用的轴向安装空间很小，非常适合在布局紧凑的小型设备内部使用。

　　实际选型使用时需要注意，这款带轮的材质默认采用常用的45号钢加工，轮槽表面做了发黑防锈处理，日常使用不需要额外做表面防腐维护，安装前需要确认轮槽与所选V带的型号匹配，安装时要保证主动轮与从动轮的端面处于同一平面，避免V带出现偏磨；带轮安装完成后要调整好V带的预紧力，预紧力过大会加剧带体与轮槽的磨损，增加轴承的径向负载，预紧力过小则会出现传动打滑、转速损失的问题。在日常运维过程中，不需要对带轮本身做过多的保养，仅需定期检查V带的磨损情况、紧定螺钉的锁止状态即可，整体维护成本极低。

　　从建模细节来看，这款带轮的三维模型完全按照实际加工尺寸构建，轮槽的角度、圆角、轮毂的凸台高度、螺钉孔的位置与深度都做了1:1的还原，结构设计人员在做设备整体布局时，可以直接将模型调入装配体，校验安装空间是否存在干涉，匹配对应的V带模型完成传动系统的虚拟装配，也可以直接导出工程图用于生产加工，不需要再对模型的尺寸做二次调整，能大幅缩短非标设备设计过程中传动部分的建模周期，减少因尺寸估算错误导致的装配干涉问题。
