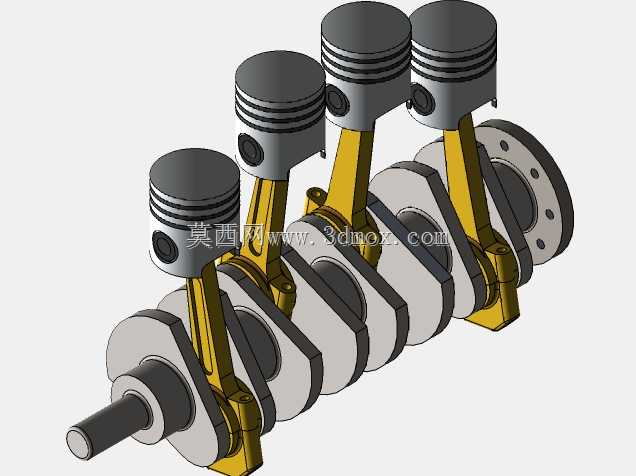

直列四缸曲柄连杆活塞组装配结构

　　这套直列四缸活塞曲柄连杆装配结构，是往复式内燃机核心动力转换单元的典型构型，广泛适配小排量乘用车、通用小型发电机组、农用动力机械等搭载四冲程内燃动力的设备，承担着将燃料燃烧产生的气体爆发压力转化为曲轴旋转扭矩的核心功能，是内燃动力系统中完成能量形式转换的关键执行组件。

　　从实际工况适配角度看，该结构采用直列四缸的排布方式，四个活塞沿曲轴轴线方向等距排列，相邻工作缸的点火间隔角设定为180度曲轴转角，能够保证曲轴运转过程中至少有一个气缸处于做功行程，大幅降低动力输出的脉动幅度，相比单缸、双缸结构，运转平顺性有质的提升，同时直列排布的形式也让缸体加工、组件装配的工艺难度显著低于V型、水平对置构型，兼顾了动力输出稳定性与生产制造成本的平衡，是目前民用小排量动力设备中应用最广泛的气缸排布方案。

　　结构设计层面，活塞部分采用了三道环槽的经典设计，顶部两道环槽适配气环，用于密封燃烧室与曲轴箱之间的高压燃气，避免燃烧气体下窜导致动力损失、机油变质问题，最下方一道环槽适配油环，用于刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、排放超标问题。活塞销采用全浮式设计思路，工作状态下活塞销可在活塞销座孔、连杆小头衬套孔内自由转动，能够让活塞销表面的磨损均匀分布，大幅延长组件的使用寿命，活塞销两端通过卡簧限位，避免工作过程中活塞销轴向窜动刮伤气缸内壁。

　　连杆部分采用工字型截面的锻造结构构型，这种截面形式能够在满足连杆强度、刚度要求的前提下，尽可能降低连杆自身的往复运动质量，减少曲轴高速旋转时产生的往复惯性力，降低发动机运转过程中的振动与轴承载荷。连杆大头采用剖分式设计，通过连杆螺栓与连杆盖紧固在曲轴的连杆轴颈上，轴颈与连杆大头之间装配有轴瓦，轴瓦表面的减磨合金层能够降低曲轴转动过程中的摩擦阻力，同时具备一定的异物嵌藏能力，避免润滑油中的硬质杂质刮伤曲轴轴颈表面。

　　曲轴部分采用整体式锻造结构，四个连杆轴颈与主轴颈之间通过曲柄臂连接，曲柄臂上配置有平衡重结构，用于平衡活塞连杆组往复运动、曲轴旋转运动产生的一阶、二阶惯性力，进一步降低动力输出过程中的振动幅度，曲轴的输出端设置有法兰连接结构，用于与飞轮、离合器或者动力输入组件连接，将曲轴输出的扭矩传递给后续的传动系统，前端则预留有正时齿轮、皮带轮的安装位置，用于驱动配气机构、冷却水泵、机油泵等发动机附属组件。

　　安装边界与尺寸适配方面，该结构的整体轴向尺寸、缸心距参数均按照常规小排量四缸动力的通用尺寸规范设计，活塞的行程与缸径比值处于1.0-1.1的合理区间，既能够保证中低转速下的扭矩输出特性，也能兼顾高转速区间的动力响应能力，组件的所有配合面均按照内燃机设计的公差规范设定配合间隙，活塞与气缸壁之间的间隙、曲轴轴颈与轴瓦之间的间隙、活塞销与销座孔的间隙均适配常规矿物润滑油的粘度特性，能够在常规工作温度区间内形成稳定的润滑油膜，避免干摩擦造成的组件过早磨损。

　　从实际装配逻辑来看，该结构的组装需要按照从下到上的顺序进行，首先将曲轴主轴颈固定在缸体的主轴承座上，扣合主轴承盖并按照规定扭矩拧紧主轴承螺栓，之后将活塞连杆组从气缸上端装入气缸，连杆大头扣合在对应的连杆轴颈上，按照扭矩要求拧紧连杆螺栓，装配过程中需要注意活塞的安装方向、连杆的喷油孔朝向，避免装反导致润滑失效、活塞偏磨问题，装配完成后需要手动盘动曲轴，检查曲轴转动是否顺畅，是否存在卡滞、异响问题，确认各运动部件之间无干涉后再进行后续的缸盖、油底壳等外围组件的装配。

　　在实际应用场景中，这套结构的可靠性直接决定了整个动力系统的使用寿命，设计过程中针对不同的动力输出需求，可以通过调整活塞压缩高度、曲轴曲柄半径、连杆长度的参数，适配不同排量、不同压缩比的动力需求，既可以适配点燃式汽油动力，也可以通过调整活塞顶部燃烧室形状、环组配置，适配压燃式柴油动力，具备较强的结构通用性，是内燃动力设计领域的经典基础构型。
