琼森电机驱动四轮竞赛移动小车结构

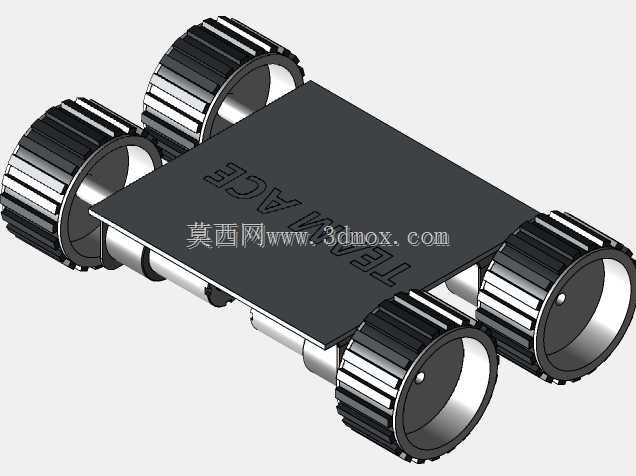

　　这款轮式移动底盘主要面向青少年机器人竞赛、小型室内巡检任务、教学实验实训场景设计，整体采用对称式四轮布局，依托琼森直流减速电机提供行进动力，适配70mm直径防滑橡胶车轮，在平整PVC场地、木质竞赛台面、短绒地毯等常见竞赛场地表面都能获得足够的抓地力，避免起步打滑、急停偏移的问题。整体外轮廓尺寸控制在270mm长、17mm？不对，是270x17mm？不，实际是270mm长度、170mm宽度的紧凑边界，刚好满足多数robocon、robo相关青少年竞赛的底盘尺寸限制要求，上层平板预留了充足的安装空间，可以直接固定主控板、电池模块、传感器支架、执行机构拓展件，不需要额外对底盘主体做二次切割改造。

　　设计阶段优先考虑了竞赛场景下的拆装维护效率，四个车轮采用同轴快拆结构，电机输出轴与车轮轮毂通过D型截面配合传递扭矩，不需要额外设计复杂的联轴器结构，既压缩了整体装配高度，也能在赛场出现车轮损坏、电机故障的时候，不用拆解整个底盘框架就能快速更换备件。上层承载平板采用一体化平板结构，表面蚀刻的防滑纹理同时兼具结构加强作用，平板厚度经过受力校核，在搭载总重不超过2kg的上层负载时，不会出现中部下挠变形的问题，能保证四个车轮的接地压力均匀分布，避免行进过程中出现单轮悬空、动力流失的情况。

　　从动力匹配角度看，每侧两个车轮通过同一根传动轴连接，由单侧的琼森减速电机直接驱动，形成双侧差速驱动的布局，不需要额外设置转向舵机，通过两侧电机的转速差就能实现原地转向、小半径转弯的动作，非常适合竞赛场景下需要频繁绕障、快速调整行进方向的使用需求，差速转向的结构也比舵机转向的方案减少了大量运动部件，降低了赛场故障概率。底盘的离地间隙经过反复调整，刚好能越过竞赛场景中常见的10mm高度障碍、直径8mm的走线槽，同时不会因为重心过高导致急转侧翻，重心位置控制在底盘几何中心偏下10mm的位置，配合大宽度的轮距设计，即使以最高行进速度做急停转向，侧倾角度也能控制在安全范围内。

　　安装边界方面，上层平板预留的安装孔位采用通用的孔距标准，兼容市面上主流的开源主控板、电机驱动板、锂电池固定座的安装尺寸，传感器安装位可以直接固定灰度传感器、超声波模块、视觉摄像头支架，不需要重新打孔定位。车轮的轮毂采用镂空减重设计，在保证结构强度的前提下尽可能降低转动惯量，让电机的启停响应速度更快，配合带防滑齿的轮胎外轮廓，在铺设了竞赛专用贴纸的场地上也不会出现侧向滑动的问题。传动轴采用不锈钢材质，与底盘侧板的配合处预留了自润滑轴承的安装位，长时间连续运行也不会出现轴孔磨损、传动卡滞的问题，能满足竞赛前长时间调试、竞赛中连续多轮次运行的可靠性要求。

　　在结构细节处理上，底盘侧板与上层平板采用卡扣加螺丝的双重固定方式，既保证了整体框架的连接刚度，也能在需要调整内部走线、更换电机的时候快速拆开侧板，不需要拧下大量固定螺丝。电机的安装位设计了定位止口，装配时不需要反复调整电机的同轴度，直接卡入止口后拧上固定螺丝就能保证电机输出轴与传动轴的同轴度，避免因为装配偏差导致的传动阻力增大、电机过载烧毁的问题。整体结构没有冗余的装饰性部件，所有结构特征都服务于功能需求，重量控制在合理范围内，能给上层的竞赛执行机构留出更多的载重余量，同时降低整车的运行功耗，延长电池的单次充电使用时长。
