恒温控制晶体振荡器电子元件结构

　　在通讯基站、高精度测量仪器、航空航天导航设备这类对频率稳定性要求极高的场景里，恒温控制晶体振荡器是不可替代的核心频率源器件，它能在复杂的温度波动环境下，始终输出高度稳定的基准频率信号，避免因温度漂移导致的通讯失步、测量误差、导航定位偏移等问题。很多刚接触射频电路设计的工程师容易忽略晶振的温度特性，直到整机做高低温环境测试时才发现频率偏移超标，这时候才会意识到恒温晶振的价值——它通过内置的恒温槽结构，将晶体谐振器始终维持在特定的恒定温度区间，从根源上削弱环境温度变化对晶体谐振频率的影响。

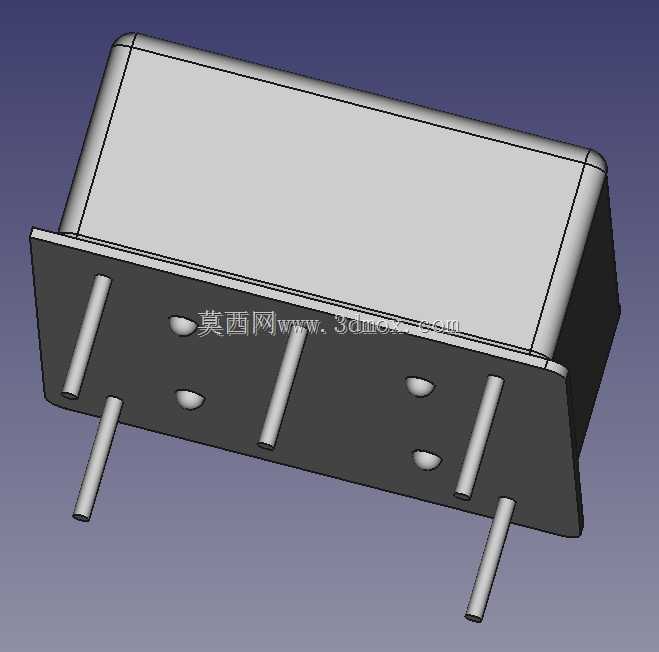

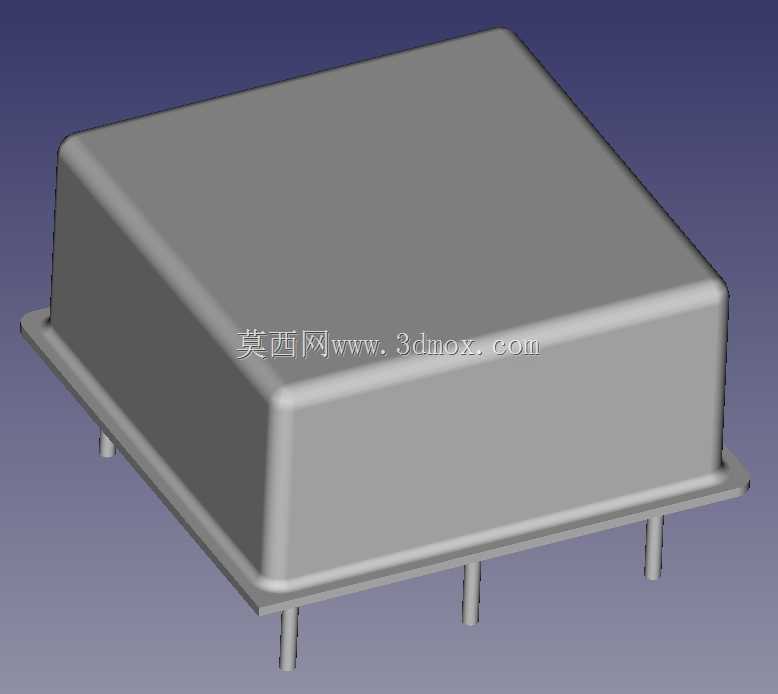

　　从结构设计来看，这类直插式封装的恒温晶振，外壳采用金属拉伸成型工艺，整体为方正的带凸缘壳体，底部伸出四根直插引脚，分别对应电源、地、频率输出、控制端等功能引脚。建模时首先要确认安装边界：壳体主体的长宽尺寸通常为标准的20mm20mm或者25mm25mm规格，底部凸缘的尺寸略大于主体，引脚间距严格遵循直插元件的标准间距，引脚直径控制在0.8mm左右，伸出壳体底部的长度统一为3.5mm，这个尺寸是为了适配标准厚度的PCB板波峰焊工艺，既保证焊接时引脚能穿过PCB焊盘露出足够的焊接长度，又不会因为引脚过长导致焊接后残留应力影响晶振的稳定性。

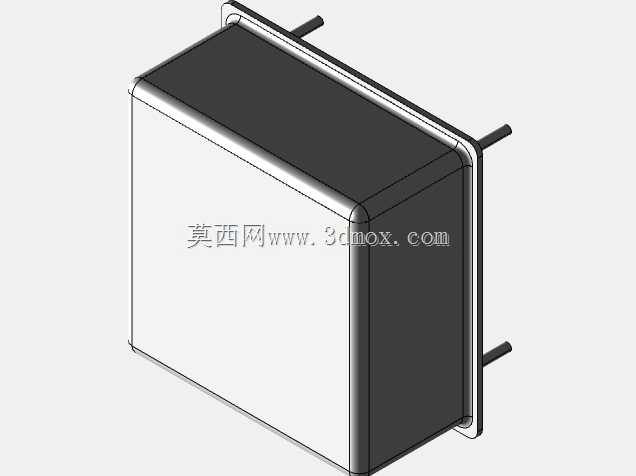

　　设计建模过程中，首先要处理外壳的拔模角度，因为金属拉伸壳体的侧壁并非完全垂直，而是带有微小的拔模斜度，顶部边缘做了R0.8的圆角过渡，避免冲压成型时出现应力集中开裂的问题，底部凸缘和主体壳体的衔接处做了台阶结构，这个台阶的作用是在安装时可以和PCB板上的丝印框精准对位，同时也能在焊接时阻挡焊锡顺着壳体缝隙渗入器件内部。很多新手建模时容易把外壳做成完全垂直的直角方块，忽略了冲压件的工艺特性，这样建出来的模型和实际器件的装配间隙会出现偏差，做整机结构干涉检查时就会出现误判。

　　内部结构的建模逻辑要围绕恒温控制的核心功能展开，晶体谐振器被安置在恒温槽的中心位置，周围包裹着加热元件和温度传感元件，恒温槽的外层是隔热保温层，最外层才是金属屏蔽外壳，这样的分层结构既能减少内部热量的散失，降低恒温控制的功耗，又能通过金属外壳实现电磁屏蔽，避免外界的电磁干扰影响晶振的输出信号纯度。建模时不需要把内部的所有微小元件都一一还原，但要把分层结构的空间占位做准确，因为这直接关系到外壳的内部净空尺寸，如果内部结构的尺寸估算错误，就会出现外壳和内部元件干涉的问题，实际生产时就会导致器件无法装配。

　　从安装适配的角度来说，这类直插式恒温晶振通常是在PCB板上预留对应位置的通孔焊盘，焊盘的孔径要比引脚直径大0.2mm左右，保证插件时引脚能顺利穿过，同时焊接时焊锡能充分浸润引脚形成可靠的焊点。建模时要注意引脚的位置度公差，四根引脚的位置偏差不能超过0.1mm，否则在批量插件时会出现插不进PCB孔的问题。另外，外壳底部的凸缘平面要保证足够的平面度，整个器件放置在平面上时不能出现翘曲，否则焊接后会因为应力问题导致引脚虚焊，长期使用时出现接触不良的故障。

　　在实际的设备选型过程中，结构工程师拿到这类晶振的模型时，首先要核对的就是安装孔位、整体高度、引脚定义对应的PCB走线位置，很多射频设备的结构空间非常紧凑，晶振上方不能有其他结构件遮挡，同时要和周围的发热元件保持足够的距离，避免外部热源影响恒温槽的控温精度。建模时还原的外壳表面质感是哑光金属镀镍层，这种镀层既能防锈，又能实现良好的电磁屏蔽效果，表面不会出现强烈的反光，在设备内部也不会因为光线反射影响其他光学器件的工作。

　　很多人觉得晶振是个很小的电子元件，建模不需要太精细，但实际上在高精度通讯设备里，晶振的安装位置、固定方式、周围的结构间隙都会直接影响它的频率稳定性，如果模型的尺寸有偏差，实际装配时晶振被周围的结构件挤压，就会导致晶体的谐振频率发生偏移，甚至出现不起振的问题。所以建模时每一个圆角、每一个台阶、每一根引脚的尺寸都要和实际器件的规格书保持一致，不能凭感觉随意绘制。比如外壳顶部的平面并非完全平整，而是带有微小的冲压凹陷，这个细节很多人会忽略，但实际上这个凹陷是冲压工艺必然留下的特征，建模时还原这个特征，才能让模型和实际器件的外观保持一致，做整机装配的渲染效果图时也会更加真实。

　　另外，这类恒温晶振的重量通常在20g左右，建模时要给模型赋予正确的材质密度，这样在做整机的重量重心计算时才能得到准确的结果，对于航空航天类的设备来说，每一个元件的重量偏差都可能影响整机的配重平衡，所以即便是很小的元件，模型的重量参数也要尽可能准确。引脚的材质是可焊性良好的镀锡铜，建模时引脚的根部要做微小的圆角过渡，避免引脚和外壳衔接处出现应力集中，导致实际使用时引脚因为振动出现断裂的问题。
