贴片式微型气压高度传感模块三维结构

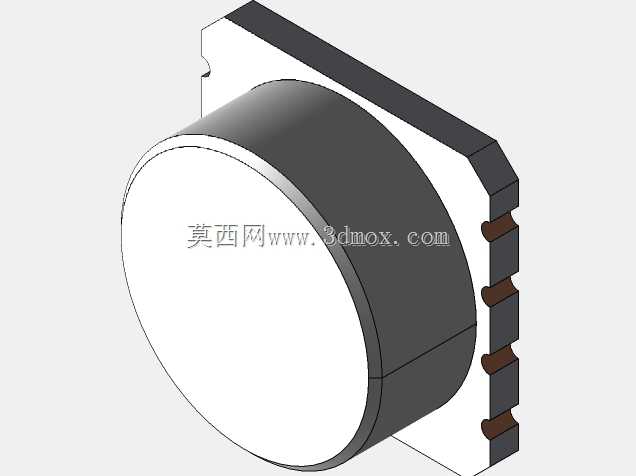

　　在做便携穿戴设备、户外手持测高终端、小型无人机飞控板的堆叠设计时，这类微型测高模块是绕不开的核心传感元件，很多刚接触消费级传感选型的工程师容易忽略它的安装边界细节，最后打样回来才发现干涉或者气密不达标，反而拖慢整机迭代节奏。这个模块的整体外形采用圆柱感应头加方形贴片底座的组合结构，圆柱部分是压力感应芯体的封装腔，内部集成了MEMS压力感应单元与信号调理电路，顶部的平整圆形端面是气压接触的参考面，设计时要注意这个面不能被结构件遮挡，必须预留通畅的气压导通空间，同时要避免周边结构的凝露直接滴落到感应端面上，不然会造成测高数据跳变。方形底座采用标准SMD表贴封装设计，四个侧边引出的焊盘沿底座单侧等距排布，焊盘的宽度、

　　相邻焊盘的间距都严格遵循表贴回流焊的工艺要求，建模时焊盘的厚度要和常规PCB焊盘的锡膏印刷厚度匹配，避免出现立碑、虚焊的工艺问题。底座的底面是平整的贴装基准面，和PCB表面贴合时的公差要控制在0.1mm以内，不然过回流焊时会因为倾斜导致焊盘爬锡不均匀。从功能特性来看，这类模块通过检测外界大气压的变化换算出对应的海拔高度，分辨率可以满足户外徒步导航、室内楼层定位、无人机定高飞行的使用需求，相比传统的机械式高度测量装置，它的体积缩小了90%以上，功耗也控制在微安级别，非常适合用在电池供电的便携电子设备中。建模过程中要重点关注几个结构细节：首先是圆柱感应头和方形底座的衔接圆角，这个位置是封装应力集中的区域，圆角半径不能过小，

　　不然温度循环测试时容易出现封装开裂的问题；其次是焊盘和底座本体的位置度公差，四个焊盘相对于底座中心的位置偏差要控制在0.05mm以内，不然SMT贴装时会出现吸嘴识别偏移，导致贴装良率下降；另外底座的四个边角做了小尺寸的倒角处理，方便贴装时的视觉定位，也能避免边角磕碰产生碎屑掉落到PCB上造成短路。在实际整机结构设计时，这个模块的安装位置要尽量远离设备上的发热元件，比如主控芯片、功率电感这些工作时会产生局部温升的部件，因为温度变化会直接影响气压检测的精度，最好在模块周边设计独立的气压导流通孔，通孔的直径不要小于1mm，同时要在通孔内侧贴装防水透气膜，既保证气压可以正常传导到感应端面，又能阻挡粉尘、水汽进入模块内部。很多工程师在做结构堆叠时，习惯把这类传感模块放在PCB的边缘位置，这个思路是对的，但要注意模块的圆柱感应头不能超出设备外壳的内壁轮廓，不然组装时会被外壳挤压损坏，同时要预留至少0.3mm的安全间隙，避免组装公差带来的挤压风险。另外在做三维建模的装配检查时，要模拟整机跌落的工况，检查模块周边的结构件是否会在冲击变形时碰撞到感应头的圆柱部分，因为感应芯体是脆弱的MEMS结构，受到外力挤压后会直接失效。从电路匹配的角度来说，这个模块的通讯接口一般是标准的I2C或者SPI，建模时不需要把内部的晶圆结构做出来，只需要把外部的封装尺寸、焊盘位置、安装基准面做准确，就能满足PCB Layout和结构堆叠的需求，

　　毕竟结构工程师的核心工作是保证模块可以顺利贴装、正常工作，不需要还原芯片内部的微观结构。在做公差分析的时候，要把模块本身的封装公差、PCB的制板公差、SMT贴装的公差、结构外壳的注塑公差累计起来计算，保证最终组装时模块的感应端面和外壳上的透气孔是对齐的，不会出现错位遮挡的问题。如果是用在防水等级要求较高的设备上，还要在模块和外壳的透气孔之间设计硅胶密封垫圈，垫圈的压缩量控制在30%左右，既保证密封效果，又不会因为压力过大压坏模块的封装体。这类微型测高模块现在已经广泛用在智能手表的海拔检测、手持GPS的高度测量、小型无人机的定高悬停、物联网的气压监测节点等场景，不同场景对安装的要求略有区别，但核心的结构设计要点是相通的：保证气流通畅、避免应力挤压、远离热源干扰、满足贴装工艺要求。建模的时候还要注意，模块的整体高度是结构堆叠时的重要尺寸，要准确测量圆柱顶面到底座底面的总高度，这个尺寸直接影响到设备外壳的内部空间预留，要是尺寸做小了，会导致外壳和模块之间的间隙过大，透气路径变长影响响应速度；要是尺寸做大了，会导致外壳顶住模块，造成封装损坏。另外焊盘的长度也要准确，因为表贴焊盘的爬锡长度直接影响焊接强度，焊盘长度不足的话，跌落时容易出现焊盘脱落的问题，焊盘过长则会占用过多的PCB布线空间，不利于高密度堆叠设计。
