Holt HI-2579型MIL-STD-1553收发器结构设计

　　在航空航天、军用装备的机载总线通讯系统搭建中，MIL-STD-1553总线作为高可靠的指令/响应式时分制串行数据总线，承担着飞控系统、航电设备、外挂管理单元之间的实时数据交互任务，而总线收发器是实现总线物理层信号匹配、电平转换、故障隔离的核心器件，HI-2579作为Holt推出的成熟1553收发器器件，其结构建模的准确性直接影响到板卡布局、整机装配阶段的干涉校验与信号完整性仿真结果。从实际工程应用场景来看，这类收发器多部署在机载通讯板卡、弹载控制单元、地面装甲车辆的总线接口模块中，工作环境往往伴随宽温波动、强振动冲击、复杂电磁干扰，因此器件的封装结构不仅要满足电气连接的可靠性要求，还要兼顾机械固定的稳定性、散热路径的合理性，建模过程中需要对这些实际工况对应的结构特征做精准还原。

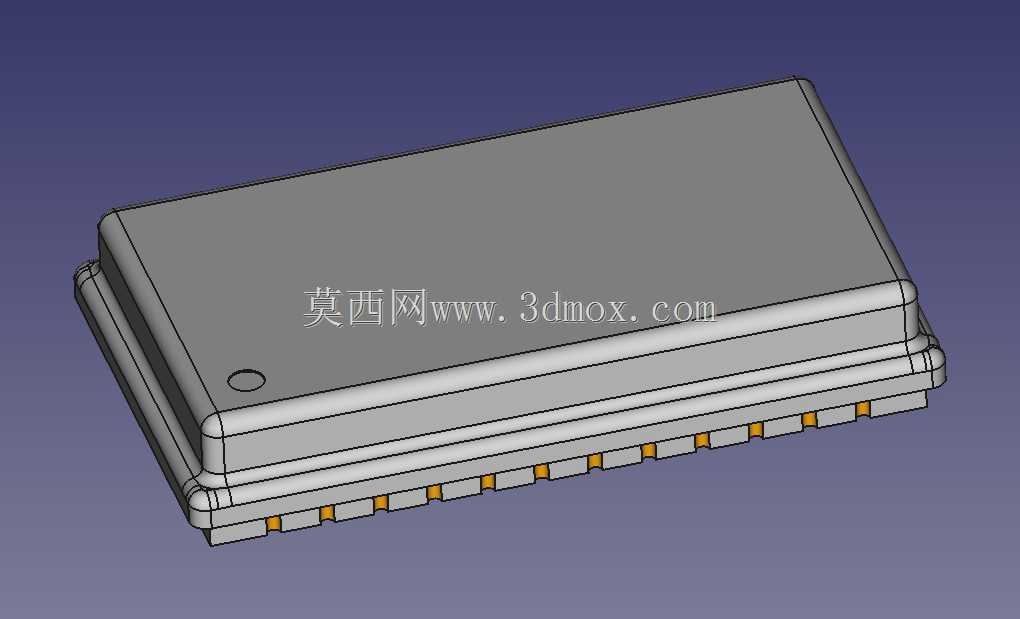

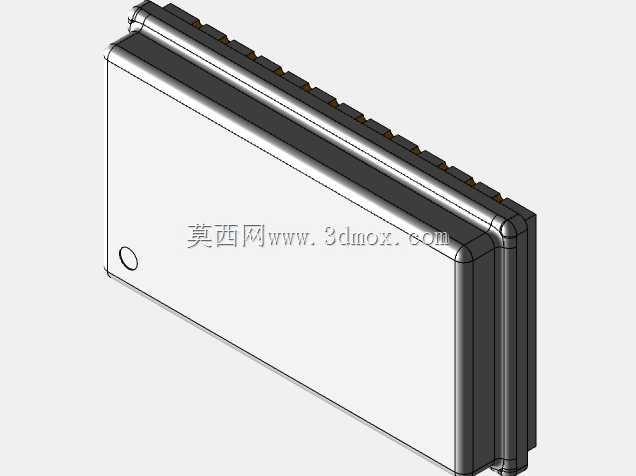

　　从产品功能特性对应的结构设计来看，该器件采用双列直插式陶瓷封装结构，这种封装形式本身具备优异的气密性与机械强度，能够适配高可靠场景的使用需求。建模时首先要还原封装本体的分层结构：最外层的陶瓷壳体采用圆角过渡设计，避免生产、装配过程中出现应力集中导致的壳体开裂，壳体表面的定位标记点是SMT贴装过程中视觉对位的关键特征，建模时需要保证其位置、尺寸与实物完全一致，否则会导致贴装坐标偏移，引发焊接虚焊、引脚对位偏差等生产问题。器件两侧的引出引脚采用等间距排布设计，引脚的伸出长度、厚度、弯折角度都严格遵循对应封装的行业规范，引脚根部与陶瓷壳体衔接的位置做了阶梯式封接结构，这部分结构是保证封装气密性的关键，建模时不能简化为直角衔接，否则在做热结构耦合仿真时，会无法准确模拟温度循环过程中引脚与陶瓷壳体之间的热应力分布，难以评估长期使用后的封接可靠性。

　　从外形尺寸与安装边界的设计考量来看，这类表贴封装器件的安装边界需要严格匹配PCB焊盘的设计规范，建模时不仅要还原器件本身的实体尺寸，还要预留出焊接过程中的焊锡浸润空间、器件与周边阻容器件的安全间距。实际板卡布局中，该收发器周边通常会布置总线耦合变压器、滤波电容、终端匹配电阻等器件，模型的外形公差设置需要符合工业级元器件的公差标准，本体的长宽高尺寸偏差控制在±0.1mm范围内，引脚的共面度偏差不超过0.05mm，这样导出的模型在做PCB装配干涉检查时，才能准确识别出器件与周边结构件、接插件之间的潜在干涉问题。另外，器件本体底部与PCB表面之间的间隙是建模时容易忽略的细节，这个间隙直接影响焊接后焊锡的爬升高度与清洗过程中助焊剂残留的排出空间，间隙过小会导致清洗不彻底，长期使用后残留的助焊剂可能引发引脚间绝缘电阻下降，影响总线通讯的可靠性，因此建模时需要准确还原陶瓷壳体底部的凸台结构，保证安装间隙与实际器件一致。

　　从设计思路的工程逻辑来看，这类元器件的三维建模不需要还原内部的晶圆、键合线等微观结构，重点是还原与装配、测试、结构校验相关的外部特征，模型的精度等级要适配不同的设计阶段需求：在板卡方案布局阶段，可以采用简化的包络体模型快速完成布局占位，在详细设计阶段则需要导入带完整引脚、定位标记、封装细节的精准模型，完成焊盘匹配、干涉检查、热仿真建模等工作。对于结构工程师而言，准确的收发器模型还能帮助评估机箱内部的风道设计对器件散热的影响，陶瓷封装本身的导热系数较高，器件工作时产生的热量一部分通过引脚传导到PCB的铜箔散热层，一部分通过壳体表面通过对流散热，模型的表面特征还原度会直接影响热仿真的边界条件设置准确性，如果错误地将壳体表面设置为光滑平面，忽略了陶瓷封装表面的微观粗糙度与封接边的凸起结构，会导致对流换热系数的计算出现偏差，无法准确评估器件在满负荷工作状态下的结温是否在额定范围内。

　　在实际的军工通讯设备研发流程中，这类核心元器件的三维模型是数字化样机的基础组成部分，从板卡级的装配仿真到整机级的环境应力筛选仿真，都需要精准的器件模型作为输入。很多刚入行的结构工程师在建模时容易忽略封装边角的圆角、引脚根部的封接台阶、壳体表面的定位标记这些细节，认为这些特征不影响整体装配，但实际上在做高精度的振动仿真时，这些细节特征会影响结构的固有频率计算结果，尤其是在随机振动工况下，应力集中的位置往往就出现在这些结构过渡的位置，如果模型做了过度简化，仿真得到的应力结果会与实际测试结果出现较大偏差，无法提前识别出潜在的结构失效风险。另外，在做整机的电磁兼容仿真时，器件封装的金属化封边结构是重要的电磁屏蔽边界，模型中准确还原这部分结构的尺寸与位置，才能准确模拟器件对外的电磁辐射强度与抗干扰能力，保证整个1553总线系统在复杂电磁环境下的通讯稳定性。
