Mi规格直插式多引脚继电器结构设计

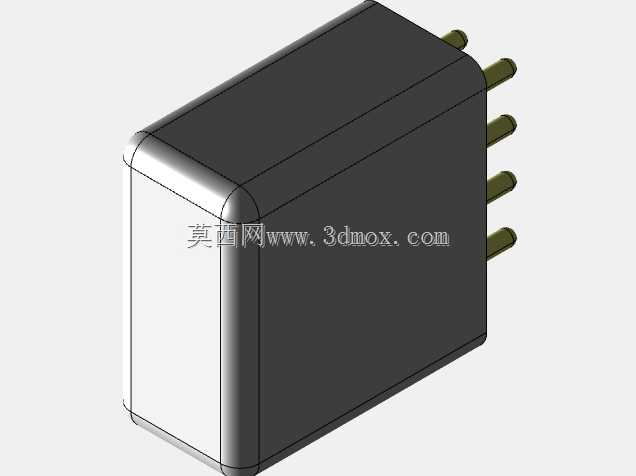

　　在工业控制板卡、通讯设备内部供电回路、信号切换链路的设计选型中，这类小型直插式继电器是极为常见的底层执行元件，不同于大电流敞开式功率继电器，该款Mi规格的器件主打小体积下的信号通断与低压回路切换，适配高密度排布的PCB安装场景。从结构设计逻辑来看，外壳采用带圆角的矩形塑封结构，边角做圆弧过渡处理，一方面是规避注塑生产时的应力集中问题，减少壳体成型后的翘曲、开裂风险，另一方面在自动化插件作业时，圆角导向结构可以让器件更顺畅地进入PCB定位孔位，降低插件卡料的概率。壳体表面预留的平整区域可用于激光打标标注型号、触点参数、线圈电压等核心信息，不会因为曲面弧度导致打标字符模糊、识别失败。

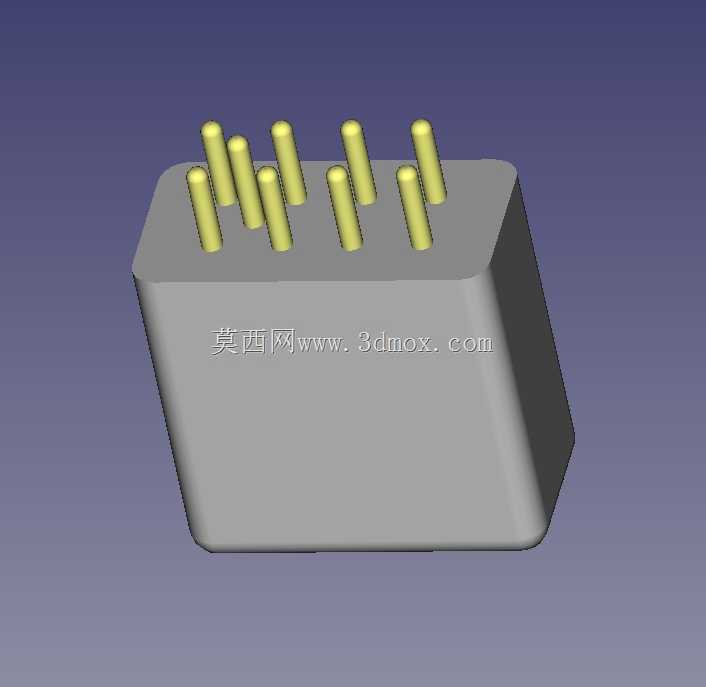

　　引脚部分采用9根等径直插式镀金铜针，所有引脚的中心距严格遵循行业通用的2.54mm网格间距标准，引脚伸出壳体底部的长度统一控制在3.2mm，刚好匹配常规1.6mm板厚的波峰焊工艺要求，过炉后焊锡爬升高度可以达到引脚长度的三分之二以上，保证焊接可靠性，同时不会因为引脚过长导致焊后剪脚工序额外增加工时。引脚与壳体内部的线圈、触点组件连接部位做了密封灌胶处理，能阻挡波峰焊过程中助焊剂蒸汽渗入壳体内部，避免触点氧化、接触电阻升高的问题。

　　从安装边界来看，器件本体的长宽尺寸控制在12mm×10mm范围内，本体高度不含引脚为8mm，在PCB布局时，周边仅需预留0.8mm的安全间隙即可满足安规爬电距离要求，对于板上空间紧张的便携通讯设备、分布式IO模块来说，这种紧凑尺寸可以大幅提升板面利用率，单块控制板上可排布的通道数能提升30%左右。实际应用中，这类继电器主要承担小功率信号的切换任务，比如通讯设备里的射频通路切换、工业传感器信号的回路通断、低压直流供电回路的开关控制，触点额定负载通常适配30V DC/2A以内的场景，足够覆盖绝大多数信号级控制需求，不会出现容量冗余导致的成本浪费。

　　设计过程中需要重点考量引脚的共面度公差，所有引脚的底部平面度公差控制在0.1mm以内，保证自动化插件时所有引脚都能顺利穿过PCB孔位，不会出现个别引脚顶偏、弯折的问题。壳体的合模缝设置在器件侧壁的中线位置，合模错位公差控制在0.05mm以内，避免合模缝凸起导致器件贴装时与板面产生间隙，影响焊接稳定性。内部的电磁组件采用居中排布的方式，让整体重心落在器件本体的几何中心，插件搬运过程中不会因为重心偏移导致器件姿态歪斜，适配高速贴片机的取料作业要求。另外壳体选用的PBT塑材具备UL94-V0级阻燃特性，在板卡出现过流故障时，不会成为助燃物，满足电子设备的安规认证要求，同时材料的耐温范围覆盖-40℃到125℃，可以适应户外通讯基站、工业控制柜内部的宽温工作环境，不会因为长期高温工作出现壳体变形、引脚松动的问题。在进行三维建模时，需要严格核对引脚的位置度公差，每根引脚相对于本体定位基准的位置偏差不能超过0.08mm，否则生产出的样件会出现插件困难的问题，同时要还原壳体表面的脱模斜度，保证模型和实际注塑件的外形一致，在做板卡装配干涉检查时能得到准确的结果，避免后期开模或装配时出现结构冲突。
