适配多封装的PCB板载折弯式散热结构

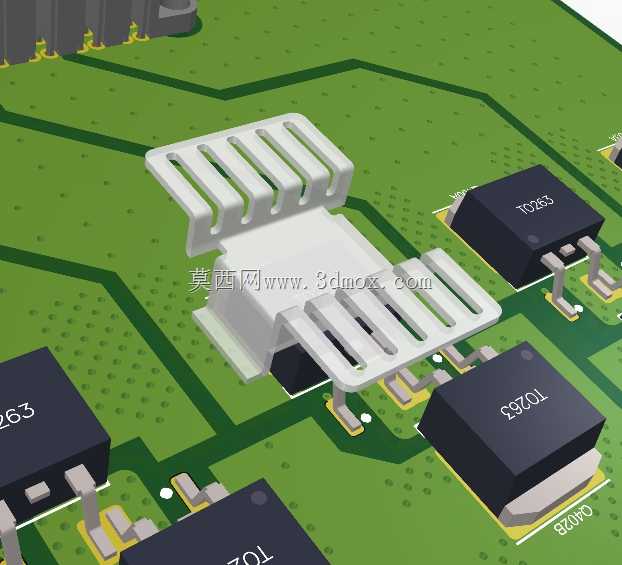

　　做消费类电子、工业通讯板卡的结构设计时，板上功率器件的散热一直是容易踩坑的环节，尤其是TO-263、D2PAK、SO-10这类表贴功率器件，本身塑封本体的导热路径有限，靠PCB铜箔散热往往在满负载工况下结温超标，加轴流风扇又受限于板卡空间、成本、噪音要求，很多场景下只能靠加装金属散热片把热量导到更大的换热面积上，靠自然对流完成散热。这款折弯成型的板载散热结构，就是针对这类表贴封装器件的安装场景做的适配设计，没有采用常见的整块平板冲压结构，而是做了上下两段带鳍片的折弯造型，刚好能卡在器件周边的PCB预留空间里，不会和周边的贴片电容、电阻、接插件产生干涉。

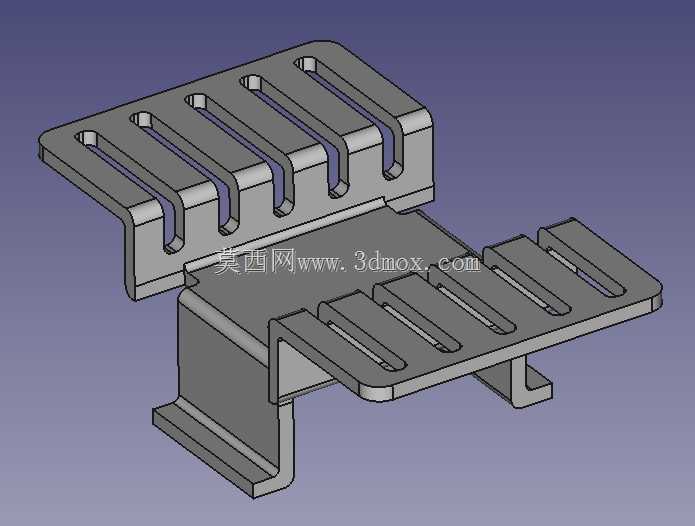

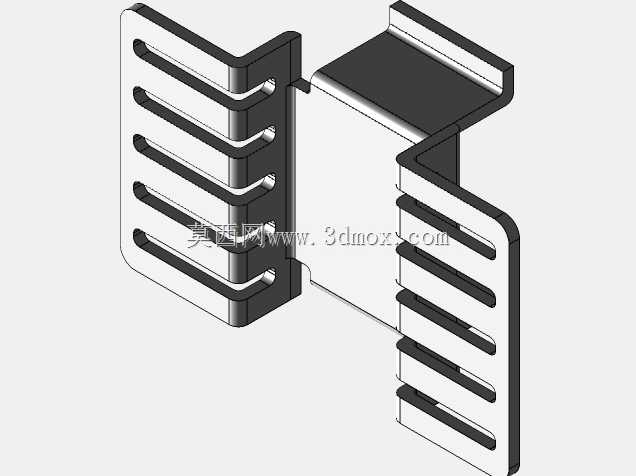

　　从结构细节来看，整个散热件采用单块金属板材连续冲压折弯成型，没有额外的拼接、铆接工序，量产时模具开模完成后可以高速冲床连续生产，单件成本控制得很低，适合大批量的通讯板卡、电源模块、工业控制板卡使用。上下两段鳍片区域都冲裁出了多道平行的通槽，一方面是在有限的投影面积下拉长了散热片和空气的接触边长，提升自然对流的换热效率，另一方面通槽的存在可以让散热片受热膨胀时的内应力得到释放，避免长期冷热循环后散热片出现翘曲，导致和器件本体的贴合面出现间隙，增大热阻。折弯段的造型刚好贴合对应封装器件的顶面轮廓，安装时不需要额外的复杂固定结构，可以通过导热双面胶直接粘接在器件塑封顶面，部分对可靠性要求更高的场景，也可以在散热片的预留卡扣位和PCB上的安装孔配合，做卡扣式固定，避免长期振动工况下散热片脱落。

　　做板卡结构布局时，这款散热件的安装边界需要提前预留：其水平投影覆盖对应表贴器件的本体及周边少量安全距离，垂直方向的高度低于常规板卡的元器件限高要求，不会和上层的板卡、机箱内壁产生干涉。鳍片的开槽方向顺着板卡内部的自然对流风道方向布置时，空气可以顺着槽道顺畅流过鳍片表面，把热量带走，不会出现气流滞止的死区。和常见的直立式单方向鳍片散热片相比，这种双向折弯的结构把换热面积分布在了两个不同的高度层面，在同样的安装高度限制下，实际有效换热面积比平板散热片高出近四成，而且重心更低，抗振动冲击的性能更好，适合车载通讯、工业现场这类有振动要求的使用场景。

　　在实际选型匹配时，需要注意对应器件的封装尺寸和散热片的贴合区域完全对齐，导热界面材料的厚度控制在0.1mm到0.2mm之间，避免过厚导致热阻增大，同时要确认散热片周边3mm范围内不要布置高度超过1mm的元器件，防止安装时出现干涉。这款散热结构的建模过程中，所有折弯圆角都按照冲压工艺的最小R角做了预留，没有出现直角折弯的工艺缺陷，鳍片的冲裁边缘也做了微小的倒角处理，不会出现锐边割伤操作人员、刮伤导线绝缘层的问题。固定脚的折弯尺寸刚好适配标准PCB的板厚公差，安装时不需要额外施加过大的压力就能卡到位，不会因为压力过大导致下方的表贴器件出现焊盘开裂、本体损伤的问题。

　　从热设计的角度验证，在常规自然对流工况下，环境温度25摄氏度时，对应TO-263封装的功率器件耗散1.5W功率时，搭配这款散热片可以把器件结温控制在85摄氏度以内，满足工业级产品的长期工作温度要求，不需要额外增加主动散热元件，能有效降低整板的BOM成本和后期维护成本。对于多块板卡叠层布置的通讯设备来说，这种低高度的散热结构不会占用过多的板间间距，能在紧凑的机箱空间内完成功率器件的散热需求，比传统的高鳍片散热片适配性更强。
