带方形安装法兰的立式脚踏支撑轴承结构

　　在轻工装配生产线、脚踏式冲压设备、纺织机械脚踏操纵机构、小型锻压设备的脚踏操作端，这类带方形安装底座的立式支撑轴承是非常常见的转动承载部件，核心作用是为脚踏操纵杆提供稳定的径向与轴向支撑，抵消脚踏操作过程中产生的偏载力矩，避免操纵杆出现卡滞、晃动量超标的问题，保障脚踏操作的平顺性与回位精度。很多刚接触设备改造的工程师容易忽略这类支撑件的选型，直接用铜套替代轴承，实际使用不到三个月就会出现磨损间隙，导致脚踏行程不准，甚至触发安全联锁误动作，而这类集成式法兰轴承的结构设计，刚好能解决分散式安装带来的同轴度误差问题。从结构设计逻辑来看，这个轴承采用方形法兰底座作为安装基准，底座上预留四个对称分布的沉头安装孔，

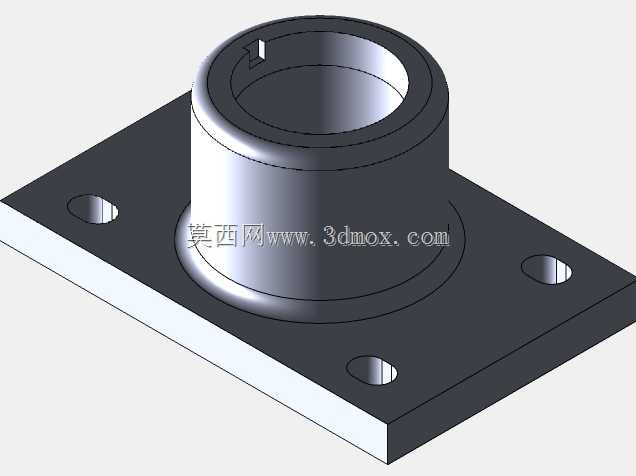

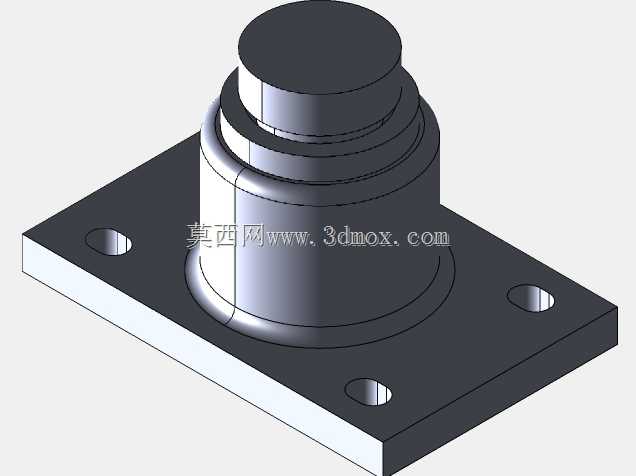

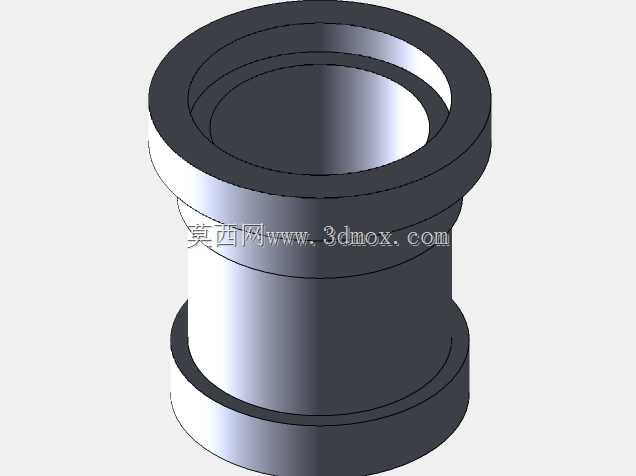

　　安装时可以直接通过螺栓将整个轴承组件固定在设备的机架安装面上，不需要额外加工轴承座的定位止口，四个安装孔的对称布局能让安装螺栓的受力更均匀，即便承受反复的脚踏冲击载荷，也不会出现底座松动的情况。轴承主体采用阶梯式轴套结构，从法兰面向上依次设置不同直径的轴段，最顶端的小直径段是与脚踏操纵臂配合的安装位，中间的阶梯轴肩承担轴向限位作用，能承受脚踏操作时向下的轴向冲击力，避免轴系向下窜动，内部的轴承配合面按照基孔制公差设计，适配标准的深沟球轴承或者滑动轴套，用户可以根据实际的载荷大小、转动转速需求灵活选配内部的轴承元件，不需要重新加工外部壳体。从安装边界尺寸来看，方形法兰的边长尺寸适配多数小型操纵机构的安装空间，

　　四个安装孔的中心距按照通用五金配件的安装规范设计，能直接替换市面上多数同规格的老式脚踏轴承座，不需要重新在机架上打孔，降低设备改造的加工成本；轴承主体的总高度经过优化，既保证了内部轴承有足够的配合长度来承载径向载荷，又不会因为突出高度过高导致脚踏操作时出现干涉，顶端的轴段直径与常见的脚踏操纵杆内径匹配，装配时只需要将操纵杆套入顶端轴段，拧紧径向的紧定螺钉即可完成装配，大幅减少现场装配的工时。在实际工况适配性上，这个结构的轴承壳体采用一体化铸造成型后再做机加工，法兰底座与轴承主体的同轴度能控制在0.02mm以内，避免了焊接式轴承座容易出现的焊接变形、同轴度超标的问题，壳体表面做发黑防锈处理，能适应车间内存在少量切削液、粉尘的工作环境，

　　不会轻易出现锈蚀卡滞的问题。很多做非标自动化设备脚踏安全门改造的项目里，选用这类集成式法兰轴承，相比自己拆分加工轴承座、压装轴承的方案，能节省至少60%的设计与加工时间，而且零件的一致性更好，批量装配时不需要逐个修配配合间隙。设计过程中特意将安装孔设计为沉头结构，螺栓安装后螺栓头不会突出法兰底座表面，既可以避免安装面不平整导致的轴承倾斜，也能防止操作人员脚部被突出的螺栓头刮蹭，符合机械安全设计的相关要求。轴承内部预留了润滑脂存储腔，日常维护时只需要从顶端的注油孔注入润滑脂，就能完成轴承的润滑保养，不需要拆解整个组件，降低了设备后期的维护工作量。在偏载工况的应对上，法兰底座与轴承主体衔接的位置做了圆角过渡处理，避免应力集中导致的根部断裂问题，即便是操作人员踩踏时出现偏斜，产生的侧向力矩也能通过圆角过渡区域均匀传递到整个法兰面，不会出现局部应力过大导致的壳体开裂。这类轴承的适用场景不局限于脚踏操纵机构，在一些需要立式安装、低转速转动支撑的小型工装夹具、手动翻转机构上也能使用，只要安装空间、载荷参数匹配，就能直接选型使用，不需要做额外的结构修改。
