多孔位集成式机械连接座结构设计

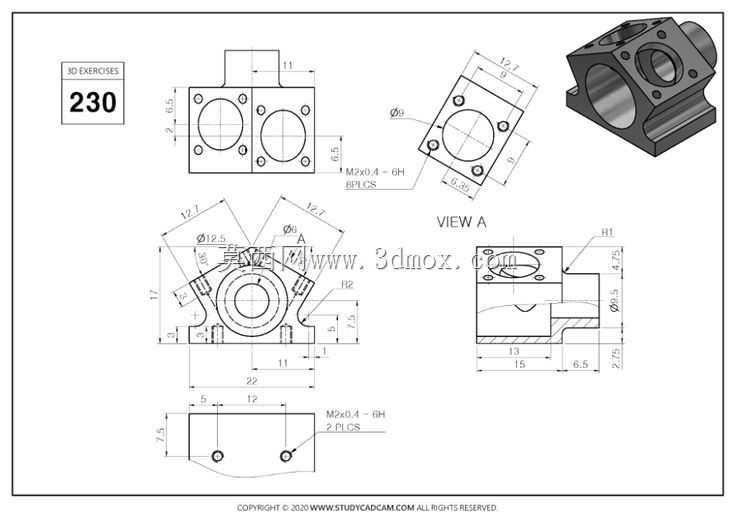

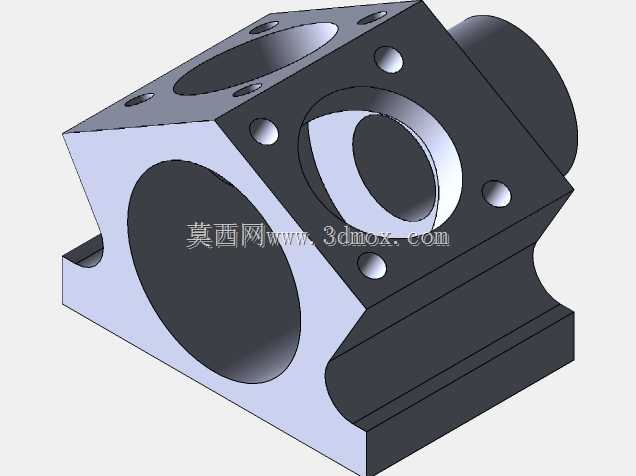

　　该零件属于小型集成式安装连接基座，常见于小型气动控制回路、桌面级自动化设备的气路集成单元、小型液压支路的阀组安装位，也可作为微型光学调整架的支撑基座使用，替代传统分散式管路连接的拼接结构，减少管路接头数量，降低系统泄漏风险。从结构设计逻辑来看，零件采用方块式主体构型，主体核心为贯通式主安装孔，用于穿装主轴或固定主气路/油路主管，主孔周边分布四个对称布置的沉头安装孔，可通过M2规格紧固件将整个基座固定在安装面板或设备框架上，沉头孔的深度设计刚好容纳螺丝头部，保证安装后表面无凸起，避免与周边其他运动部件产生干涉。零件侧向伸出的安装面设置有两个同轴的通孔，用于安装侧向的阀件或传感器，侧向孔与主孔内部通过预制的流道连通，

　　无需额外外接管路即可实现介质通路的转向，这种集成化设计在小型自动化设备的气路排布中非常实用，能大幅压缩管路占用的空间，尤其适合安装空间局促的桌面级设备内部布局。从尺寸边界来看，零件主体的长宽尺寸控制在22mm×19mm范围内，总高度为17mm，属于微型集成零件，所有安装孔的位置公差均控制在±0.1mm以内，保证安装时的对位精度，侧向安装面的平面度要求达到0.05mm，确保阀件安装后密封面无间隙，避免介质泄漏。零件顶部的凸台结构设置有两个定位销孔，用于安装上部的盖板或其他叠加的功能模块，销孔与主孔的位置度要求较高，保证叠加安装时的同轴度。底部的安装面设置有两个M2规格的螺纹孔，用于从底部反向固定附属零件，螺纹孔的有效螺纹深度为3mm，

　　足够承受小型零件的固定载荷，不会出现滑牙问题。在建模过程中，需要优先处理内部流道与外部安装孔的相交位置，避免出现薄壁或尖角结构，防止加工时出现应力集中导致零件开裂，同时所有外部棱边均做0.2mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员或损坏密封件。这类集成式连接座在实际使用中，相比传统的管接头拼接结构，能减少至少60%的接头数量，降低系统的泄漏点，同时整体结构更紧凑，抗震性能更好，在设备运输或运行振动工况下，不会出现管路松动脱落的问题。设计时需要注意内部流道的孔径匹配，主通路孔径为6mm，侧向通路孔径为4mm，满足小型气路的流量需求，流道转弯处采用圆弧过渡，减少介质流动的阻力，降低压力损失。零件的材质通常选用6061铝合金，

　　经阳极氧化处理后具备一定的防锈能力，重量较轻，适合对设备重量有要求的移动类小型设备，若用于液压回路则可选用不锈钢材质，提升耐压能力。安装时需要注意主孔的轴线与安装面的垂直度要求，保证穿装在主孔内的轴类零件运转无偏摆，侧向安装面的密封槽尺寸需要匹配对应的O型圈规格，确保密封可靠。
