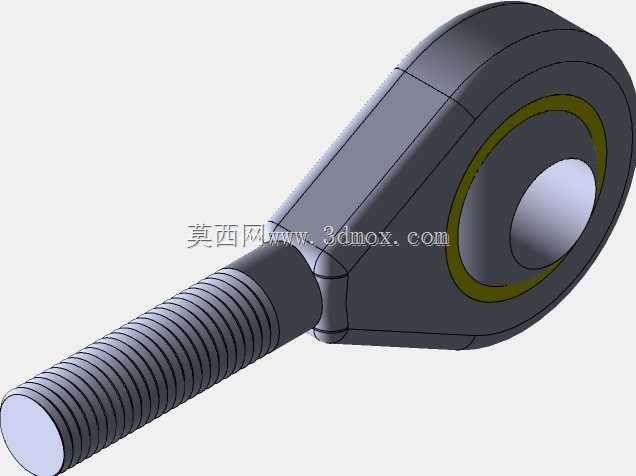

10mm外螺纹杆端海姆关节接头结构

　　在自动化连杆机构、改装车悬架控制臂、小型工程机械操纵拉杆、航空航天小型操纵联动结构的设计场景中，杆端关节接头是承担铰接载荷、补偿角度偏差的核心受力零件，这款10mm外螺纹规格的海姆关节，正是针对小载荷高精度铰接需求开发的结构件。不同于常规固定铰接支座，这类杆端关节自带的杆端外螺纹结构，可直接与带内螺纹的拉杆、调节杆实现螺纹连接，无需额外设计转接支座，大幅缩减连杆总成的零件数量与装配空间，在需要频繁调节连杆长度的操纵机构中，只需旋转杆体即可完成拉杆工作长度的微调，调整到位后通过锁紧螺母锁止即可，无需拆解整个铰接结构，现场装配调试的效率远高于常规销轴铰接结构。

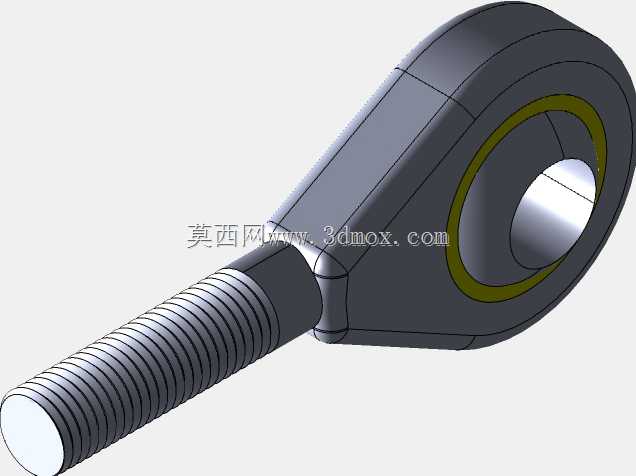

　　从结构功能来看，该关节的核心承载区域为内环与外圈之间的滑动摩擦副，内环内孔为光孔结构，可穿过铰接销轴与安装座实现铰接，内环与外圈之间预留了均匀的摆动间隙，可在绕销轴轴线转动的同时，实现沿任意径向方向的角度偏转，最大偏摆角度可覆盖常规连杆机构的运动偏差范围，能够有效补偿安装面加工误差、连杆受力变形带来的角度错位，避免连杆机构在运动过程中出现卡滞、附加弯曲应力的问题，这一特性在多连杆联动的机构中尤为关键——多杆机构的加工累计误差往往会导致固定铰接点出现别劲现象，而自位式的关节结构可自动适配角度偏差，保证整个连杆系统的运动顺畅性。

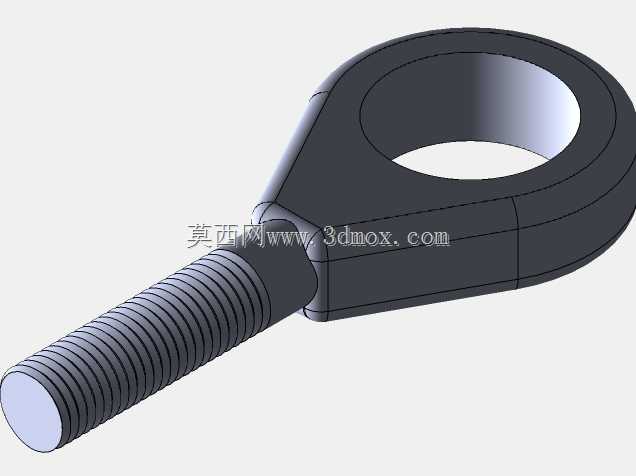

　　设计层面上，这款海姆关节的外圈采用一体式锻压成型结构，杆部与外圈为整体结构，避免了焊接式杆端存在的焊缝强度不足、焊接变形导致的同轴度偏差问题，外螺纹采用标准公制粗牙螺纹，螺纹长度覆盖常规调节行程需求，杆部与外圈的过渡位置设计了大圆角过渡结构，可有效降低应力集中系数，在承受交变拉压载荷时，过渡位置不会出现应力突变导致的断裂失效。内环的宽度略大于外圈宽度，在承受轴向窜动载荷时，内环端面可直接与安装支座端面接触承载，避免外圈端面直接承受摩擦载荷，延长关节的整体使用寿命。内外环之间的摩擦副采用无油自润滑设计，无需定期加注润滑脂即可在常规工况下长期工作，适配那些不便布置润滑管路、维护空间受限的安装场景。

　　从安装边界尺寸来看，该关节的杆部螺纹规格为M10，设计选型时需匹配对应内螺纹的拉杆，拉杆的内螺纹有效旋合长度需不小于螺纹公称直径的1.2倍，保证螺纹连接的拉压强度满足载荷要求；外圈的外径尺寸适配常规的安装避让空间，设计安装座时，铰接点周围的避让半径需大于外圈最大外径，保证关节在最大偏摆角度下不会与周边结构发生运动干涉；内环内孔直径与铰接销轴采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证铰接转动的灵活性，又避免间隙过大导致的机构运动旷量。安装过程中，铰接销轴的轴向固定需采用可靠的卡簧或锁紧螺母结构，避免销轴脱出导致机构失效，当关节用于承受冲击载荷的场景时，可在内环两侧加装弹性垫片，缓冲轴向冲击载荷，降低摩擦副的冲击磨损。

　　在实际工况适配中，这款小规格海姆关节适用于额定静载荷不超过10kN、动载荷不超过5kN的连杆机构，可覆盖小型自动化设备的门体启闭连杆、越野改装车的稳定杆小连杆、农用机械的操纵拉杆、无人机的舵机操纵连杆等场景，其金属本体结构可在-40℃到120℃的环境温度范围内稳定工作，不会像塑料铰接件那样出现低温脆断、高温软化的问题。建模过程中，需重点保证外螺纹与关节内孔的同轴度，同轴度公差需控制在0.05mm以内，否则会导致连杆安装后出现附加弯曲应力，降低关节的实际承载能力；内外环之间的间隙需均匀分布，避免出现局部间隙过小导致的转动卡滞问题；杆部与外圈过渡位置的圆角需平滑过渡，不能出现加工刀痕导致的应力集中源，这些细节直接决定了零件的实际使用寿命与工作可靠性。
