简易冲裁成型金属平板连接构件

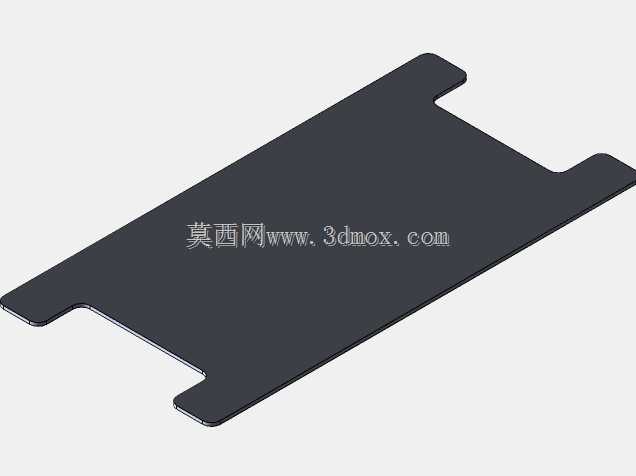

　　在消费电子组装、小型通讯终端内部结构搭建的生产场景里，这类带定位凸耳的薄金属平板件是极为常见的结构连接件，主要承担内部元器件的承载、限位以及结构补强作用，区别于常规的矩形平板，该构件在四个侧边对应位置设计了向外延伸的凸耳结构，能够直接卡入对应壳体的预设卡槽内，无需额外打螺丝即可完成初步定位，大幅减少组装环节的紧固件用量，提升流水线的装配效率。从实际使用场景来看，这类构件多采用0.8mm到1.5mm厚度的冷轧钢板或者镀锌钢板加工，表面做哑光发黑或者镀锌钝化处理，既能够满足结构强度要求，避免安装后出现翘曲变形，也能具备基础的防锈能力，适配消费电子类产品3到5年的常规使用周期。设计这类冲裁件的时候，首先要匹配安装腔体的内部边界尺寸，

　　主体平板的长宽尺寸需要比腔体内壁预留0.1mm到0.2mm的装配间隙，避免加工公差累积导致装配件卡滞，四个凸耳的伸出长度需要控制在3mm到5mm区间，凸耳的端部做R0.5的圆角处理，既保证卡入后的限位强度，也避免锐边刮伤壳体内壁的塑料结构或者装配人员的手部。冲裁工艺设计阶段，要注意凸耳与主体平板连接位置的圆角过渡，不能采用直角连接，否则冲压过程中应力集中位置容易出现冲裁撕裂，后续使用过程中也容易在外力作用下出现凸耳断裂的问题，冲裁的毛刺方向需要统一朝向构件的非接触面，避免毛刺凸起影响元器件的贴装平整度，若后续需要在平板上贴装绝缘麦拉片或者柔性线路板，平板的平面度需要控制在0.1mm以内，不能有明显的冲压翘曲。从安装适配的角度来说，

　　这类构件不需要额外设计安装孔位，依靠四个凸耳与壳体卡槽的过盈配合即可完成固定，部分对连接强度要求更高的场景，可以在凸耳位置预留点胶槽，装配完成后注入少量结构胶即可进一步提升连接可靠性，避免设备跌落时构件出现松脱。建模过程中需要重点关注板厚的一致性，所有折弯或者冲裁特征都要符合实际冲压工艺的成型规律，不能出现违背加工逻辑的特征，比如过小的内尖角、超出板材冲压极限的拉伸结构，确保模型导出后可以直接用于冲压模具的结构设计，减少后续工艺人员的调整工作量。这类构件虽然结构简单，但是在批量生产环节的细节设计直接影响良率，比如冲裁间隙的取值需要匹配所选板材的厚度，软质钢材的冲裁间隙取板厚的5%到8%，硬质钢材则适当放大到8%到12%，

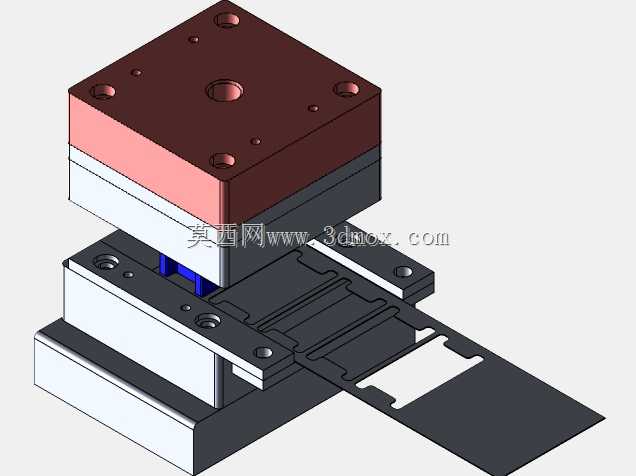

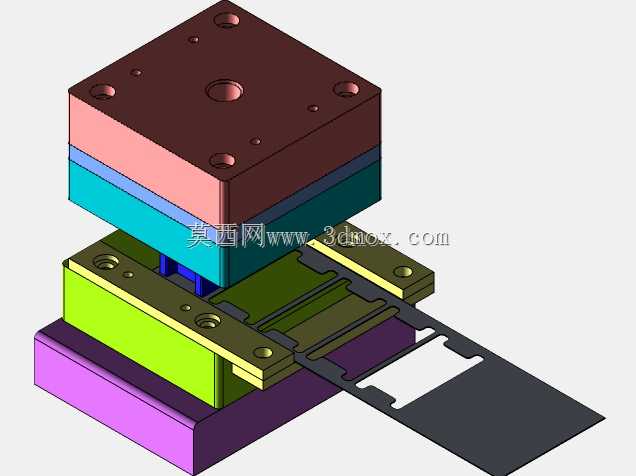

　　保证冲裁断面的光洁度，减少后续打磨工序的工作量。在通讯类小型终端的内部结构里，这类平板件往往还承担屏蔽辅助作用，若选用导电性能良好的镀锡钢板加工，配合壳体上的导电泡棉，可以形成局部的电磁屏蔽腔体，减少内部信号的互相干扰，这就要求构件安装后与壳体的导电接触位置不能有绝缘涂层，保证导电连续性。设计时还要考虑模具的成本控制，这类简单冲裁件采用单工序落料模即可生产，不需要复杂的级进模结构，因此建模时所有的轮廓特征要尽量保证刀具路径的顺畅，减少不必要的异形轮廓，降低模具加工的难度与成本，凸耳的对称度需要控制在0.05mm以内，避免安装时出现单边卡滞的问题。
