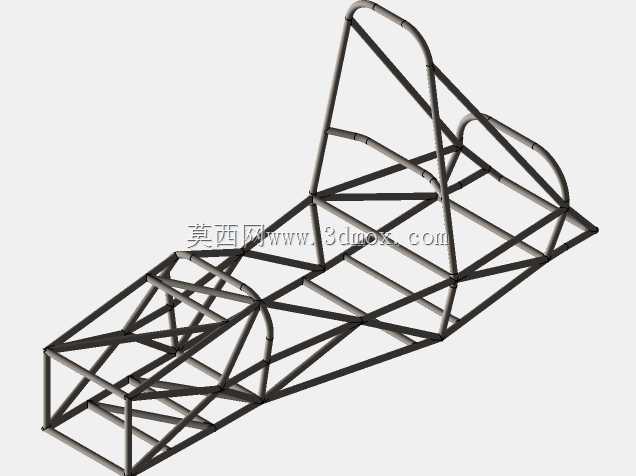

大学生方程式赛车钢管桁架式防滚架结构

　　这套空间桁架结构是方程式赛车核心承载基体，所有动力总成、行走机构、操控系统、乘员约束装置都要依托这个框架完成安装定位，同时承担碰撞工况下的乘员生存空间防护职责，是学生方程式赛事中整车设计优先级最高的结构单元。从结构构型来看，整体采用不等径冷拔无缝钢管弯管拼接而成，主环、前环、侧边防撞结构、前部吸能区安装位、后部动力总成悬置位全部通过空间三角桁架构型实现刚度匹配，没有冗余的承力杆件，每一段钢管的走向都对应特定工况下的载荷传递路径。在实际赛事应用场景中，这套结构首先要满足多工况下的强度要求：高速过弯时的侧向载荷会通过悬架硬点传递到桁架节点，制动时的纵向载荷会从前部防撞结构分散到整个主框架，

　　碰撞工况下前部吸能区的溃缩载荷要沿着预设路径传递到主环结构，避免乘员舱出现侵入变形。设计过程中首先要锁定的是安装边界：前部预留的吸能结构安装面需要和标准碰撞吸能盒的安装孔位完全匹配，主环内部的空间尺寸要满足佩戴全盔的乘员坐姿需求，头部与主环钢管的最小间隙要留出缓冲余量，侧边防撞杆的高度要对应乘员躯干的防护区域，避免侧面碰撞时杆件直接接触乘员身体。后部的动力总成悬置点位需要匹配发动机与减速器的安装坐标，悬架摇臂、转向机安装座的位置要和整车硬点坐标完全对齐，避免后续总装时出现干涉。从结构特性来看，所有钢管的连接节点都采用相贯线切割后满焊处理，没有出现搭接焊的薄弱节点，主承力杆件的管径和壁厚选择匹配不同区域的载荷水平：主环、

　　前环这些核心防护区域采用更大管径壁厚的管材，辅助支撑的斜撑杆件采用稍小规格的管材，在保证整体刚度的前提下尽可能控制结构自重，毕竟赛车的簧上质量每降低一公斤，圈速表现都会有直观提升。实际建模过程中，每一段弯管的弯曲半径都要匹配常用弯管机的加工能力，避免出现过小弯曲半径导致管材弯裂的问题，所有杆件的相贯线切口都要和对接管材的外轮廓完全贴合，减少焊接时的填充量，降低焊接热变形对整体尺寸精度的影响。结构上预留的安装点位包括：安全带安装硬点，需要对应五点式安全带的肩带、腰带、裆带的安装角度，保证碰撞时安全带的载荷方向沿着杆件轴向传递；座椅安装位，需要匹配轻量化赛车座椅的安装孔位，保证乘员坐姿重心落在整车设计的重心范围内；转向立柱安装位，

　　需要匹配转向系统的倾角调整范围，适配不同身高车手的驾驶坐姿；踏板组安装位，需要留出制动、油门踏板的运动行程空间，避免踏板动作时和桁架杆件出现干涉。这套桁架结构的外形尺寸完全贴合赛事规则的尺寸限制：整车宽度方向的最外侧杆件不超过轮距对应的最大宽度，前部结构不超过前轴前方的规则允许长度，主环高度满足头盔顶部到主环上沿的最小间隙要求，后部结构延伸至后悬置安装位，刚好承载动力总成与后悬架的载荷。在静态刚度表现上，这种空间三角桁架结构的扭转刚度远高于同重量的型材拼接车架，能够保证悬架运动时的几何参数不因为车架变形出现偏移，让轮胎的接地面积在过弯、制动工况下保持稳定，提升整车的操控极限。针对赛事中的翻滚工况，主环和前环之间的斜撑结构形成了稳定的三角支撑，能够承受整车重量数倍的冲击载荷，保证翻滚时乘员舱不会出现坍塌变形，侧边防撞结构的横向杆件配合斜撑，能够在侧面碰撞时将冲击力分散到整个框架，避免局部杆件出现大变形侵入乘员空间。设计时还考虑了维修便利性，发动机舱周边的杆件没有遮挡常规维护的操作空间，火花塞更换、机油滤芯拆装、悬架参数调整的操作路径都没有被杆件阻挡，日常赛事维护时不需要额外切割结构就能完成常规维保操作。
