手动轮驱动双轴滑台XY位移工作台

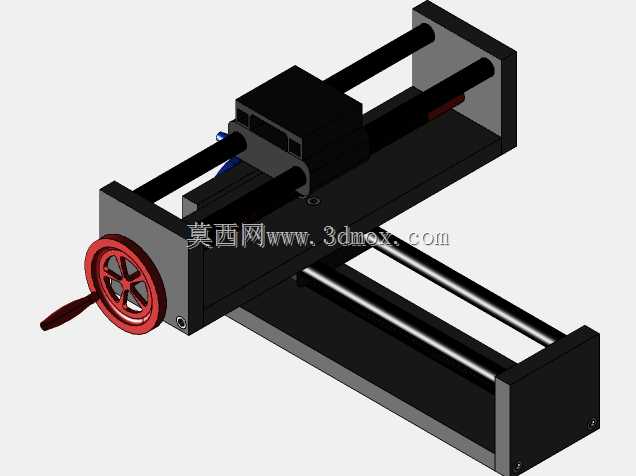

　　在小批量零件修配、教学实训台搭建、工装夹具定位以及实验室试样装夹的场景里，手动驱动的XY位移工作台一直是成本可控、调试灵活的核心执行部件，这款手轮驱动的双轴滑台结构，完全围绕轻载工况下的手动操作需求做结构匹配，没有冗余的电控组件，纯机械传动的结构能在无供电的车间工位、实训场地稳定使用，不会出现电控类滑台的信号干扰、驱动报错这类问题。从结构布局来看，这款工作台采用叠层式双轴布置，下层滑台承担X向长行程位移，上层滑台集成在X向滑台的移动拖板上，承担Y向短行程位移，两个轴向的传动均采用光轴导轨配合丝杠副的结构，光轴导轨通过两端的支撑座固定在基座框架上，移动拖板通过直线轴承套在光轴上，将滑动摩擦转化为滚动摩擦，大幅降低手动摇动手轮时的阻力，即使是长时间连续调整工位，操作人员也不会出现明显的操作疲劳。手轮布置在X向基座的端侧，轮缘做了防滑的辐条结构，还附带了可折叠的摇柄，快速位移时可以转动摇柄实现大行程快速进给，微调时直接握持手轮轮缘就能实现小位移的精准控制，手轮和丝杠的连接位置做了锁紧结构，调整到目标工位后可以拧动锁紧件，锁死丝杠的转动自由度，避免加工过程中因为切削振动、外力触碰导致滑台移位，影响工件的加工精度。基座部分采用整体式的框架结构，两端的支撑立板和底部的安装底板通过紧固件刚性连接，安装底板上预留了成排的安装孔位，可以直接通过T型螺栓或者内六角螺丝固定在机床工作台、实训台架或者检验平台上，安装边界的孔位间距按照通用工装的安装尺寸做匹配，

　　不需要额外做转接板就能适配多数常规工位的安装需求，上层滑台的拖板表面也预留了标准间距的螺纹孔，用来装夹台虎钳、工件压板、专用夹具或者检测探头，装夹界面的尺寸适配常规的小型零件装夹需求，不需要额外改制就能装夹边长150mm以内的方形工件、直径100mm以内的轴类试样。设计过程中特意控制了整体的结构高度，整个滑台叠装后的总高度控制在120mm以内，不会因为滑台本身的高度过高导致加工时刀具的伸出长度过长，影响切削刚性，两个轴向的行程做了差异化匹配，X向有效行程覆盖200mm，Y向有效行程覆盖100mm，完全覆盖小型零件加工、试样检测时的位移调整范围，不会出现行程冗余导致的结构体积浪费，也不会因为行程不足无法覆盖常规的调整区间。

　　传动丝杠采用梯形螺纹的传动副，相比滚珠丝杠成本更低，同时具备一定的自锁性能，即使不开启手轮的锁紧结构，垂直方向的切削载荷也不会导致滑台自行窜动，梯形螺纹的配合间隙可以通过端部的调节螺母做补偿，长时间使用出现磨损后，不需要更换整个丝杠副，只需要调整调节螺母的预紧量就能消除回程间隙，维持位移调整的精度。导轨的光轴采用调质处理的碳钢材质，表面做了硬铬镀层，硬度达到HRC55以上，耐磨性能优异，直线轴承采用标准的密封型直线轴承，内部自带润滑脂储油腔，日常使用只需要每隔三个月在光轴表面涂抹少量润滑脂就能维持顺畅的滑动状态，维护成本极低，不需要复杂的日常保养流程。整个结构的受力路径做了针对性优化，切削载荷从上层拖板传递到Y向导轨，

　　再通过Y向的基座传递到X向拖板，最终通过X向导轨传递到底部的安装基座，所有受力点都布置在导轨的支撑跨距以内，不会出现悬臂受力导致的导轨变形、卡滞问题，即使在承受最大50kg的装夹载荷时，滑台移动的阻力也不会出现明显上升，全程移动顺畅无卡滞。在实际使用场景里，这款工作台可以直接搭配小型台钻、手持打磨头、气动刻字笔做小型零件的孔位加工、表面打磨、标识刻制作业，也可以安装在检测平台上搭配百分表、粗糙度仪做零件的形位公差检测，还能作为教学实训的实操组件，用来演示机械传动、丝杠进给、直线导轨的工作原理，纯机械的结构没有复杂的电控线路，学员可以直接拆解观察内部的传动结构，理解位移工作台的工作逻辑。结构上没有采用特殊的定制非标件，所有的紧固件、直线轴承、光轴、梯形丝杠都是市面上容易采购的标准件，后期维护更换配件时不需要找原厂定制，直接按照标准件的型号采购就能替换，大幅降低了全生命周期的使用成本，整体的外形尺寸控制在长350mm、宽200mm的范围内，占用的工位面积极小，即使是空间紧张的小型加工工位、实验室操作台也能轻松布置，不会占用过多的操作空间。
