方程式赛车学生前立柱结构设计

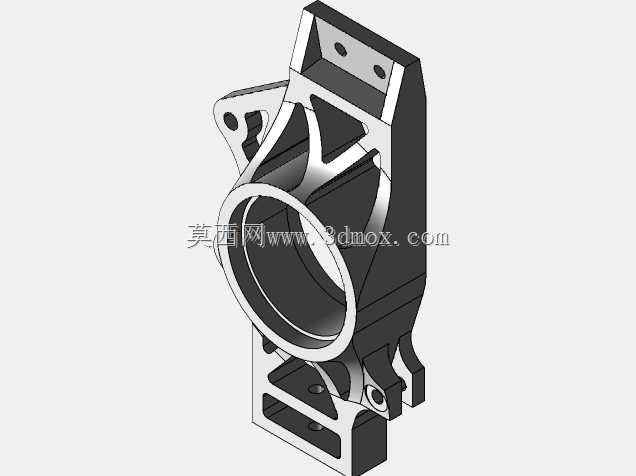

　　该零件为方程式赛车前轮承载核心构件，承担着轮端载荷传递、悬架连接、制动系统安装的多重功能，是学生方程式赛车行走系统中受力最复杂的结构件之一。从实际赛事应用场景来看，这类立柱需要在赛道急加速、重刹、高速过弯的复合载荷工况下保持足够的刚度与强度，同时还要尽可能降低簧下质量，提升整车的操控响应速度。

　　从结构设计思路来看，该构件采用一体化镂空拓扑优化思路，主体环形结构为轮毂轴承安装位，内孔尺寸匹配标准赛车轮毂轴承的外圈配合公差，环形侧壁做了不等厚过渡处理，在轴承压装接触区域保留足够壁厚，非承载区域通过大尺寸镂空去除冗余材料，既保证轴承压装后的同轴度要求，又能有效降低整体重量。上部的双耳安装座用于连接悬架上叉臂，安装孔位的同轴度、孔距公差严格控制在0.02mm以内，保证悬架摆臂转动时无卡滞，受力传递路径直接从安装座延伸至主体环形结构，避免应力集中区域的出现。下部的多组安装凸台分别对应下叉臂连接、转向拉杆固定、制动卡钳安装位，每个凸台的厚度根据对应工况的载荷大小做差异化设计，卡钳安装位额外做了加强筋连接至主体环壁，抵消制动时产生的翻转力矩。

　　安装边界方面，该立柱的轮心高度匹配整车悬架几何设定，上下叉臂安装点的硬点坐标经过运动学仿真校核，保证车轮上下跳动时的前束、外倾角变化在设计允许范围内。轴承安装孔的端面与孔轴线垂直度满足0.015mm的要求，避免轴承压装后出现偏磨，延长轮端轴承的使用寿命。制动卡钳安装孔的孔位精度保证制动盘与卡钳的间隙均匀，避免制动拖滞问题。转向拉杆安装点的位置经过 Ackermann 几何校正，满足低速过弯时的内外轮转角差要求，减少轮胎磨损。

　　从实际加工适配性来看，该结构可采用7075铝合金五轴铣削加工成型，所有安装孔位均设计了刀具让刀空间，无加工死角，镂空区域的圆角半径匹配常用铣刀规格，减少加工时的刀具损耗。零件的壁厚均匀性控制在合理范围内，避免热处理时出现变形开裂问题。受力关键区域的圆角过渡均做了加大处理，降低应力集中系数，经过有限元仿真校核，在极限过弯3G侧向加速度、1.5G纵向制动加速度的复合载荷下，最大应力远低于材料屈服强度，安全系数满足赛事设计要求，同时整体重量控制在同类型铸铁立柱的三分之一左右，有效降低簧下质量，提升悬架的动态响应表现。

　　在整车装配环节，该立柱与周边零件的装配间隙经过校核，与轮毂、制动盘、防尘罩、悬架摆臂、转向拉杆均无运动干涉，车轮在全行程跳动、最大转向角工况下，所有连接部件都能保持正常工作状态，不会出现磕碰卡滞问题。零件表面可做硬质阳极氧化处理，提升表面硬度与耐腐蚀性，适应赛事中复杂的赛道环境，避免泥水、砂石对零件表面的冲蚀磨损。
