霸王龙木质钣金拼接立体拼图设计

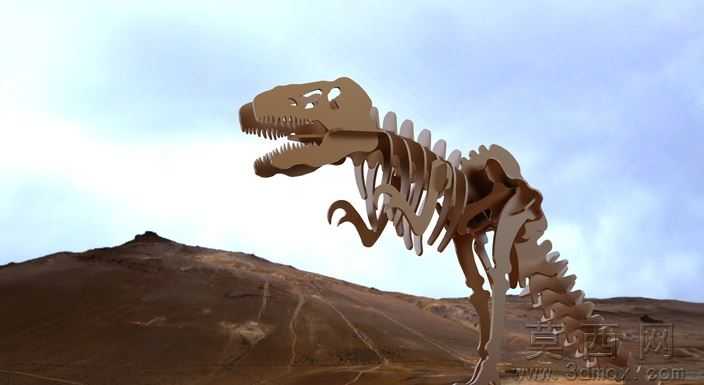

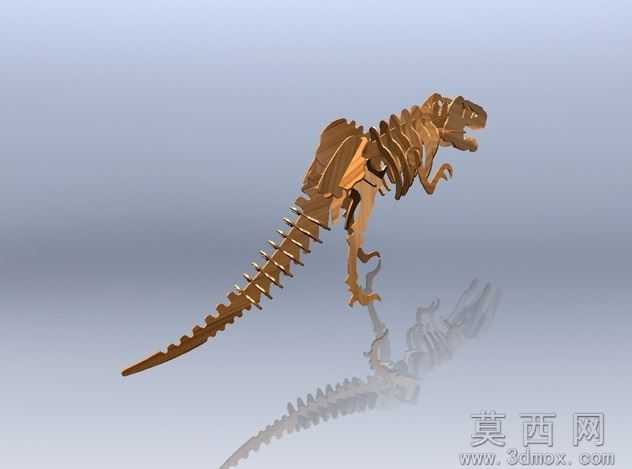

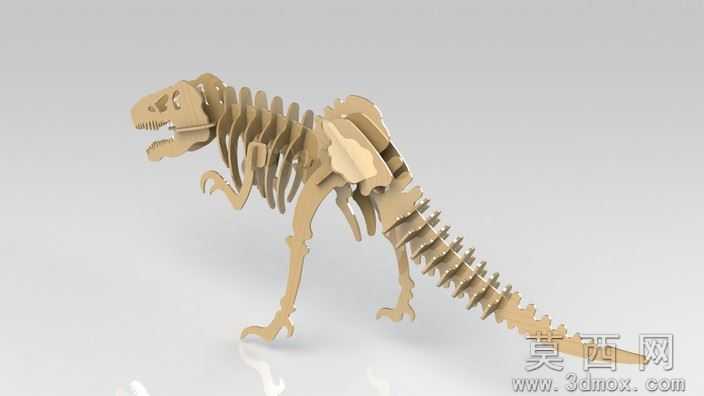

本作品为霸王龙造型木质钣金拼接立体拼图，建模阶段以真实霸王龙骨骼化石比例为参考基准，先通过手绘勾勒骨骼轮廓线稿，确定头骨、脊椎、肋骨、四肢、尾椎各部位的比例关系与拼接点位，再导入三维建模软件逐块绘制每一片钣金零件的二维轮廓，对每处拼接卡槽的尺寸做公差匹配设计，确保相邻零件可实现无胶卡扣式拼接，所有零件排版时充分考虑板材利用率，将所有切割轮廓排布在标准板材幅面内，减少材料浪费。参数设计层面，针对木质板材的常规厚度设定卡槽宽度，预留0.1-0.2mm的装配余量，既保证拼接时的顺畅度，又避免拼接完成后出现结构松动，整体模型拼装完成后总高度、长度比例符合霸王龙的真实体态比例，站立重心经过反复调校，确保拼装完成后可稳定放置无需额外支撑。渲染材质部分，模拟真实木质板材的哑光纹理质感，搭配荒漠山地背景做场景渲染，还原木质拼图拼装完成后的展示效果，清晰呈现骨骼结构的层叠关系与立体形态，每片零件的边缘做轻微倒角处理，避免切割后锐边划伤使用者。结构原理上采用互锁卡扣式拼接结构，无需胶水、螺丝等额外连接件，通过零件间的卡槽互相咬合实现整体结构固定，脊椎部分作为整体主干，依次卡合肋骨、四肢、头骨与尾椎零件，力传导路径经过优化，四肢可均匀支撑整体模型重量，长期摆放不易变形。软件兼容方面，模型提供SolidWorks2011原生格式，同时导出STEP、IGES等通用三维格式，可兼容绝大多数主流三维建模软件，支持使用者根据需求调整零件尺寸、修改板材适配参数，也可直接导入激光切割、数控雕刻设备做加工输出。研发教学应用层面，该模型可作为钣金展开、卡扣结构设计的教学案例，帮助学习者理解平面板材到立体结构的转化逻辑，也可作为手工DIY、文创产品设计的参考原型，适合青少年科创教育、手工爱好者拼装制作，同时也可作为文创摆件的设计参考，拓展木质工艺产品的设计思路。
