不锈钢大黄蜂钣金拼装昆虫造型摆件

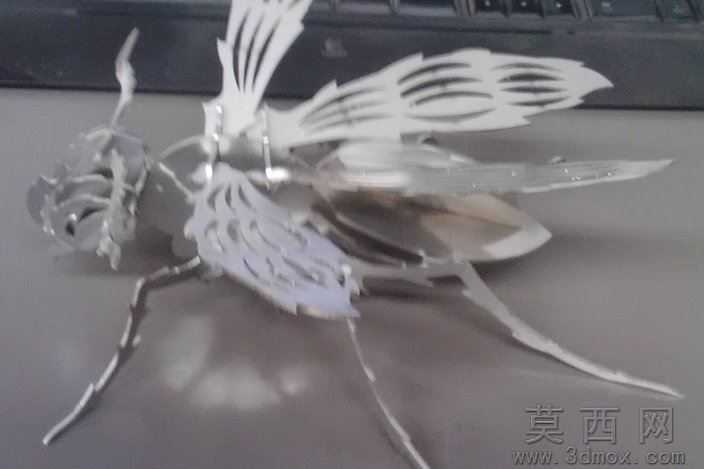

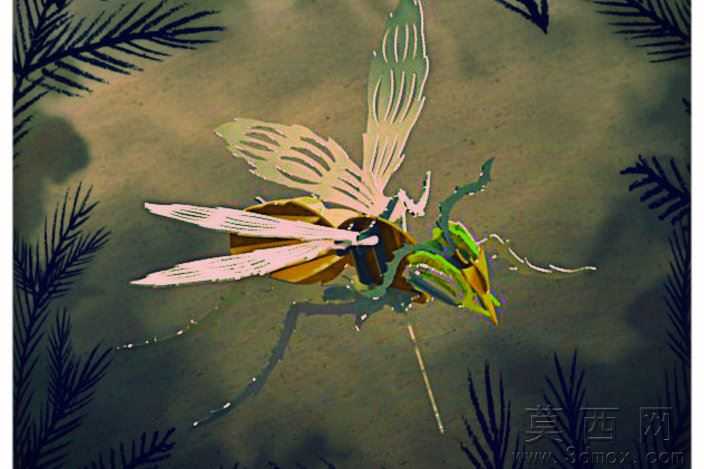

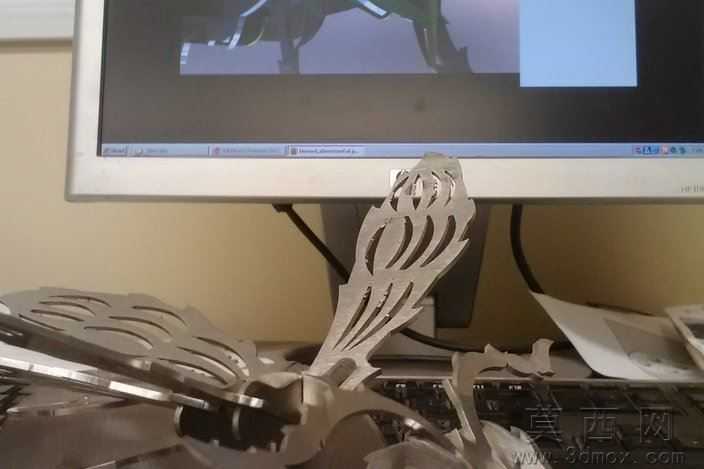

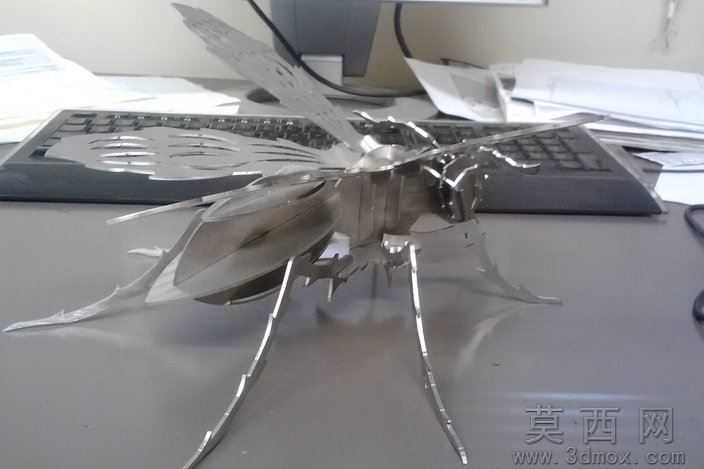

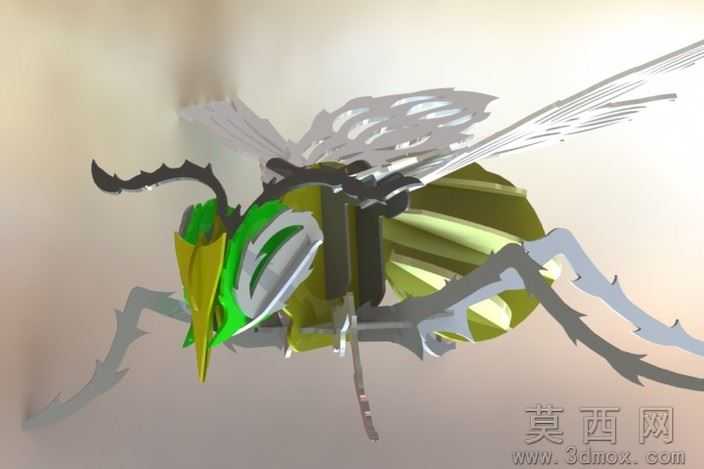

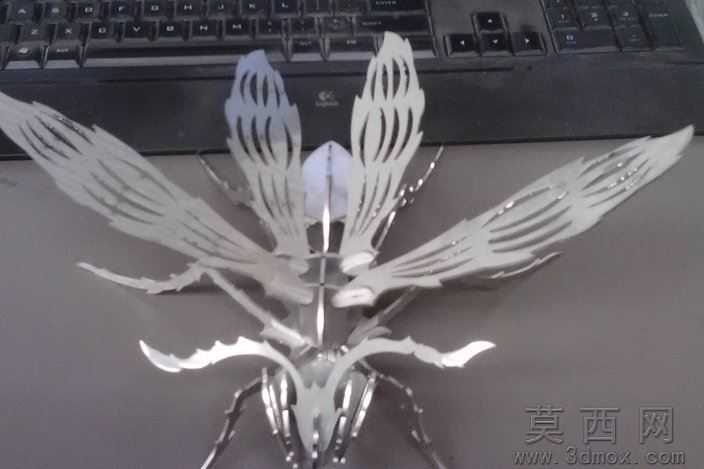

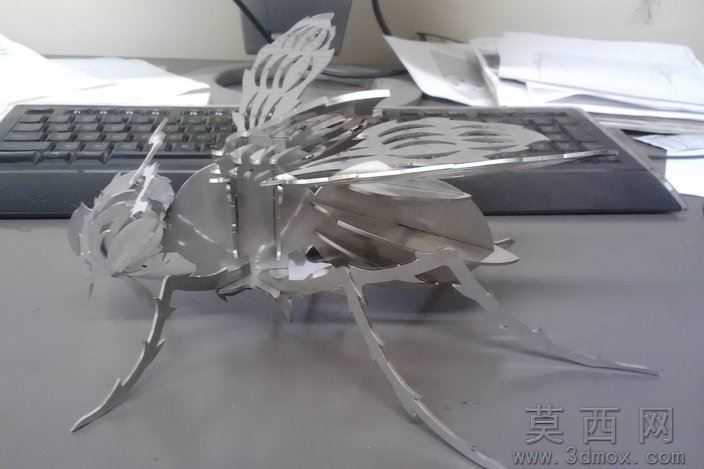

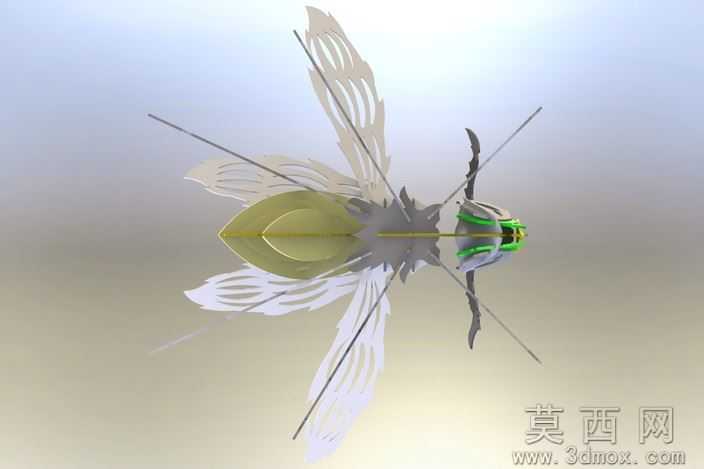

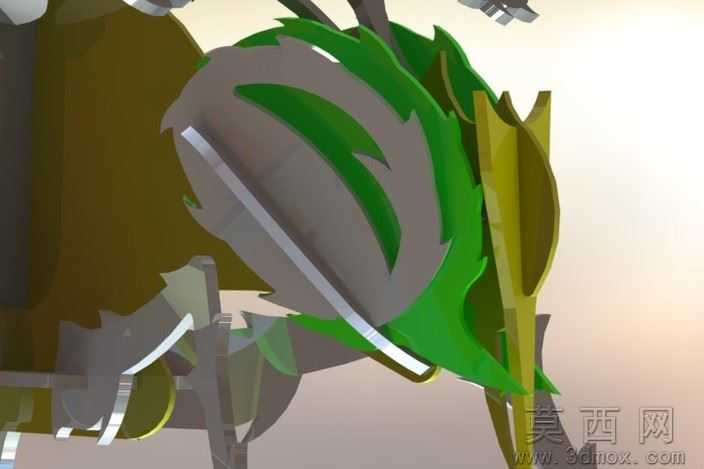

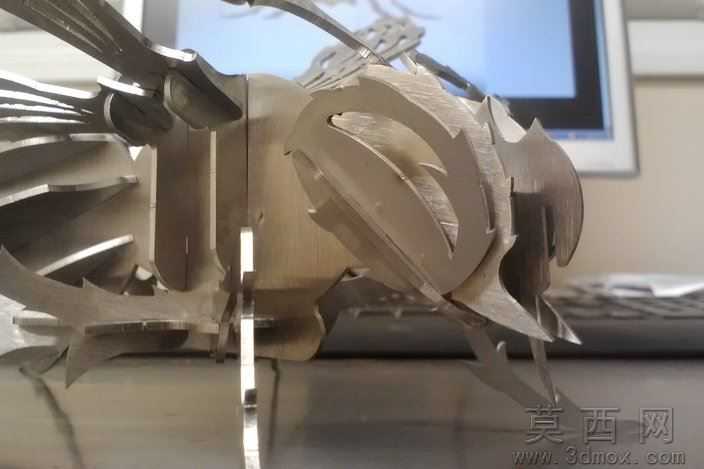

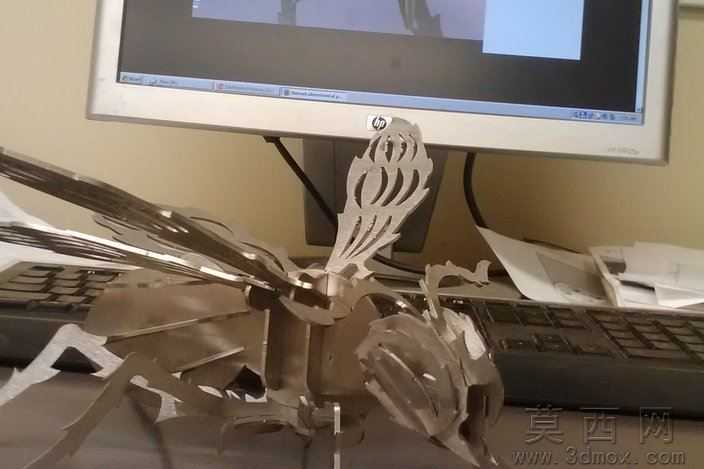

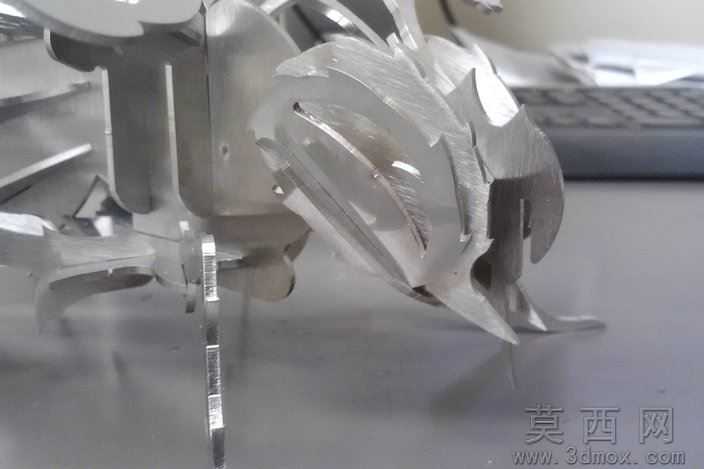

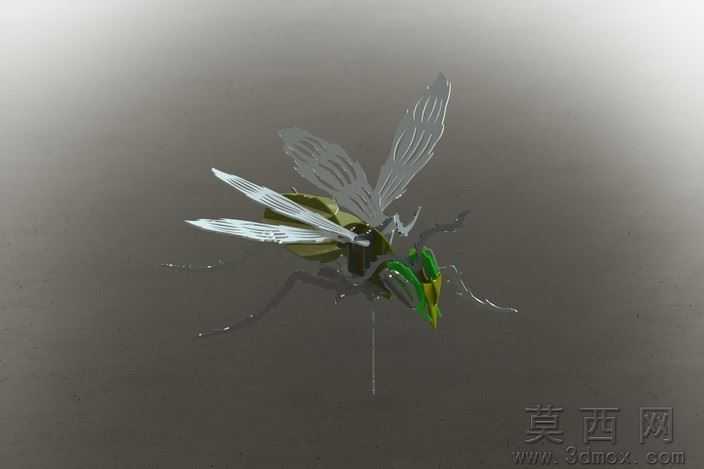

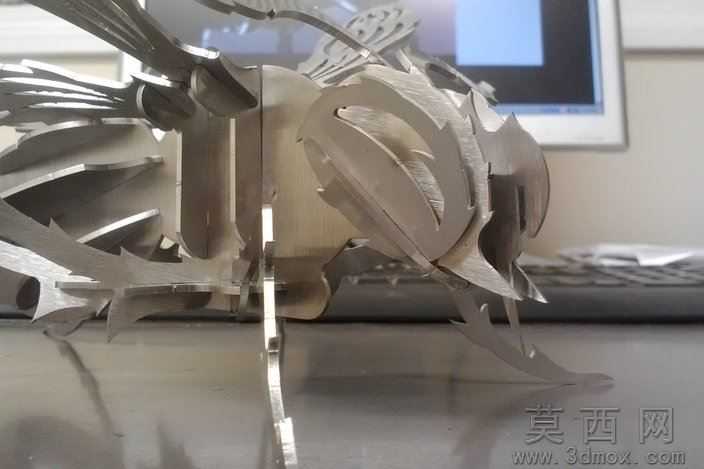

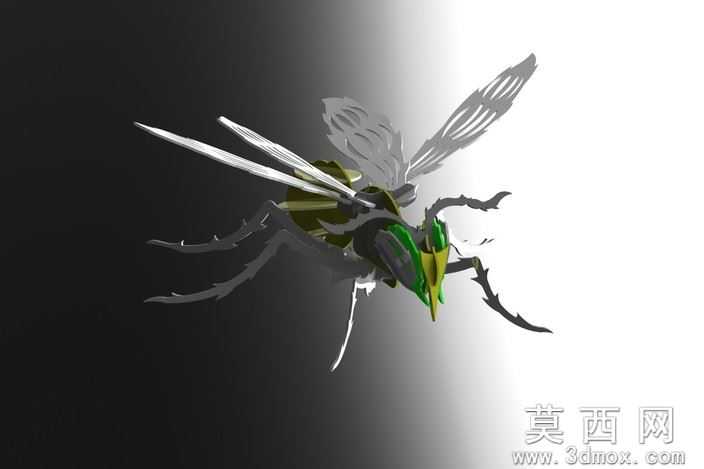

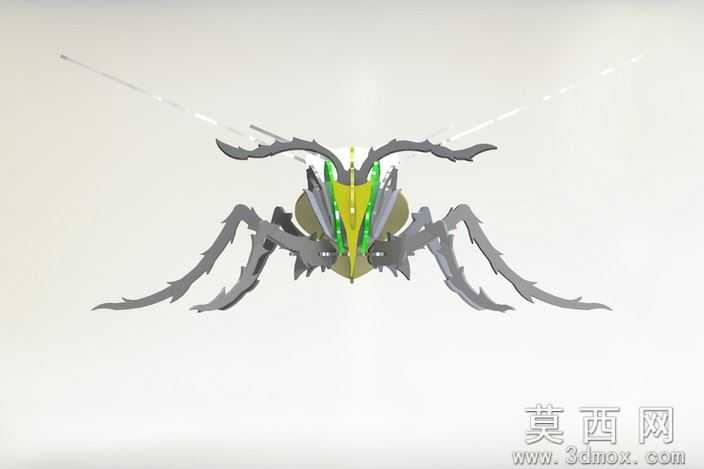

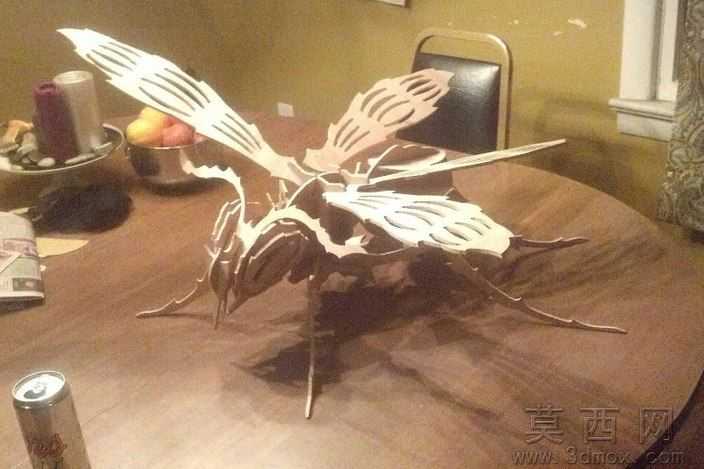

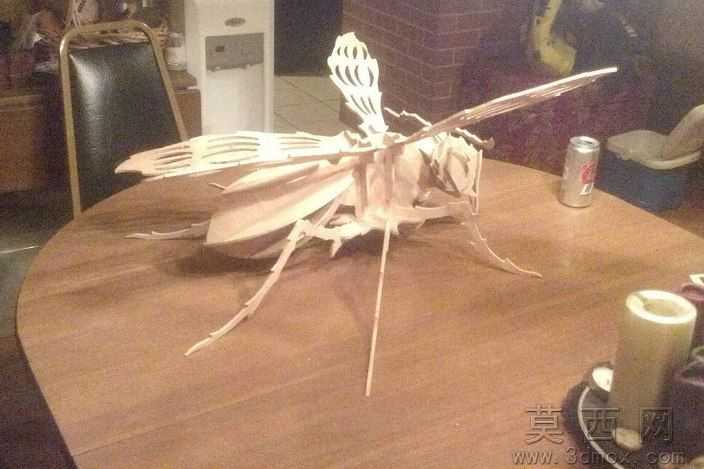

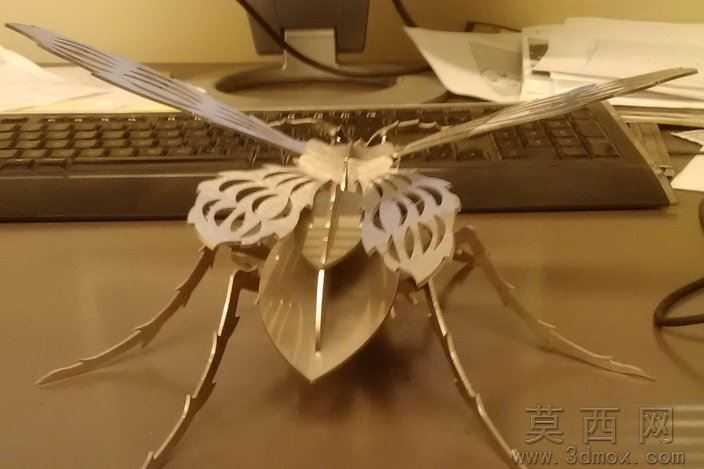

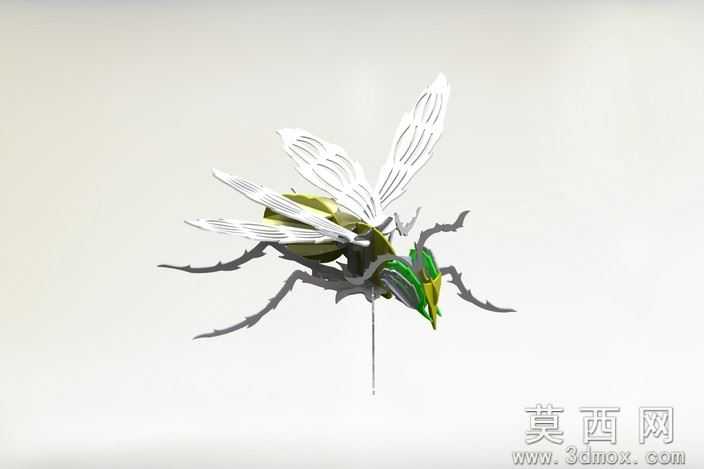

本作品为仿生昆虫主题的不锈钢钣金拼装模型，以大黄蜂为造型原型，整体采用钣金拼接工艺完成设计制作。建模阶段以SolidWorks2012为核心开发平台，首先完成大黄蜂躯体、翅膀、足部、头部触角等各个分体零件的草图绘制，针对不锈钢板材0.06mm的厚度参数，精准设计每一处拼接卡槽与插舌的配合公差，确保所有零件无需额外粘接或焊接，仅依靠卡扣结构即可完成整体组装，全程遵循钣金加工的工艺特性，避免出现超出板材折弯、切割能力的异形结构。参数设计环节重点优化卡槽的配合间隙，针对不锈钢材质的刚性特征，将插舌厚度与卡槽宽度的公差控制在0.02mm范围内，既保证拼装时的顺畅度，又避免组装后出现结构松动脱落的问题，同时对翅膀部位的镂空纹理做工艺优化，在还原仿生纹理细节的同时，保证细小连接部位的结构强度，防止激光切割加工时出现零件断裂。渲染与材质表现上，模型还原了不锈钢板材本身的金属哑光质感，对翅膀镂空边缘、躯体拼接棱线做了真实的光影处理，实物组装后无需额外表面处理，即可呈现金属材质特有的冷冽光泽，不同角度下可呈现丰富的光影反射效果。结构原理上采用全卡扣无紧固件设计，所有零件通过预设的插槽与卡榫完成定位，躯体部分采用分层堆叠的钣金结构实现立体造型，翅膀部位通过根部的插舌与躯体卡槽固定，足部零件通过多段卡扣拼接实现可微调的支撑角度，整体结构稳定，可作为桌面摆件长期放置。软件兼容方面，模型提供STEP、IGES通用中间格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，同时提供STL格式文件，支持3D打印验证结构，也可直接导出激光切割加工路径用于板材下料。研发教学应用层面，该模型可作为钣金结构设计、卡扣配合公差设计的教学案例，帮助学习者理解薄板类零件的拼接设计逻辑，也可作为金属拼图类文创产品的开发参考，同时适合手工爱好者作为DIY拼装素材，通过亲手组装理解钣金装配的基本原理，也可用于工业设计专业的仿生造型设计课程作业参考。
