12V7Ah密封铅酸储能蓄电池结构设计

　　在工业直流供电、后备储能系统的结构设计环节，小型密封铅酸蓄电池的选型与安装适配是很多设备开发中绕不开的细节，这类12V7Ah规格的电池，常被用在小型UPS不间断电源、消防报警系统后备供电、电动代步车辅助动力、通信基站末端备电、安防监控设备独立供电等场景，相比同容量的锂电池，它的充放电特性更平缓，对充放电管理电路的要求更低，在宽温域环境下的稳定性表现更突出，尤其是不需要复杂的均衡保护电路，在很多对成本敏感、对可靠性要求高的固定式安装场景中，依然是主流的选型方案。

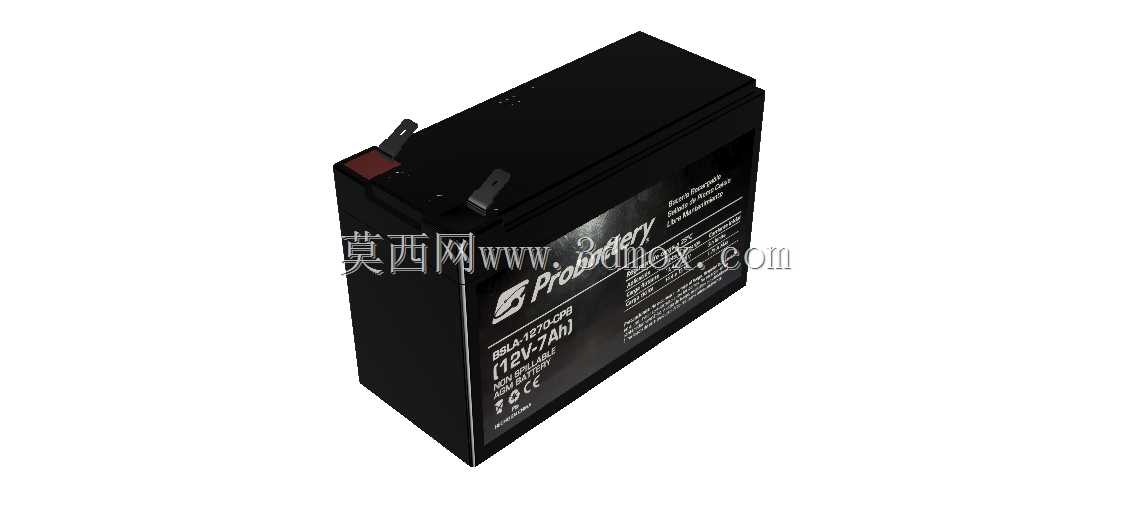

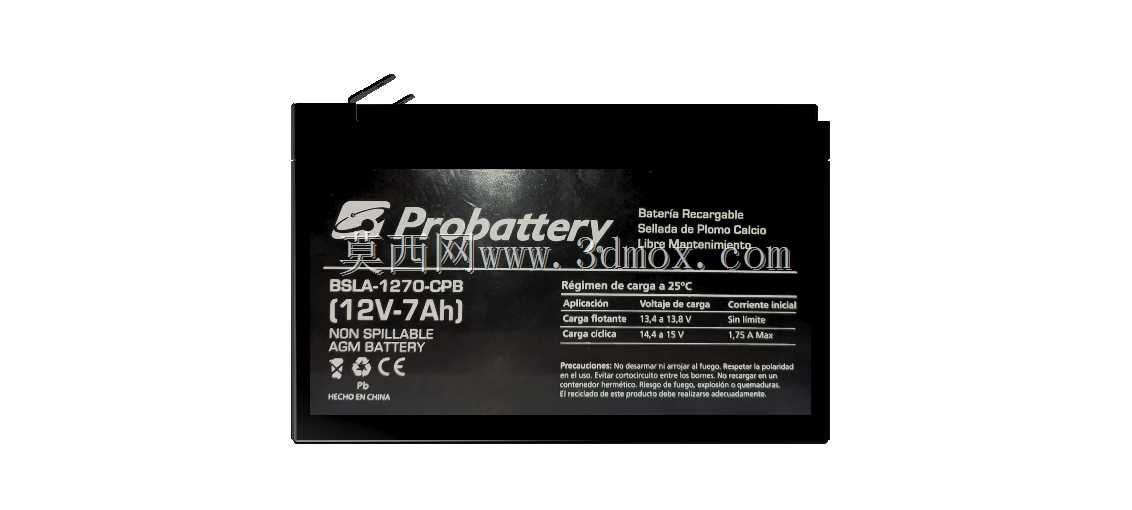

　　从结构设计角度看，这款电池的外形尺寸控制在150×65×100mm，这个尺寸是经过多代产品迭代形成的行业通用安装边界，长度方向150mm的尺寸刚好适配多数小型壁挂式电源箱、设备内置电池仓的预留空间，65mm的宽度可以在标准19英寸机柜的电池托盘中实现多列并排布置，100mm的高度包含了顶部接线端子的凸起高度，在做安装仓设计时不需要额外预留过多的顶部避让空间，只需要留出接线操作的15mm间隙即可满足安装与后期维护的接线需求。电池外壳采用ABS阻燃材质注塑成型，壳体的壁厚均匀控制在2.2mm左右，既可以承受内部极群装配后的压装应力，也能在电池长期使用过程中抵御轻微的外力磕碰，壳体与上盖之间采用热封工艺密封，配合顶部的单向安全阀，实现完全密封的使用状态，在正常放置使用的过程中不会出现电解液渗漏的问题，不需要后期补充电解液，降低了日常维护的工作量。

　　顶部的接线端子采用内嵌式铜芯设计，端子的接触面做了镀锡处理，既可以降低接线的接触电阻，也能避免长期使用出现氧化锈蚀导致的接触不良问题，两个端子的极性标识做了凹凸刻印加颜色区分，红色标识对应正极，黑色标识对应负极，在装配接线时可以快速识别极性，避免接反导致的设备损坏。端子旁的安全阀是密封铅酸电池的核心结构部件，当电池内部因为过充或者温度升高导致气压超过阈值时，安全阀会自动开启排出多余气体，内部气压恢复正常后自动闭合，既可以避免电池内部压力过高出现鼓胀破裂，也能防止外部空气进入电池内部影响极板的使用寿命。

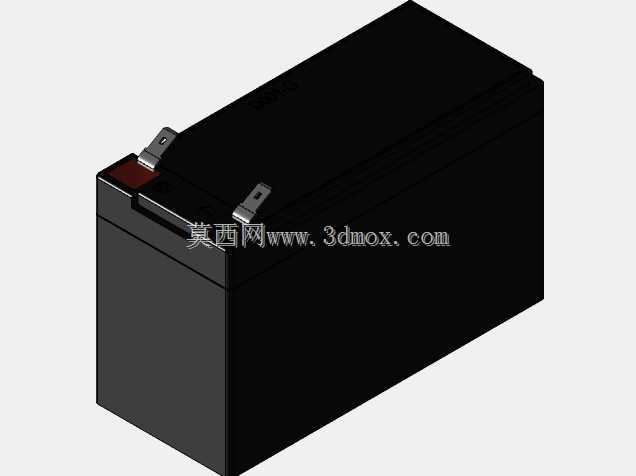

　　在做三维建模的时候，需要重点还原几个关键的结构细节：首先是外壳的拔模角度，壳体四周的拔模角度控制在1.5°，既可以满足注塑生产的脱模要求，也不会因为拔模角度过大导致安装时出现尺寸偏差；其次是顶部端子的安装位置，两个端子的中心距严格按照行业通用的82mm间距设计，这个间距可以适配市面上绝大多数标准的电池接线插片、连接铜排，不需要额外定制接线配件；另外电池底部的防滑凸筋结构，高度1.2mm，在电池放置到金属托盘或者塑料安装位时，可以增加接触面的摩擦力，避免设备运输过程中电池出现移位。

　　从实际选型适配的角度看，这个规格的电池重量大概在2.3kg左右，在做安装结构设计时，电池仓的承重只需要按照单块3kg的冗余量设计即可，固定方式可以采用顶部压条或者侧面卡扣的形式，不需要做过于复杂的紧固结构，因为电池本身是固定式安装的储能部件，不存在频繁拆卸的需求，只需要保证在设备移动、运输过程中不会出现窜动即可。另外在做设备内部的布局时，要注意电池的安装位置尽量远离发热功率器件，比如变压器、功率电阻这类工作时温度较高的部件，最好预留10mm以上的通风间隙，避免长期高温环境加速电池壳体老化、影响电池的循环使用寿命。

　　很多刚接触结构设计的工程师在做电池仓建模时，容易忽略接线端子的操作空间，只按照电池的本体尺寸预留空间，导致后期装配时接线端子的插片无法正常安装，或者接线后导线弯折半径过小出现绝缘层破损的问题，在参考这个三维模型做结构设计时，要在端子的前方预留至少20mm的接线操作空间，导线引出方向要避开壳体的棱角位置，必要时增加护线套保护导线。另外电池的外形虽然是规则的长方体，但顶部的端子凸起、安全阀的凸起都要在模型中准确还原，不能只做一个简单的长方体块，否则在做干涉检查时会出现遗漏，导致实际装配时出现部件干涉的问题。

　　这类密封铅酸电池的结构经过多年的行业验证，外形尺寸已经形成了事实上的行业通用标准，不同厂商生产的同容量12V7Ah电池，外形安装尺寸基本保持一致，在做设备设计时选用这个尺寸的电池，后期供应链选型的替换性很强，不会因为单一厂商供货问题影响生产，这也是这个尺寸规格能在行业内长期广泛应用的核心原因之一。建模过程中对壳体表面的标识区域做了平整化处理，方便后续不同厂商替换时更换表面的丝印标识，不需要修改整体的结构模型，提升了模型的通用适配性。
