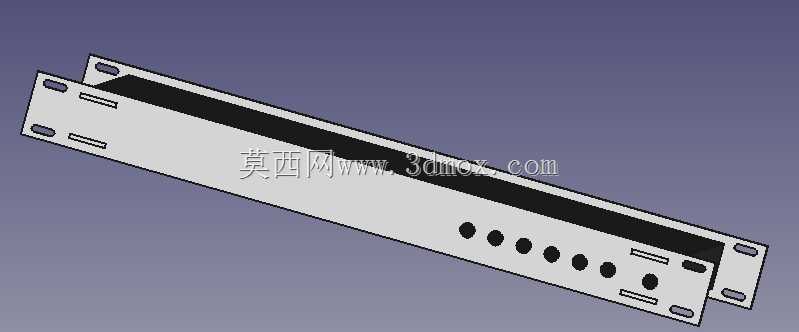

这款机架式前置信号放大装置的结构设计,完全围绕标准19英寸机柜安装场景展开,日常多部署在中小型机房、弱电间、音视频信号传输链路的前端节点,用来对长距离传输后衰减的弱信号做前置增益处理,避免信号在后续传输、分配过程中出现信噪比过低、失真的问题。从结构设计逻辑来看,整体采用1U高度的钣金折弯主体,两侧的安装挂耳直接和主体侧板一体折弯成型,挂耳上预留的两个长圆形安装孔,是为了适配不同机柜立柱的安装孔位偏差,现场安装时不需要额外做孔位扩孔调整,挂耳上的小尺寸定位缺口可以在装机时快速卡入机柜立柱的定位凸点,单人就能完成设备上架对位,不需要额外托举对位辅助。主体外壳采用1.2mm厚度的冷轧钢板折弯,
拼接处采用无外露螺丝的卡扣加内部点焊的连接方式,既保证了壳体的结构强度,也避免外壳接缝处的缝隙影响电磁屏蔽效果,毕竟这类信号处理设备对电磁干扰的敏感度较高,连续的金属壳体可以形成完整的法拉第笼,隔绝机房内其他电力设备、交换设备产生的电磁杂波干扰内部信号电路。设备正面的长条状黑色区域是信号通路的屏蔽隔腔盖板,盖板和主体壳体之间预留了导电泡棉安装槽,装配后导电泡棉会被压缩到设计厚度,保证盖板和主壳体之间的导电连续性,避免内部高频信号从接缝处向外辐射,也阻挡外部杂波进入信号通路。正面排布的圆形开孔是信号接口的安装位,每个开孔的中心距严格按照常用BNC、SMA等射频接口的安装尺寸设定,孔位边缘做了0.5mm的翻边处理,
既可以增强开孔处的结构强度,避免插拔接口时钣金边缘变形,也能让接口安装后和面板贴合更紧密,不会出现缝隙漏光、漏电磁信号的问题。设备内部的安装柱采用压铆铜柱,分别对应信号放大电路板、电源模块的安装孔位,铜柱的高度经过精确计算,保证电路板装配后,板上的最高元器件和上盖板之间预留至少3mm的安全间隙,避免运输震动过程中元器件和盖板接触造成短路,同时电源模块和信号放大板之间预留了10mm的隔离空间,中间可以加装金属屏蔽隔板,彻底隔绝电源部分的纹波干扰串入信号通路。从安装边界来看,设备整体深度控制在150mm以内,完全适配深度600mm的标准网络机柜,设备后侧预留的走线空间足够容纳电源线、多路信号输入输出线缆的弯曲半径,
不会出现线缆过度弯折导致的接触不良问题。设备上下壳体表面设计了密集的通风散热孔,孔位采用冲压成型的长圆孔,开孔位置避开内部电路板的元器件正上方,避免灰尘直接掉落在元器件引脚之间造成积灰短路,同时开孔率经过计算,在自然对流条件下就能满足设备满负载工作时的散热需求,不需要额外加装散热风扇,也就避免了风扇转动带来的震动和电磁干扰,更适合对信号纯净度要求较高的音视频、弱信号采集场景。在细节设计上,壳体的所有折弯边缘都做了去毛刺处理,安装挂耳的边角做了R3的圆角过渡,避免现场安装施工时划伤施工人员的手部,面板上的标签粘贴区域做了磨砂亚光处理,粘贴设备标签后不会出现反光,方便运维人员在机房照明条件下快速识别设备端口信息。这款结构设计没有多余的装饰性结构,所有的结构特征都围绕安装便捷性、电磁屏蔽性、运行可靠性三个核心需求展开,完全符合通讯机房前端信号处理设备的实际使用要求,不管是作为独立的前置放大设备使用,还是集成到大型信号处理机柜内部作为功能单元,都能满足结构适配要求。
