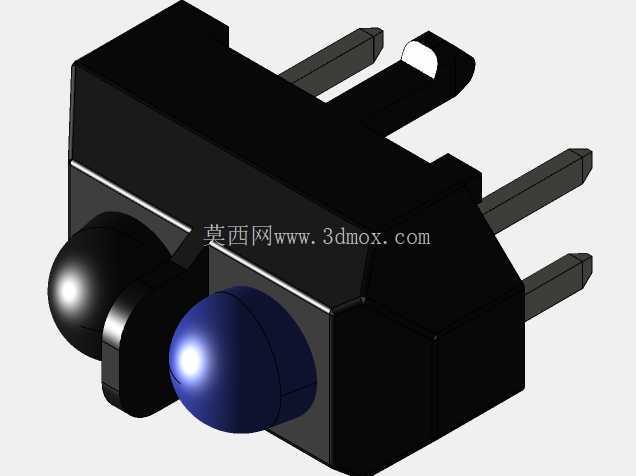

反射式红外光电传感单元三维结构

　　在工业自动化流水线的物料到位检测、智能小车的循迹导航、办公设备的纸张边界识别、消费电子的接近感应场景里，这类反射式红外光电传感单元是应用频次极高的基础检测元件，本次建模的TCRT5000型单元，完整还原了量产器件的真实结构与安装边界，可直接用于PCB布局仿真、设备装配干涉校验、检测光路模拟等工程环节。从结构设计逻辑来看，该传感单元采用一体化封装思路，将红外发射端的光电二极管与接收端的光电晶体管整合在同一黑色塑封壳体内，两个光学元件的排布间距经过严格标定，发射端的蓝色透镜用于汇聚红外发射光束，缩小发射角以提升检测指向性，接收端的黑色球形透镜则用于过滤杂散光线，仅接收特定角度范围内反射回来的红外信号，从结构上降低环境可见光对检测精度的干扰，避免工业现场的照明光源、设备反光造成误触发。

　　封装壳体采用遮光性强的黑色工程塑料注塑成型，壳体侧面的分隔筋在发射与接收元件之间形成物理挡光结构，从根源上避免发射端的光线未经反射直接串入接收端，造成器件输出底噪过高、近距离检测失效的问题，这一结构细节是反射式光电传感器设计的核心要点，建模时完整还原了挡光筋的厚度、高度与相对位置，可直接用于光学仿真的结构参考。引脚部分采用直插式排布，三个引脚分别对应发射端正极、接收端集电极、公共接地端，引脚的伸出长度、截面尺寸、引脚间距完全匹配量产器件的标准封装尺寸，建模时保留了引脚端部的倒角结构，还原实际插件焊接时的导入特征，在进行PCB Layout的3D装配校验时，可直接匹配对应封装的焊盘位置，模拟插件后的元件高度、与周边元件的安全间距，避免生产时出现元件干涉、插件不到位的问题。从安装边界来看，该元件整体为方块式直插结构，本体的长宽高尺寸符合通用直插光电元件的安装空间要求，建模时标注了本体的定位基准面，在进行设备结构设计时，可直接以该基准面为参考，计算元件与检测面的最佳工作距离——这类反射式传感器的最佳检测区间通常在1mm到15mm之间，结构设计时需要根据检测物的反光率调整安装高度，模型中还原的透镜突出高度、壳体端面平面度，可直接用于安装支架的设计参考，确保支架与元件本体贴合时不会挤压透镜造成光路偏移。

　　在实际设备应用中，这类传感单元的选型往往需要兼顾检测响应速度、抗干扰能力与安装空间，本次建模完整还原了元件的所有外部结构特征，没有做简化处理，包括壳体表面的注塑合模线位置、透镜与壳体的装配卡扣结构、引脚与塑封体的结合部过渡特征，都按照实物测绘尺寸进行还原，结构工程师在进行整机装配仿真时，可以直接导入模型验证安装空间是否充足，是否会与周边的接线端子、电容电阻等元件发生结构冲突；电气工程师在进行光路调试时，也可以通过模型的发射、接收透镜位置，模拟不同安装角度下的检测范围，提前优化传感器的安装位置，减少样机调试阶段的反复改模次数。

　　不同于贴片式光电传感器，直插式的TCRT5000在工业控制板卡、教学实验装置、低成本自动化设备中应用更广，其结构强度更高，抗振动性能更好，插件焊接后的连接可靠性优于贴片元件，适合在有轻微振动的设备工位上使用，建模时也考虑了这一应用特性，还原了引脚与塑封体结合处的加强结构，这部分结构是提升元件引脚抗弯折能力的关键，在进行设备抗振动仿真时，可通过该结构特征评估元件在振动工况下的引脚应力情况，提前优化PCB的固定方式，避免长期振动造成引脚脱焊。
