夏普GP2Y0A41SK0F红外测距传感器结构

项目分类:传感器 发布时间:2024-11-26 ID:809893
  • 夏普GP2Y0A41SK0F红外测距传感器结构

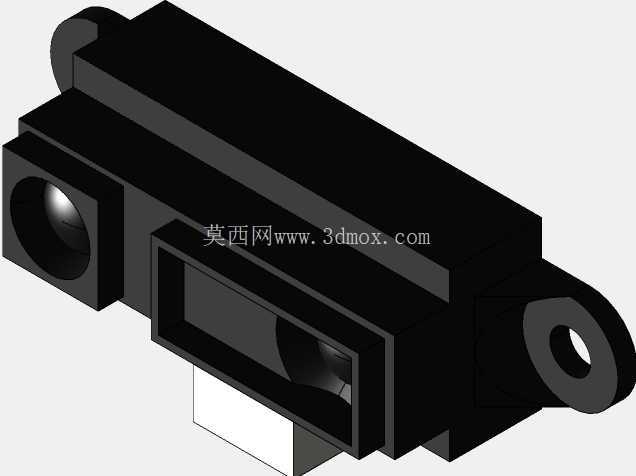

  在做小型移动机器人避障、智能交互设备近距感应、工业流水线物料到位检测的结构适配时,这款夏普出品的红外测距元件是很多工程师做小空间测距方案的常用选型,其核心测量覆盖区间为4cm到30cm,刚好填补了超声测距近距盲区与长距激光测距低精度段的空白,适合对安装空间有严格限制、对近距测距响应速度有要求的应用场景。从结构设计来看,这款传感器采用一体化黑色塑封外壳,主体为长方体构型,两侧伸出带安装孔的固定耳,安装耳上的通孔为标准圆形通孔,适配M2规格的紧固件,两个安装孔的中心距经过精准标定,在做PCB板载固定或者支架安装时,不需要额外做孔位适配,直接按照孔位坐标预留安装位即可,安装耳与主体壳体为一体注塑成型,抗日常装配的扭转载荷能力足够,不会出现安装时耳片断裂的问题。传感器正面分为两个功能腔体,一侧是红外发射透镜腔体,一侧是接收透镜腔体,两个腔体的光学轴线呈固定夹角,这也是三角测距法的典型结构布局,发射端向外发射特定波长的红外光束,遇到被测物体后反射的光束被接收端的PSD位置敏感元件捕捉,通过反射光斑在接收元件上的位置偏移换算出实际距离,这种测距原理不受被测物体颜色、材质的反射率差异过度影响,相比普通红外对管的阈值检测,能输出连续的距离模拟量信号,适配更多需要连续距离数据的场景。

  在做三维结构建模时,需要重点关注几个边界尺寸:首先是传感器前端透镜面到安装耳定位面的深度尺寸,这个尺寸直接决定了设备外壳上需要预留的开孔位置,如果开孔太靠内,会遮挡发射和接收的光路,导致测距数据出现偏差,开孔太靠外则会让传感器突出外壳表面,影响整体外观和防护性能;其次是传感器尾部的引脚伸出长度与引脚间距,这款传感器采用直插式引脚布局,引脚间距符合标准2.54mm排距,在做PCB封装设计时可以直接套用标准封装库,但是要注意引脚的伸出长度,避免在板卡安装时引脚顶到壳体或者其他板上元件;另外传感器主体侧面的定位凸台尺寸也需要精准还原,这个凸台是用来在装配时和支架或者PCB上的定位槽配合,防止传感器在使用过程中出现转动偏移,导致光轴偏斜影响测距精度。

  从实际应用的适配场景来看,这款传感器常被用在小型桌面服务机器人的前端避障阵列,因为其体积小巧,不需要太大的安装空间,可以在机器人前端环形布置多个,覆盖不同角度的近距障碍物检测,相比超声传感器,其响应速度更快,对于快速移动的小型障碍物检测延迟更低;也会被用在自动感应水龙头、自动皂液器这类民用智能设备上,4-30cm的检测距离刚好覆盖人手伸到出水口下方的距离区间,不会因为距离太远误触发,也不会因为距离太近检测不到;在工业场景中,常被用来做流水线小型工件的到位检测,检测工件是否到达指定工位,触发后续的分拣或者加工动作,相比光电开关,它能输出连续的距离值,可以同时判断工件的位置偏移量,不需要额外增加多个检测点位。在建模过程中,外壳的分模线位置也做了还原,传感器上下壳的合模线位于壳体侧面中线位置,在做结构干涉检查时,要注意周边零件不要压到合模线的凸起位置,避免装配时出现壳体压合不严的问题;透镜部分采用半透明的红外穿透材质,建模时单独拆分了透镜零件,方便后续做材质渲染或者光路仿真时单独赋予材质属性;安装耳的通孔做了沉台设计,螺丝装配后螺丝头不会突出安装耳表面,避免和周边零件产生干涉。

  很多工程师在初次使用这款传感器做结构设计时,容易忽略传感器的检测视场角边界,这款传感器的发射视场和接收视场有固定的夹角,在安装时要避免传感器前方有固定的结构件处于视场范围内,否则会导致传感器一直检测到前方的固定结构,无法正常检测外部物体,所以在建模完成后,需要按照传感器手册给出的视场角参数,在装配体中画出视场范围的包络体,检查包络体内是否有设备自身的结构零件,及时调整安装位置或者修改周边结构。另外传感器的工作姿态没有严格限制,水平、垂直甚至倾斜安装都可以正常工作,但是要注意避免强光直射接收透镜,尤其是阳光或者高频红外光源,会干扰接收元件的正常工作,所以在户外或者强光环境下使用时,需要在透镜前方增加遮光罩结构,遮光罩的长度和内径要经过计算,既不能遮挡正常的检测光路,又要能挡住侧面的杂散光入射。
