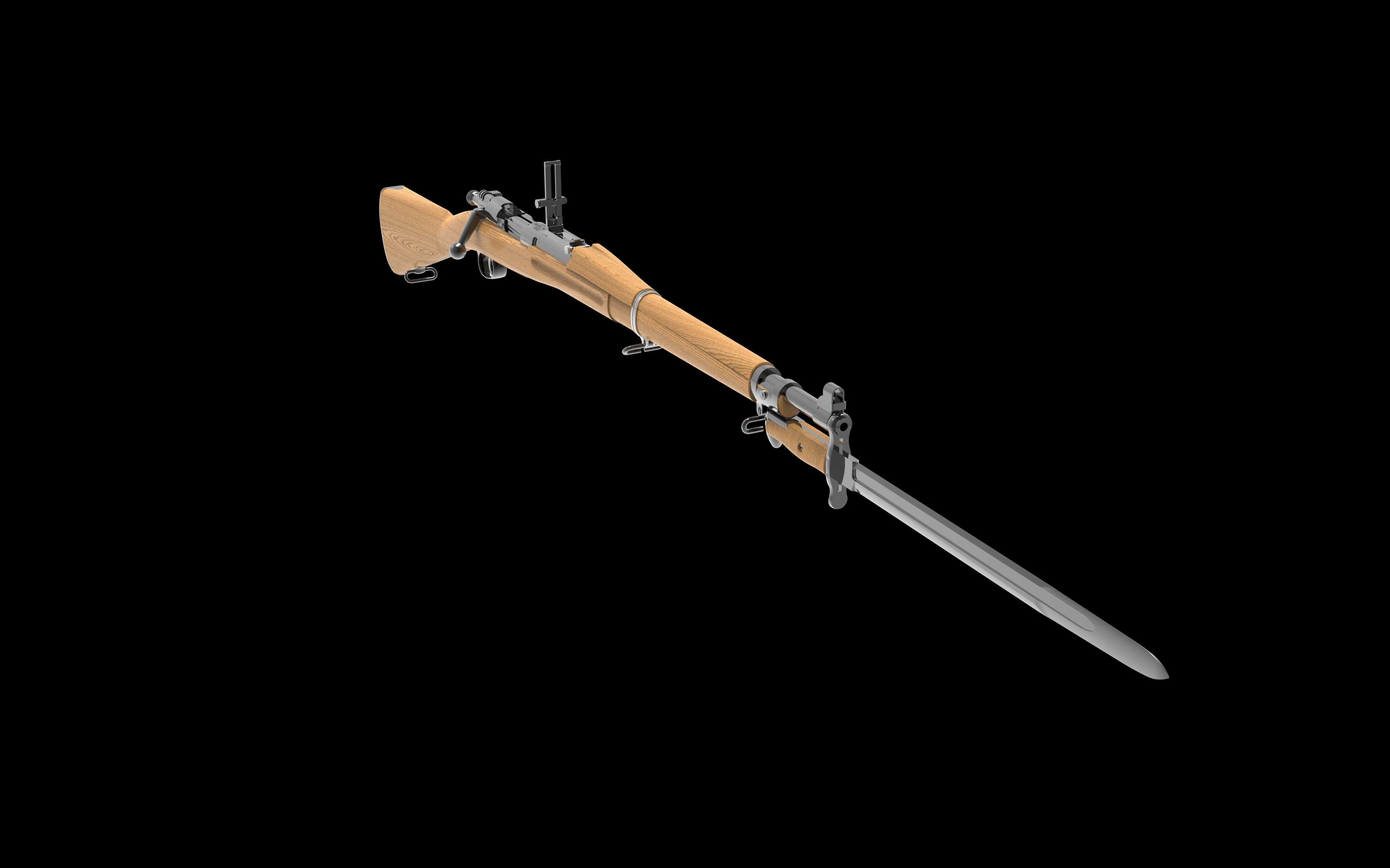

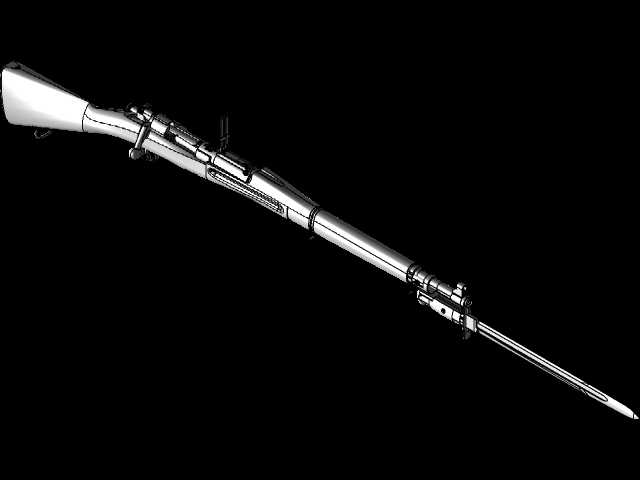

旋转后拉枪机式栓动步枪结构三维建模

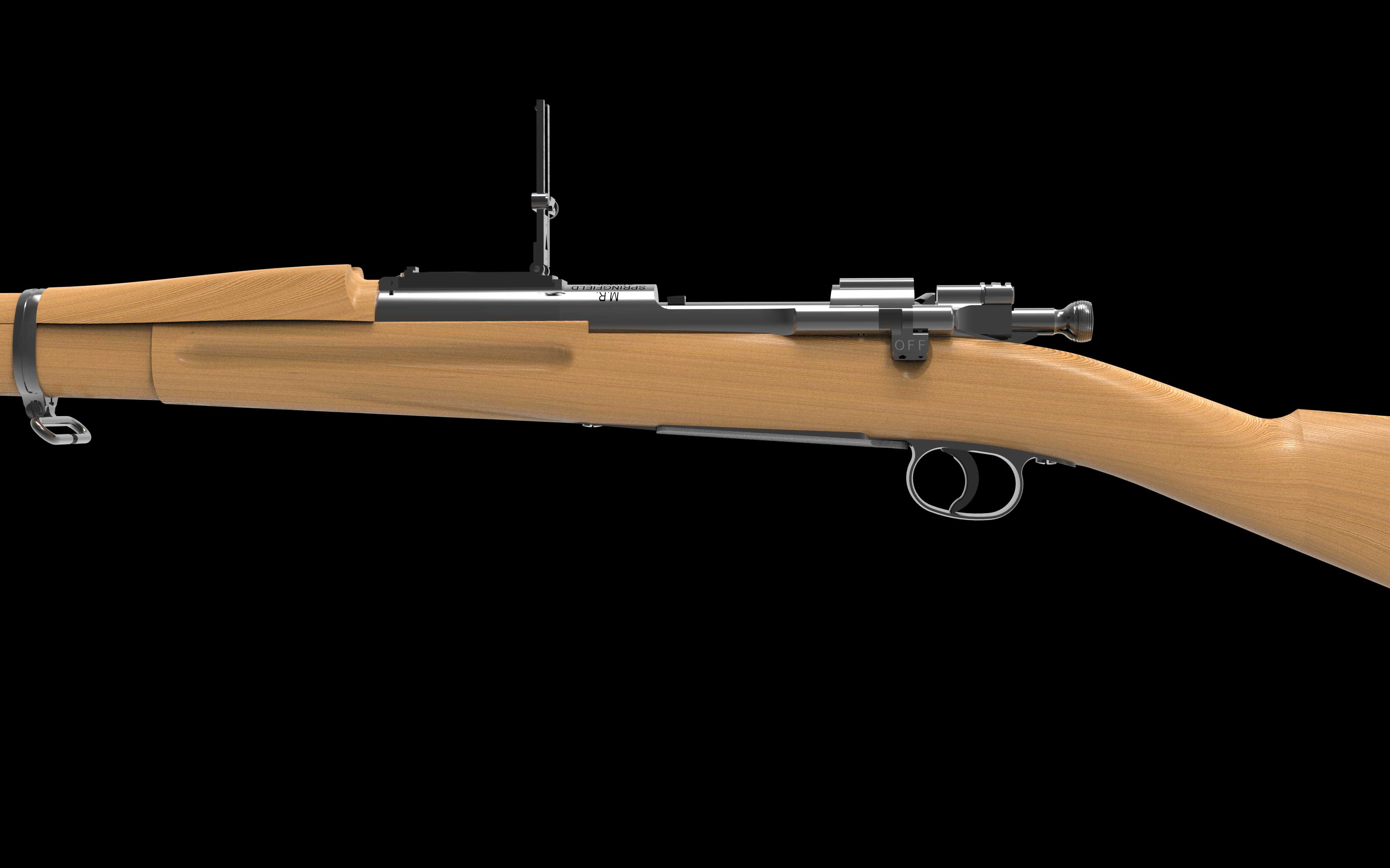

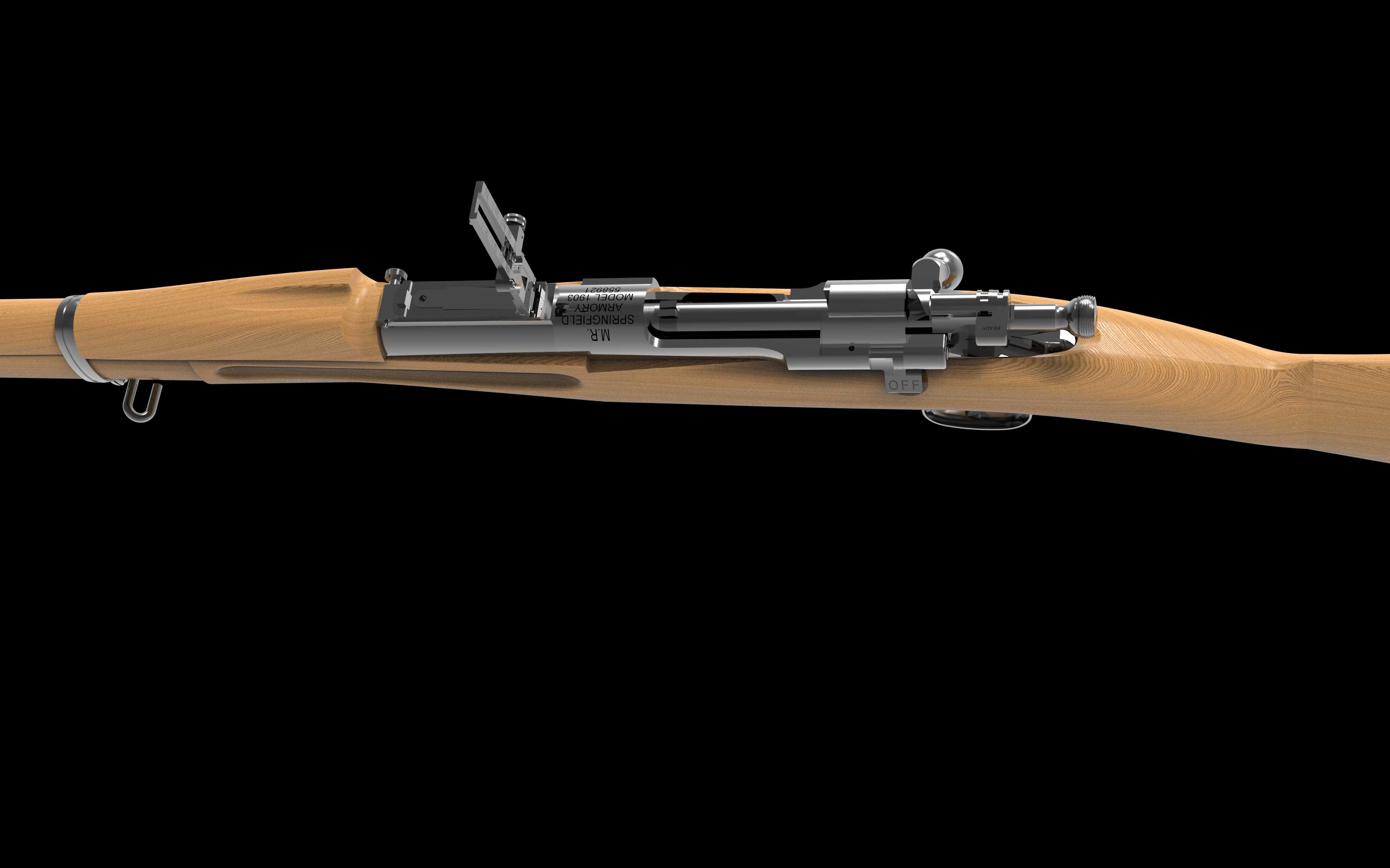

　　本次建模的栓动步枪结构，核心围绕经典旋转后拉枪机的动作逻辑展开，所有部件的配合关系完全参照实枪的装配公差逻辑搭建，可直接用于轻武器结构教学、战术模拟场景的装备搭载、影视道具的结构预演等场景。从结构功能来看，该枪机采用前端双闭锁凸笋设计，旋转60度即可完成开锁动作，抽壳钩布置在枪机头部端面，采用弹性卡笋结构，在枪机后拉过程中可牢牢勾住弹壳底缘，完成抽壳动作，抛壳挺采用刚性顶杆设计，当枪机后拉至行程末端时，顶杆撞击弹壳底部一侧，将弹壳从机匣上方的抛壳窗抛出，整套动作的行程、碰撞位置都在建模时做了运动仿真校验，不存在干涉卡滞的问题。木质枪托部分采用一体式胡桃木纹理的曲面建模，枪托颈部的握持弧度、贴腮板位置的凸起高度，

　　都按照人体工程学的握持姿态做了曲面拟合，枪托尾部的金属托底板预留了缓冲簧的安装槽位，可适配不同后坐力工况下的缓冲件安装，枪托与机匣的连接采用前后两个固定销孔，销孔的同轴度公差在建模时控制在0.02mm以内，保证装配后枪托与枪管的轴线平行度偏差不超过0.05mm，避免射击时出现弹着点偏移的问题。枪管部分采用阶梯轴结构，从弹膛位置到枪口位置逐步收窄外径，既保证了弹膛位置的结构强度承受膛压，又减轻了全枪的整体重量，枪管上方的机械瞄具采用可调式表尺结构，表尺板上预留了不同射程对应的刻度卡槽，滑动式表尺框可在卡槽内定位，对应不同射程的弹道高修正，准星部分采用柱状准星，外部带有准星护圈，避免磕碰导致准星变形影响射击精度。

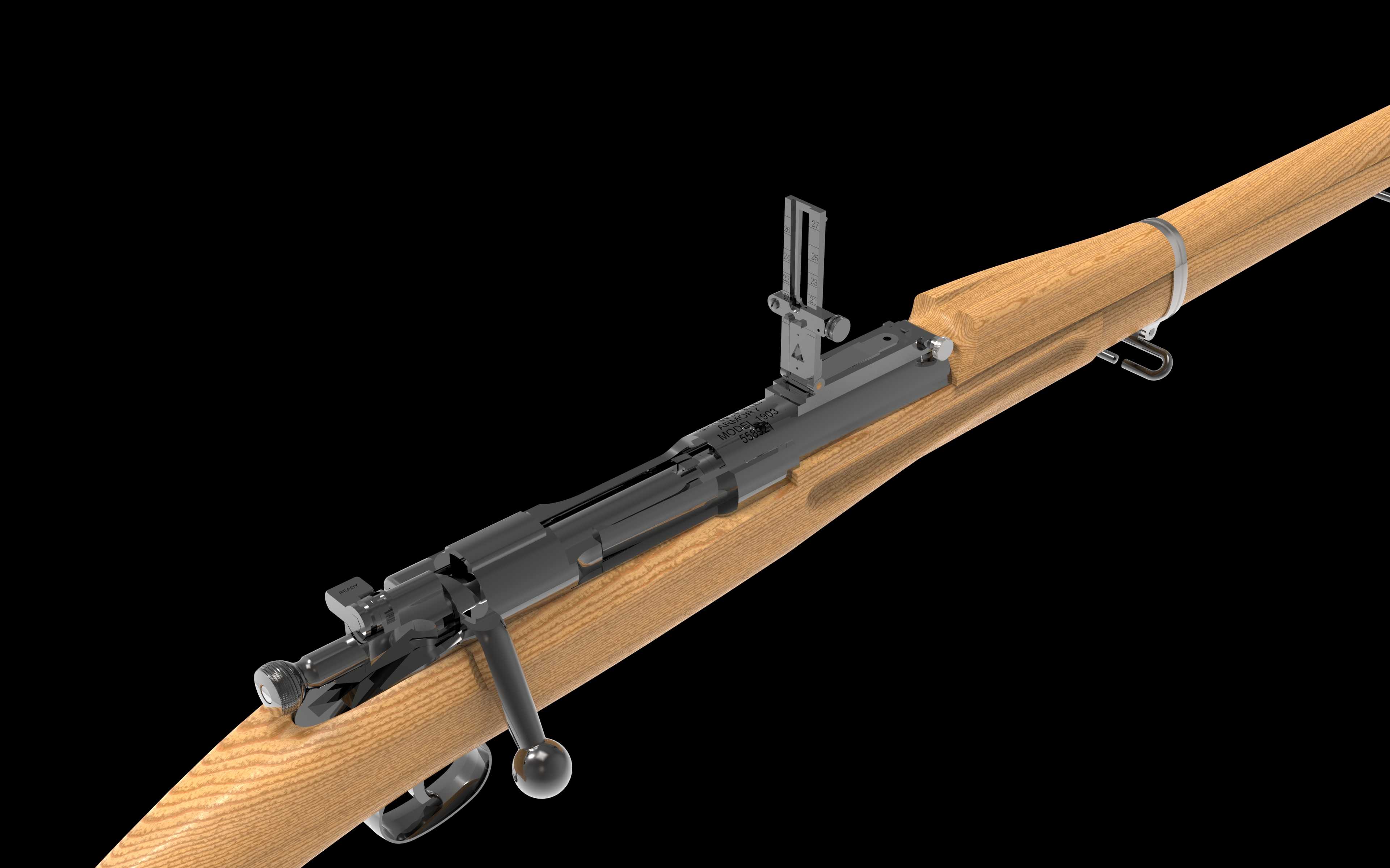

　　供弹部分采用内置式弹仓结构，弹仓托弹板采用弹性托弹簧设计，可容纳5发桥夹装填的弹药，弹仓底板采用可拆卸结构，通过底部的卡笋固定，日常维护时可直接按下卡笋拆下弹仓底板，清理弹仓内部的油污和杂物。整套模型的所有部件都做了装配层级的分组，枪机组件、扳机组件、供弹组件、枪托组件、枪管瞄具组件各自独立成组，方便后续做结构拆解演示，也可根据需求单独导出单个部件做工程分析。从安装边界来看，全枪长度控制在1100mm左右，枪管长度610mm，不含瞄准镜的全枪高度控制在180mm以内，宽度最大位置在机匣部位，为45mm，所有突出部件比如拉机柄、背带环的位置都做了圆角处理，避免操作时出现勾挂问题。拉机柄采用球形端头设计，旋转开锁时的力臂长度经过优化，

　　保证在低温环境下戴手套操作也能顺利完成开锁动作，扳机组件的行程做了分段设计，第一段是2mm的自由行程，第二段是1.5mm的击发行程，击发阻铁的扣合面做了角度优化，保证击发时的扳机力稳定在15N左右，不会出现滑机或者扳机力过大的问题。在建模过程中，所有金属部件的材质区分都做了对应的结构分层，机匣、枪机、枪管采用高强度合金钢的结构特征，表面做了发蓝处理的质感分区，枪托部分的木质纹理走向顺着枪托的受力方向布置，避免木质枪托在受力时出现顺纹开裂的问题，背带环分别布置在枪托前部和枪管中部位置，两个挂点的连线与枪身轴线平行，方便携行时枪身保持平衡。这套模型的结构精度完全满足结构教学、模拟训练、道具制作的需求，所有运动部件的活动范围都按照实枪的动作行程设置，不存在超行程运动的结构错误，装配关系完全符合实枪的拆装逻辑，可直接用于拆装演示的动画制作。
