机器人生产线工艺过程控制模块

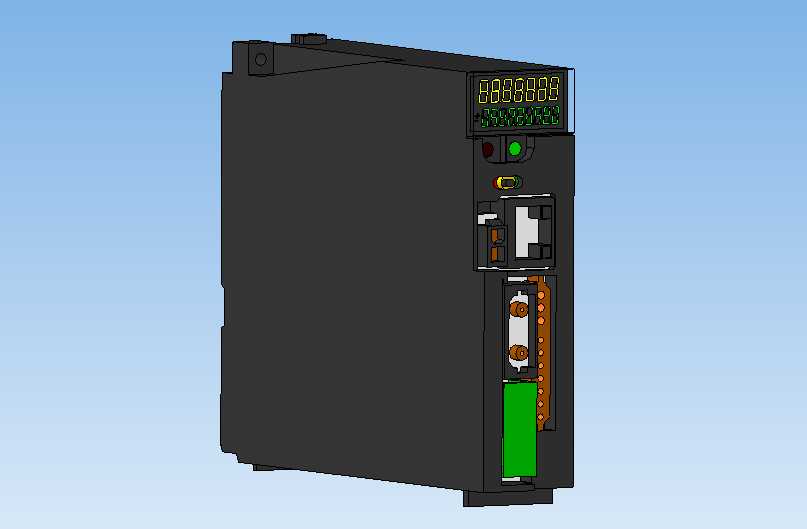

　　在汽车零部件、3C电子等行业的自动化机器人生产线中，这类控制模块是整条产线工艺逻辑执行的核心载体，承担着工位间信号交互、工艺参数下发、动作时序校验的关键作用，区别于通用PLC主站单元，这类模块更偏向于单工位的工艺过程闭环控制，直接对接末端执行器的传感器、执行元件，完成细分工位的精准管控。从结构设计来看，整体采用标准导轨安装的盒式结构，外壳主体采用阻燃ABS材质注塑成型，兼顾结构强度与电气绝缘性能，正面上部预留了数码显示窗口，可实时反馈当前工位的工艺参数值、运行状态码与故障标识，显示区域下方排布状态指示灯，分别对应电源接通、运行就绪、故障报警、通讯正常四类核心状态，操作人员在产线巡检时无需打开控制柜即可快速判断工位运行状态。

　　模块正面中部设置了调试接口与操作拨钮，方便现场维护人员在不拆卸模块的情况下完成参数微调、手动触发测试动作，下部的接线区域采用分层端子排布，强电动力回路与弱电信号回路做了物理分隔，避免信号干扰，端子排旁预留了标识卡槽，方便现场布线时标注每一路接线的对应点位，减少后期维护的查线工作量。设计过程中充分考虑了控制柜内的安装空间约束，整体宽度适配标准DIN导轨安装的单模位尺寸，深度方向控制在柜内安装的安全距离内，不会与柜内走线槽、其他相邻模块产生干涉，模块背部的导轨卡扣采用弹性快拆结构，安装时只需对准导轨按压即可完成固定，拆卸时拨动卡扣即可快速取下，无需额外工具，大幅提升产线搭建与后期维护的效率。散热设计上，模块外壳侧面预留了对流通风槽，

　　内部功率元件的安装位置直接贴合外壳内侧的导热筋条，可将工作产生的热量快速传导至外壳散出，保证在控制柜内0-55摄氏度的工作环境下长期稳定运行，不会出现过热宕机的情况。接线区域的防护盖板采用透明阻燃PC材质，盖板闭合后可防止灰尘、金属碎屑落入端子排造成短路，同时透过盖板可直接观察端子接线状态，无需频繁拆卸盖板。在功能实现层面，模块内置的工艺逻辑存储区可预存对应工位的多组工艺参数，可根据上游主站下发的产品型号指令自动切换对应工艺参数，适配多品种混线生产的需求，同时自带的信号采集通道可直接对接工位上的光电传感器、接近开关、压力传感器等检测元件，无需额外加装信号转换模块，直接完成信号采集与逻辑判断，输出端可直接驱动电磁阀、

　　中间继电器等执行元件，缩短信号传输路径，提升工位响应速度。模块的通讯接口采用标准工业总线协议，可直接接入产线的工业控制网络，与主站PLC、机器人控制器、人机界面等设备完成数据交互，实时上传工位运行数据、工艺参数记录与故障信息，方便产线管理层完成生产数据追溯与设备状态监控。在结构细节处理上，模块所有边角都做了R2以上的圆角处理，避免安装维护过程中划伤操作人员手部，外壳的拼接缝隙控制在0.2mm以内，可达到IP20的防护等级，适配控制柜内的安装使用环境，显示窗口的透明面板采用防眩光材质，即使在控制柜照明光线直射的情况下也能清晰读取显示数值，不会出现反光看不清的问题。模块内部的PCB板采用三防漆喷涂处理，可适应车间内存在少量油污、粉尘的工作环境，提升长期运行的可靠性，接线端子采用螺钉压接式结构，压接力度经过校核，可适配0.5-2.5平方毫米的多股铜芯线，压接后拉力满足工业接线标准，不会出现长期运行后接线松动的情况。
