带制动功能直流触控伺服电机结构

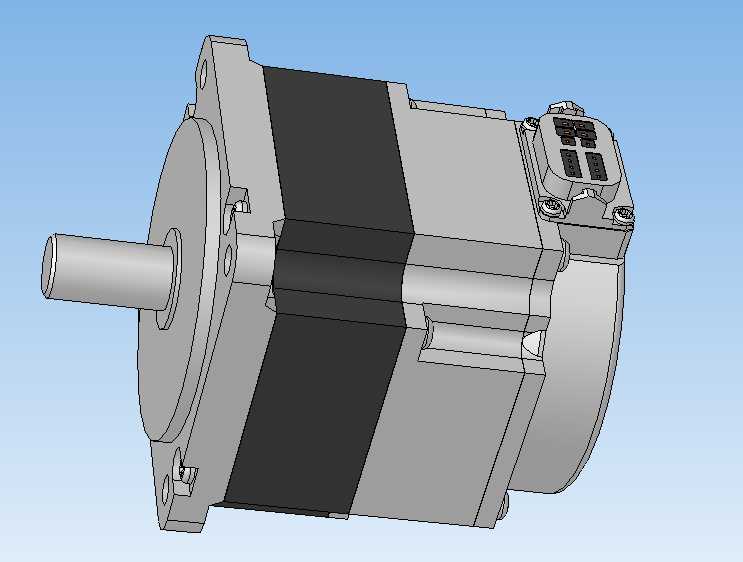

　　这款带制动功能的直流触控电机，在自动化产线的伺服进给工位、精密定位模组、小型数控机床的轴端驱动场景中适配性极强，尤其是需要断电锁止、防止负载位移的垂直安装工况，内置的制动模块能在供电切断的瞬间完成轴系锁止，避免滑台下坠、工位偏移这类生产事故。从结构设计逻辑来看，整机采用后端制动舱、中部定子绕组、前端输出轴座的分段式布局，输出轴采用标准圆柱轴伸搭配键槽设计，能直接匹配市面上主流的联轴器、同步带轮安装规格，前端法兰的安装孔位采用等节距圆周分布，安装时不需要额外做转接板加工，能直接固定在设备的安装立板或者模组端面上。

　　设计过程中优先考虑了接线与调试的便利性，顶部的接线端子座采用模块化快插结构，强电供电、制动控制、信号反馈的接线端口做了明确的分区，现场布线时不需要反复核对线序定义，端子座外部带密封防护结构，能阻挡车间内的切削液飞溅、粉尘侵入，适配多数工业车间的使用环境。机身的散热结构没有采用额外的散热鳍片，而是通过定子外壳的金属壳体直接传导热量，在额定转速持续运行的工况下，壳体温度能控制在合理区间，既缩减了整机的径向尺寸，也避免了外置散热结构带来的安装干涉问题。

　　从安装边界来看，整机的轴向总长度控制紧凑，径向最大尺寸集中在中部定子段，后端的制动模块外径与定子段保持齐平，不会在安装时和周边的走线槽、传感器支架产生空间冲突；输出轴的伸出长度经过校核，搭配标准厚度的联轴器时，轴端不会顶到从动件的安装端面，也不会因为轴伸过短导致联轴器夹持长度不足、传动时出现打滑。制动模块的动作响应经过结构匹配，衔铁的行程控制在极小范围内，制动时不会产生明显的轴向冲击，不会对前端连接的精密传动件造成损伤，也能保证锁止位置的重复精度，满足精密定位工位的要求。

　　在实际选型适配时，这款电机可以直接替换同安装尺寸的普通直流伺服电机，不需要改动原有设备的安装孔位、接线逻辑，只需要额外接出制动控制的线路即可完成升级，对于旧设备的制动功能改造场景十分友好。机身的装配公差控制严格，定子与转子的同轴度、输出轴的径向跳动都符合伺服驱动的精度要求，运行时的振动量极小，不会带动周边的传感器出现检测误差，也能降低连接的丝杆、导轨等传动件的磨损速度。尾部的编码器集成在制动模块的后端，和制动结构做了物理隔离，制动时产生的微小振动不会影响编码器的信号采集精度，能持续稳定输出位置反馈信号，保证闭环控制的稳定性。
