三菱HG-RR153交流伺服电机结构设计

　　在自动化产线的传动选型环节，伺服电机的结构适配性直接决定整套设备的运行精度与长期可靠性，这款HG-RR153规格的交流伺服电机，在建模阶段就充分考虑了各类工业场景的安装适配需求，从输出轴的配合公差到接线座的防护结构，每一处细节都对应实际工况的使用要求。从实际应用场景来看，这类中惯量交流伺服电机常被用于数控机床的进给轴驱动、包装机械的拉膜辊传动、电子制造设备的精密位移平台驱动，以及工业机器人的关节动力输出，不同场景对电机的安装尺寸、输出扭矩特性、接线方向都有差异化要求，建模时特意保留了所有安装基准面的形位公差参考，方便选型人员直接核对设备安装空间的边界条件。

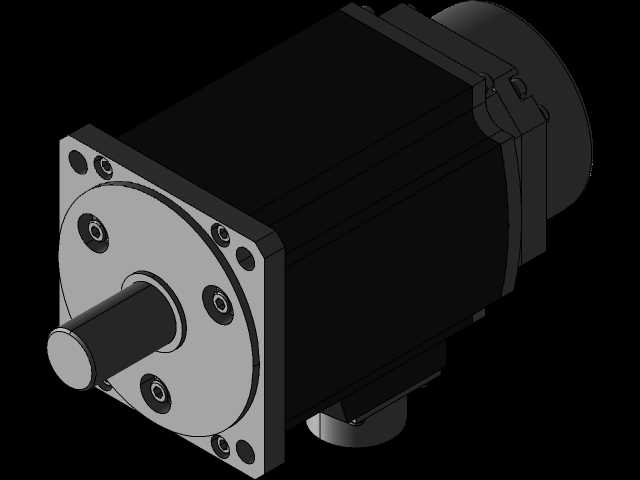

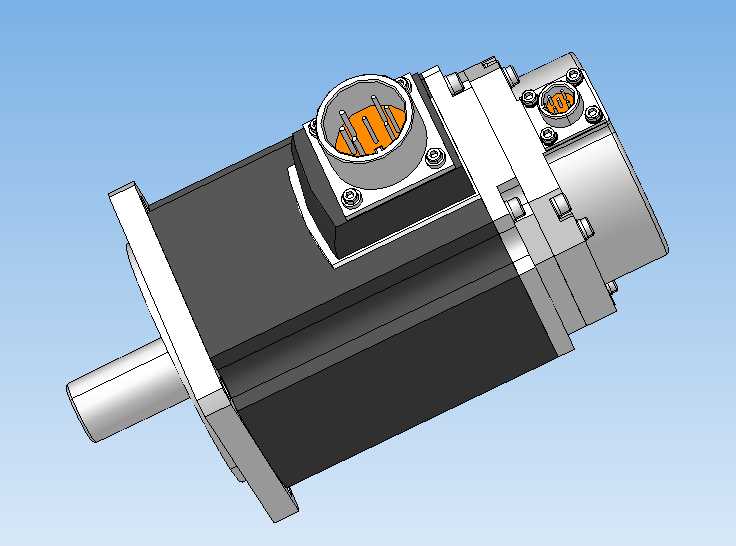

　　从功能特性来看，这款电机采用方形法兰安装结构，输出轴为标准圆柱轴带键槽设计，可直接搭配联轴器连接负载端，也可通过同步轮、齿轮等传动件实现动力传递；机身主体的散热筋结构在建模时做了等比例还原，实际使用中可通过机身表面的对流散热带走持续运行产生的热量，避免长时间高负载运行出现过热退磁问题。电机尾部的编码器防护壳与机身采用一体化止口定位，保证编码器与转子轴的同轴度，避免运行过程中出现信号偏差导致的定位不准问题；顶部的接线座采用航空插头式结构，建模时还原了插头的插针布局与锁紧螺纹结构，实际接线时可快速完成动力线与编码器线的对接，插头自带的密封圈可阻挡车间内的切削液、粉尘进入接线腔，适配机加工、食品包装等多粉尘、多溅液的工况。

　　设计思路上，整个模型采用分部件参数化建模逻辑，将定子外壳、转子组件、前端盖、后端盖、接线座、编码器罩分别作为独立建模特征，每个部件的配合面都保留了实际生产中的装配间隙参考，结构设计人员可直接提取模型中的安装孔位尺寸、轴伸长度、法兰止口直径等参数，无需重新测绘就能完成安装板、传动连接件的配套设计。考虑到不同设备的布线方向差异，顶部接线座的安装方向在模型中保留了可调整的装配约束，实际安装时可根据设备内部的走线空间旋转接线座角度，避免线缆过度弯折导致的接触不良问题。

　　外形尺寸与安装边界方面，这款电机的方形法兰边长、法兰安装孔的孔距、轴伸直径与长度都严格按照对应规格的实际产品尺寸还原，前端盖的止口凸台尺寸可直接与设备安装板的定位孔配合，保证电机输出轴与负载轴的同轴度，减少运行过程中的径向跳动。机身的总长度从法兰安装面到编码器尾部的尺寸做了精准还原，选型时可直接核对设备内部的安装纵深空间，避免出现电机尾部与设备内部结构干涉的问题；输出轴的键槽尺寸、轴端的螺纹孔结构都在模型中完整呈现，设计连接件时可直接匹配对应的键、锁紧螺钉规格，减少反复核对尺寸的工作量。

　　从结构细节来看，电机外壳的所有棱角都做了工艺倒角处理，既避免装配过程中划伤操作人员，也能减少应力集中，提升外壳的结构强度；前端盖的轴承室结构在模型中做了分层呈现，可清晰看到轴承的安装位置与密封结构，实际维护时可参照模型结构快速完成轴承的拆卸与更换。接线座内部的走线槽、固定线缆的压线结构也做了还原，方便电气设计人员核对线缆的弯曲半径，规划设备内部的走线路径。对于需要做设备运动仿真的工程师来说，模型中转子与定子的配合边界、输出轴的旋转中心都做了明确的基准参考，可直接添加旋转驱动约束，模拟电机带动负载运行的动作过程，验证整套传动机构的运动是否存在干涉，提前排查设计缺陷。
