带制动功能的HF-JP203B交流伺服电机

　　在自动化产线的垂直轴传动、数控机床的进给轴驱动、需要快速停机定位的物料搬运机构中，普通伺服电机在断电后容易受负载重力、惯性冲击出现轴端滑移，轻则造成定位偏差，重则引发撞机、工件坠落等安全事故，带制动器的交流伺服电机正是为解决这类场景痛点设计的动力执行部件。这款HF-JP203B型号的伺服电机，将失电式制动模块集成在电机非输出端的尾座位置，不需要额外占用安装空间，制动模块采用弹簧加压、电磁释放的结构，当驱动器断电或者触发急停信号时，制动摩擦片会在弹簧力作用下牢牢抱死电机转子轴，保持轴端位置锁定，避免负载移位。

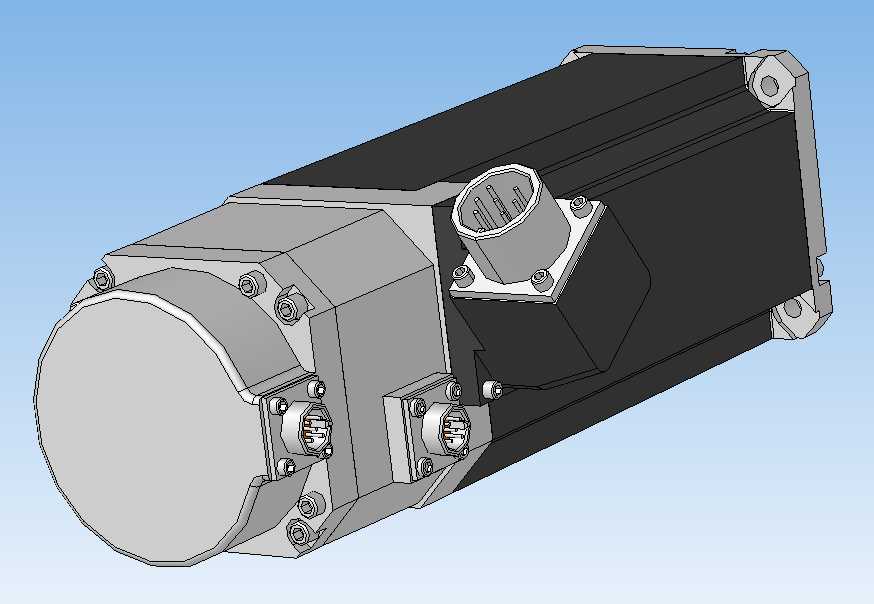

　　从结构设计逻辑来看，这款电机的整体布局遵循伺服电机的经典同轴排布：输出端采用方形法兰安装面，法兰上的安装孔位按照标准伺服尺寸公差设计，定位止口的同轴度控制在0.02mm以内，保证和设备安装面的配合精度，输出轴为带键槽的圆柱轴，轴端的中心孔可用于安装编码器反馈件或者外接联轴器，轴伸长度经过校核，既保证和联轴器的配合接触长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂负载过大引发轴承早期磨损。电机机身采用挤压成型的铝合金壳体，表面带有轴向散热筋，在自然对流散热条件下就能满足额定工况下的散热需求，不需要额外加装散热风扇，降低了运行时的风噪和振动。尾端的制动模块和电机本体采用一体化封装，制动线圈的供电引线和电机动力线、编码器引线从同一侧的出线座引出，方便现场布线时统一整理走线槽，避免多组线缆分散拉扯导致接线松脱。

　　在安装边界方面，这款电机的方形法兰边长、机身总长度、轴径尺寸都和同功率段的标准交流伺服电机保持互换性，设备升级改造时不需要重新加工安装板，只需要匹配对应的驱动器参数、接好制动线圈的供电线路即可替换原有普通伺服电机。安装时需要注意，法兰面和设备安装面之间要保证平整无凸起，固定螺栓要按照对角顺序逐步拧紧，避免法兰面受力不均导致电机壳体变形，影响内部轴承和定转子的同轴度。输出端和负载连接优先选用弹性联轴器，补偿安装时的少量径向、角向偏差，不要采用刚性连接直接套在负载轴上，否则运行时的附加弯矩会加速轴承损坏，甚至导致输出轴断裂。

　　功能特性上，这款电机的制动器为失电制动类型，只有在制动线圈通入额定电压时摩擦片才会释放，电机轴可以自由转动，一旦线圈失电，制动动作在几十毫秒内即可完成，能够快速锁定转子位置，特别适合垂直升降轴、倾斜布置的传动机构，防止断电后负载下滑。电机本体的交流伺服设计具备高响应特性，转子惯量经过匹配优化，能够快速跟随驱动器的位置指令，在频繁启停、正反转切换的工况下也能保持稳定的位置精度，编码器的反馈分辨率满足高精度定位需求，可用于电子制造设备的贴片头驱动、包装机械的送膜辊驱动、自动化仓储的堆垛机行走驱动等场景。

　　实际选型应用时，需要核算负载的总惯量和电机转子惯量的匹配比，一般建议不超过5倍，若负载惯量过大需要额外选配减速箱来匹配惯量，同时要核算制动模块能够承受的静态保持扭矩，确保在负载最大偏载、重力作用下，制动器的摩擦力矩能够可靠锁定轴端，不会出现滑移。日常维护时，不需要对制动模块进行额外的润滑保养，摩擦片的磨损量在正常使用周期内可以满足全寿命需求，只需要定期检查出线部位的线缆有没有破损、固定螺栓有没有松动即可。电机运行时的表面温度在额定负载下不会超过绝缘等级允许的范围，安装时不要在电机壳体表面覆盖保温材料，避免影响散热导致绕组过热降额。
