三菱HF-JP203B_B交流伺服电机结构设计

　　在自动化产线的定位传动场景里，伺服电机的选型与结构适配直接决定了整套设备的重复定位精度与动态响应表现，这款交流伺服电机的三维结构还原，完全围绕实际工业安装与运行需求搭建，没有多余的装饰性结构，每一处几何特征都对应实际生产中的装配与功能要求。从实际应用场景来看，这类中功率交流伺服电机常被用在数控加工设备的进给轴驱动、包装机械的拉膜与切刀传动、电子制造设备的贴装头位移驱动、工业机器人的关节动力输出等场景，这些场景普遍要求电机在低速运行时输出足够的额定扭矩，高速运转时保持转矩平稳，同时在频繁启停、正反转切换的工况下不会出现失步或者过冲问题，因此在结构设计阶段，就需要把定子、转子、编码器连接端、动力输出轴、安装法兰这些核心部件的配合公差做精准还原。

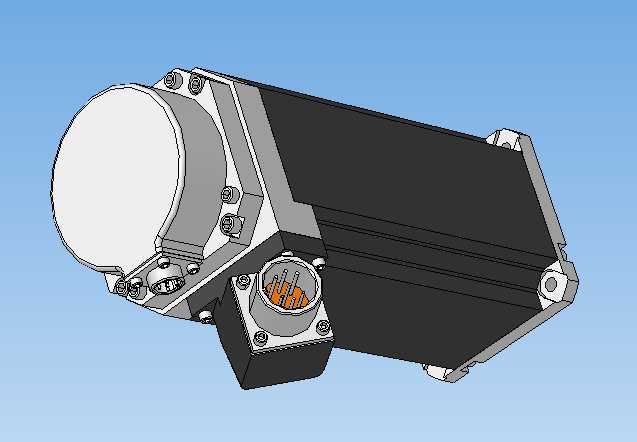

　　从功能特性的结构体现来看，电机主体的方形机壳设计并非随意选择，这种截面结构相比圆形机壳，在安装时能够提供更好的防转定位效果，尤其是在侧装或者倒装的工况下，方形安装面与设备安装板的接触面积更大，配合安装止口的定位，可以避免电机在高频正反转时出现连接松动。机壳侧面的航空插头连接座做了凸起的防护结构，实际使用中这个位置是动力线与编码器线的接入端，凸起的围边可以避免车间内的切削液、粉尘直接冲刷接插件的密封位置，降低接线端进灰进水导致的信号干扰或者短路风险，接插件内部的插针排布也按照动力相序、编码器信号、制动接线的实际位置做了还原，方便设计人员在做布线布局时直接参考接插件的出线方向，预留足够的线缆弯曲半径。

　　动力输出端的法兰安装面做了精准的止口凸台设计，这个止口的直径公差与同轴度是整个电机安装的核心基准，在实际装配时，止口与设备安装板的定位孔配合，能够保证电机输出轴与负载端的连接轴保持同轴，避免因为偏心导致的联轴器磨损、轴承发热等问题。输出轴的轴径、键槽尺寸都按照对应功率段的标准规格设计，轴端的螺纹孔用于安装联轴器或者同步轮的锁紧挡片，防止高速运转时传动件出现轴向窜动。电机尾部的编码器安装腔做了密封结构设计，编码器是伺服电机实现闭环位置控制的核心部件，这个腔体的结构既要保证编码器与转子轴的同轴连接，又要隔绝外部的振动与粉尘干扰，因此在三维结构里还原了编码器安装座的定位台阶、密封槽的位置，方便设计人员在做整机结构时参考编码器端的安装空间，避免尾部与设备其他部件发生干涉。

　　从安装边界的尺寸还原来看，这款电机的整体长度、法兰安装孔的孔距、安装孔的螺纹规格、输出轴的伸出长度、接插件的突出高度都按照实际产品的安装尺寸做了1:1还原，在做设备布局设计时，可以直接将这个模型导入装配体，核对电机与周围走线槽、防护板、其他传动部件的间隙，尤其是在一些安装空间紧凑的设备里，比如小型数控车床的X轴驱动、桌面型贴片机的Y轴传动，电机的外形尺寸直接决定了整个设备的结构紧凑度，精准的三维模型可以帮助设计人员提前规避安装干涉问题，减少实际加工装配时的改模成本。另外，电机外壳的散热筋结构也做了细节还原，这些沿轴向分布的散热筋可以增加机壳的散热面积，在电机持续额定负载运行时，能够把绕组产生的热量更快散发到空气中，避免电机因为过热出现转矩降额或者报警，散热筋的高度与间距也符合实际的冲压或者压铸工艺要求，没有出现无法加工的薄壁或者尖角结构。

　　在设计思路上，整个模型的结构拆分完全按照实际电机的装配层级搭建，从前端盖、定子总成、转子总成、后端盖、编码器组件、接线座组件各个部分都做了独立的结构还原，而不是做成一个整体的实体模型，这样设计人员在做结构校核时，可以单独查看每个部件的配合关系，比如前端盖轴承室与轴承的配合公差、转子轴与轴承内圈的配合长度、定子与机壳的过盈配合位置，这些细节对于做电机二次开发或者定制化安装结构的工程师来说非常重要，比如需要给电机加装外置刹车、额外的散热风扇或者特殊的输出转接法兰时，就可以直接在现有模型的基础上修改对应的安装接口，不用从零开始测绘。另外，模型上的所有安装孔、倒角、退刀槽这些工艺特征都没有省略，这些细节虽然不影响整体外观，但在实际加工与装配时都是必须的结构，比如安装孔的倒角可以方便螺丝拧入，避免孔边的毛刺影响螺丝的贴合度，轴端的倒角可以方便联轴器的安装，不会刮伤联轴器的内孔表面。

　　从实际选型的角度来看，这类伺服电机的结构设计直接决定了它的负载适配范围，比如输出轴的径向承载能力、法兰的安装刚性、机壳的防护等级对应的结构设计，都能在三维模型上找到对应的特征，相比单纯看二维样本上的尺寸参数，三维模型可以更直观地展现电机的空间占用情况，以及各个接口的相对位置，帮助工程师在设计阶段就完成布线、安装、维护空间的预留，比如接插件在电机侧面的位置，决定了线缆是从左侧还是右侧出线，在做多轴排布的设备时，就可以提前规划线缆的走向，避免不同电机的线缆互相干扰，也方便后期维护时插拔接线。
