三菱HF-JP153_B交流伺服电机结构

　　在自动化产线的进给轴驱动、数控机床的主轴伺服控制、工业机器人关节动力输出这类对位置精度、转速稳定性有严苛要求的场景里，交流伺服电机始终是核心执行部件，这款HF-JP153_B型号的伺服结构，完全贴合中大功率点位控制与连续轨迹控制场景的安装适配需求。从实际选型适配的角度看，这类伺服电机的输出端轴径、安装法兰止口尺寸严格遵循通用伺服安装规范，可直接替换同功率段的同规格伺服产品，无需额外修改设备端的安装板开孔、联轴器适配尺寸，能大幅缩短设备改型、备件替换的调试周期。电机本体的外壳采用散热筋一体化压铸结构，黑色的主体壳体部分为高导热铝合金材质，表面做了哑光氧化处理，既可以在连续高负载运行时快速将绕组产生的热量传导到外界环境，

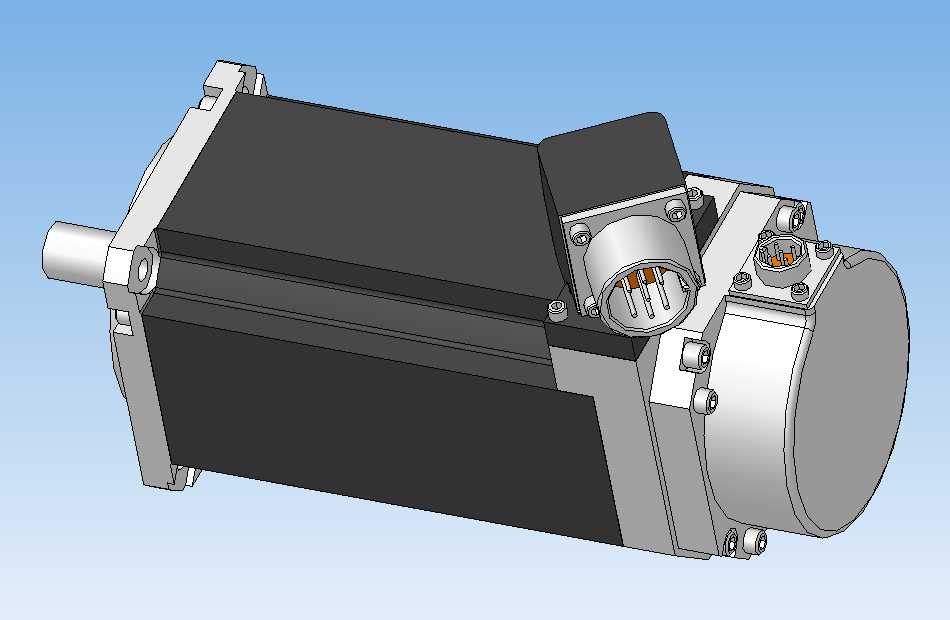

　　避免定子绕组过热退磁，也能在车间多油污、多金属粉尘的工况下减少污渍附着，日常维护时仅需用干燥压缩空气吹扫即可清理表面积尘。电机尾部集成的编码器连接座、动力接线座采用侧出式布局，接线端子做了防呆定位设计，现场接线时不会出现相序接反、编码器引脚错位的问题，连接器的防护等级达到IP65，可适配有少量切削液飞溅的机加工车间工况，不用额外加装接线防护套。从三维建模的结构还原度来看，这个模型完整复现了电机本体的所有安装边界：前端法兰的安装孔位间距、输出轴的键槽尺寸与轴向伸出长度、尾部编码器罩的外形轮廓、接线座的朝向与安装空间预留，都和实物的装配尺寸完全一致，结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，

　　不用反复核对二维样本的尺寸参数，能有效避免设计阶段出现安装空间不足、接线与周边结构件碰撞的问题。在功能特性层面，这款伺服电机的定子绕组采用集中式绕线工艺，转子内置高牌号永磁体，可实现低转速大扭矩输出，额定转速下的扭矩波动控制在极小范围内，适配需要低速进给、精确定位的场合，比如电子制造设备的贴装头驱动、包装机械的送膜轴控制，都能依靠它的高响应特性实现毫秒级的动作响应。模型里还原的电机本体安装脚座，支持法兰安装与脚座安装两种方式，工程师可以根据设备的布局空间灵活选择安装形式，脚座上的长条形安装孔可以适配小范围的安装位置调整，降低安装时的对位难度。做结构设计时要注意，这类伺服电机的尾部编码器部分不能承受敲击、撞击，

　　所以在模型里也预留了编码器侧的安全安装空间，周边30mm范围内不要布置硬质结构件，避免设备运行振动时磕碰编码器造成位置反馈失真。另外电机的动力线与编码器线走线时，要和设备的强电动力回路保持至少100mm的间距，这个模型里接线座的出线方向做了优化，侧出的接口可以让线缆自然向下弯折，不用过度弯折线缆就能连接到设备的走线槽，能延长线缆的使用寿命，减少长期弯折造成的线芯断裂故障。在3C检测设备的输送轴、光伏组件的排版机构、物流分拣线的摆轮驱动这类场景里，这款伺服电机的外形尺寸不会占用过多的设备内部空间，方形的本体结构可以紧密贴合设备的安装壁板布置，相比同功率的圆型壳体电机，能节省至少15%的横向安装空间，对于布局紧凑的小型自动化设备来说十分友好。模型上还原的所有紧固螺钉位置、密封胶条的安装槽位，也能给做电机拆解维修、定制化改装的工程师提供准确的结构参考，比如需要给电机加装外置刹车、额外的散热风扇时，可以直接参照模型上的后端盖连接孔位设计适配的连接法兰，不用反复测量实物尺寸。
