三菱BV-D系列4P四极低压断路器结构

　　这款四极开关对应的是低压配电系统里常用的4P微型断路器结构，日常在民用建筑三相入户总开、工业设备末端配电回路、通讯基站进线保护这类场景里出镜率极高，和普通3P开关不同，它同时对三根相线和中性线做分断与保护，能避免中性线断线带来的中性点偏移风险，尤其适合带单相负载的三相混合配电场景，比如商铺、小型加工车间的总进线端，或是数据机房里UPS输出端的配电保护，能在过载、短路故障出现时快速切断所有极的线路，防止故障范围扩大。

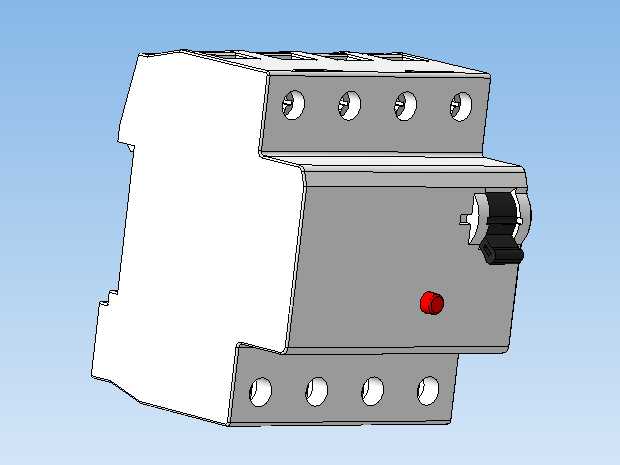

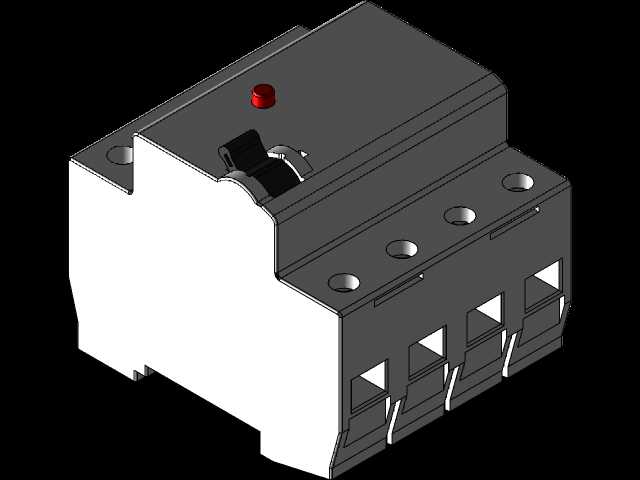

　　从结构设计来看，这款模型还原了导轨式安装的标准模数化外形，整体采用DIN导轨适配的卡扣结构，安装时直接卡入35mm标准导轨即可，不需要额外打孔固定，后期维护更换也能快速拆装。上下各四个接线端子分别对应进线侧和出线侧的A、B、C三相与N线，端子处设计有防触电护罩，接线完成后能遮挡带电部位，降低运维时的触电风险。正面的操作手柄有明确的分合位置标识，合闸时手柄向上推至到位点，分闸时向下扳动，故障跳闸时手柄会停在中间位置，运维人员能直观判断回路是否因故障脱扣，不需要逐个回路排查。正面的红色指示件是脱扣状态提示，当回路因过载或短路触发脱扣机构动作时，红色指示件会弹出，和正常分闸状态做区分，方便快速定位故障回路。

　　设计过程中首先要满足模数化配电的尺寸边界，整体宽度对应4个标准模数单元，每个模数18mm，总宽度控制在72mm，和同系列其他模数化产品能并排安装在标准配电箱内，不会出现尺寸干涉。进出线端子的接线范围适配6-25平方毫米的铜芯导线，端子螺丝的拧紧力矩控制在1.8-2.2N·m，既能保证导线压接可靠不松动，也不会因为力矩过大压伤线芯导致接触电阻过大发热。内部的脱扣机构采用热磁式脱扣原理，热脱扣元件对应过载保护，当回路电流长时间超过额定值时，双金属片受热弯曲推动脱扣机构动作，反时限特性匹配导线的载流量曲线，避免导线长期过载过热绝缘老化；磁脱扣部分对应短路保护，当回路出现远超额定值的短路电流时，电磁机构瞬间吸合推动脱扣杆，在毫秒级时间内分断触头，切断故障电流。

　　外壳部分采用阻燃耐冲击的热固性塑料材质，建模时还原了外壳的拼接卡扣结构，上下壳之间通过卡扣和少量定位柱配合，不需要额外螺丝就能紧密扣合，表面的散热槽设计在不降低外壳防护等级的前提下，能让开关内部工作时产生的热量及时散出，避免长期高温环境下塑料外壳老化、内部元件性能下降。操作手柄和外壳之间的缝隙做了防异物进入的挡边设计，能防止配电箱内的金属碎屑、灰尘进入机构内部卡滞脱扣部件，保证机构动作的可靠性。

　　在配电系统选型时，这类四极开关需要匹配回路的额定电流、短路分断能力参数，模型还原的外形结构能帮助结构设计人员在做配电箱三维排布时，准确预留安装空间，核算配电箱的整体尺寸，同时确认进出线的弯曲半径是否满足要求，避免现场安装时出现导线弯折过度、端子距离柜体侧壁过近导致电气间隙不足的问题。对于刚接触低压配电结构设计的人员来说，这个模型能直观展示模数化断路器的外部结构特征、安装配合尺寸，理解四极开关和三极、两极开关在接线端子数量、安装宽度上的差异，在做配电回路排布时能更合理地规划配电箱内的元件布局，保证不同回路之间的安全间距，同时预留足够的接线操作空间，方便现场施工和后期运维。
