西门子SIRIUS系列3TK2840安全继电器

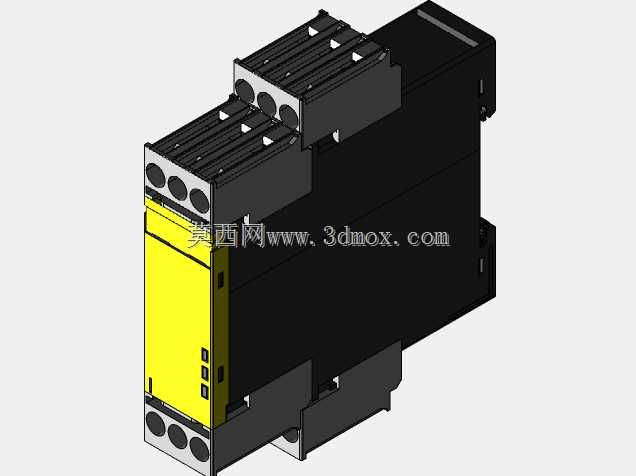

　　这款安全继电器的三维建模完全参照实物外部结构完成，所有外部尺寸均与量产实物保持一致，可直接用于自动化产线的电气柜布局设计、设备三维装配干涉校验、电气系统可视化演示等场景。在离散制造业的自动化生产线、机床设备、物流输送系统、包装机械等场景中，安全继电器是电气安全回路的核心执行元件，承担着监测急停按钮、安全门、安全光幕等安全输入器件状态，在触发安全信号时可靠切断动力回路输出，避免设备误动作带来的人员伤害与设备损坏风险，3TK2840作为西门子SIRIUS系列的经典安全继电器产品，广泛应用于各类需要达到对应安全等级的工业设备电气系统中。从功能特性来看，该款安全继电器采用强制导向式触点结构，具备常开常闭触点的机械联锁特性，

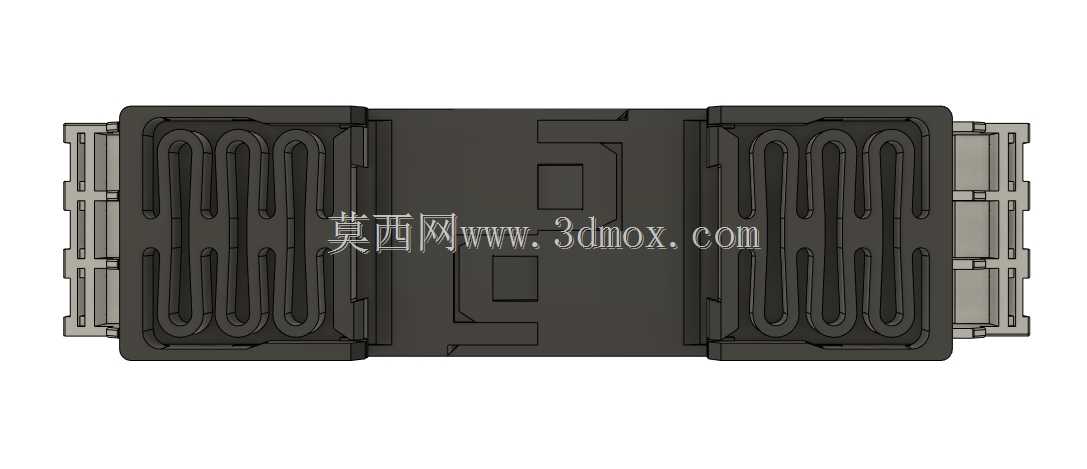

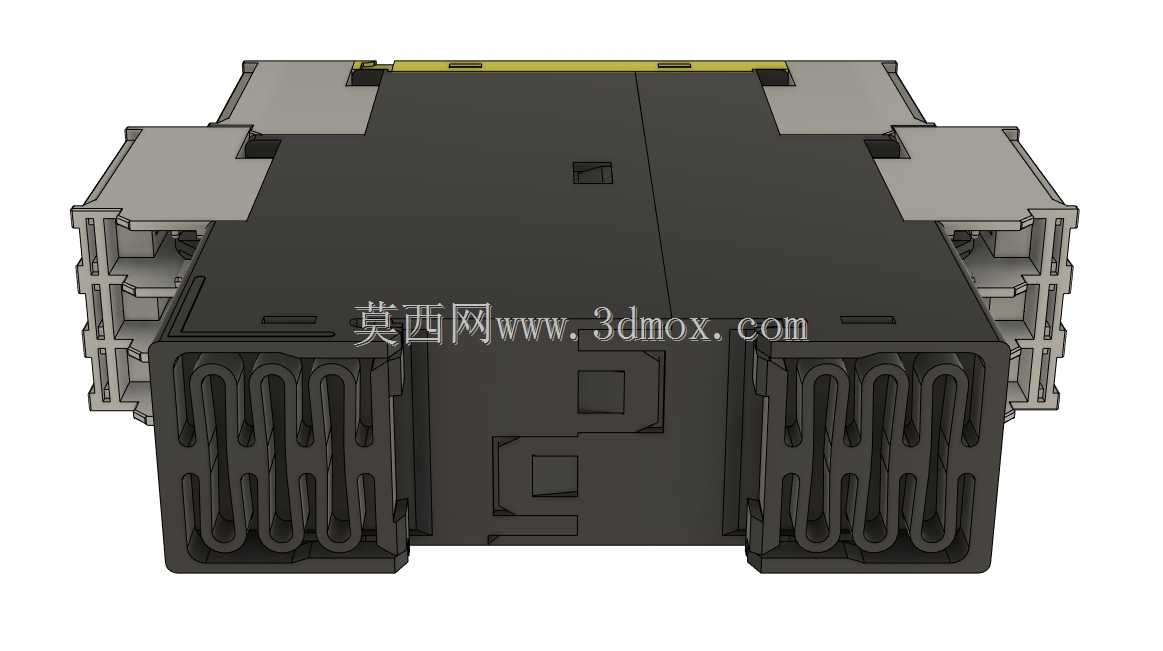

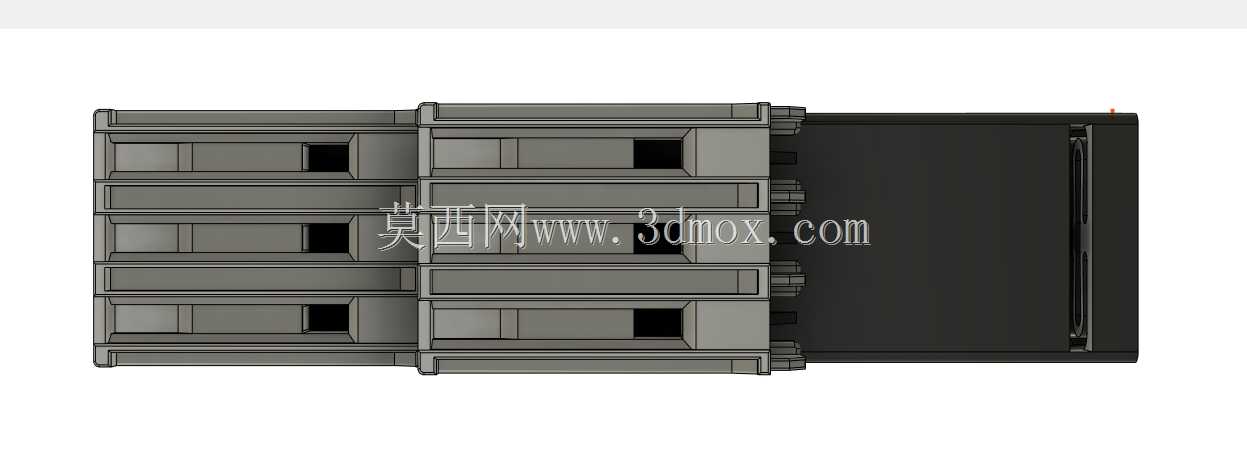

　　即使触点发生熔焊也能保证安全回路的可靠断开，可满足主流的工业安全等级要求，设备上设置的状态指示灯可直观反馈电源、运行、故障等工作状态，方便现场运维人员快速排查回路问题，接线端子采用螺钉压接式结构，适配常规线径的多股铜芯导线，端子排布清晰，A1、A2为线圈供电端子，Y1、Y2等端子对应安全输入与反馈回路，13/14、23/24等为安全输出触点，接线标识清晰符合工业电气器件的通用标识规范。建模过程中优先还原了器件的安装边界与外部装配特征，整体采用标准DIN导轨安装结构，底部的导轨卡扣结构完全还原实物尺寸，可直接卡装在35mm标准电气安装导轨上，器件整体宽度、高度、深度尺寸与实物完全匹配，在进行电气柜三维布局时，

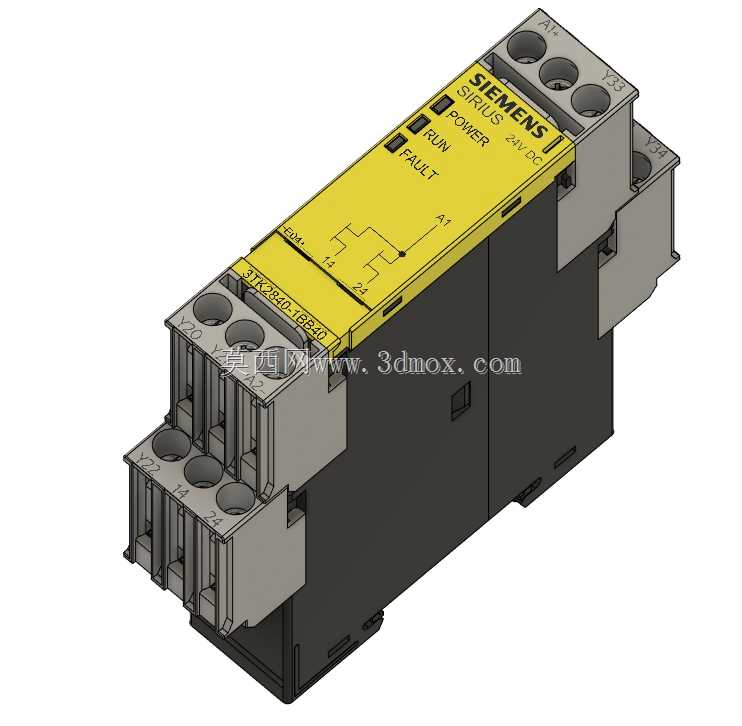

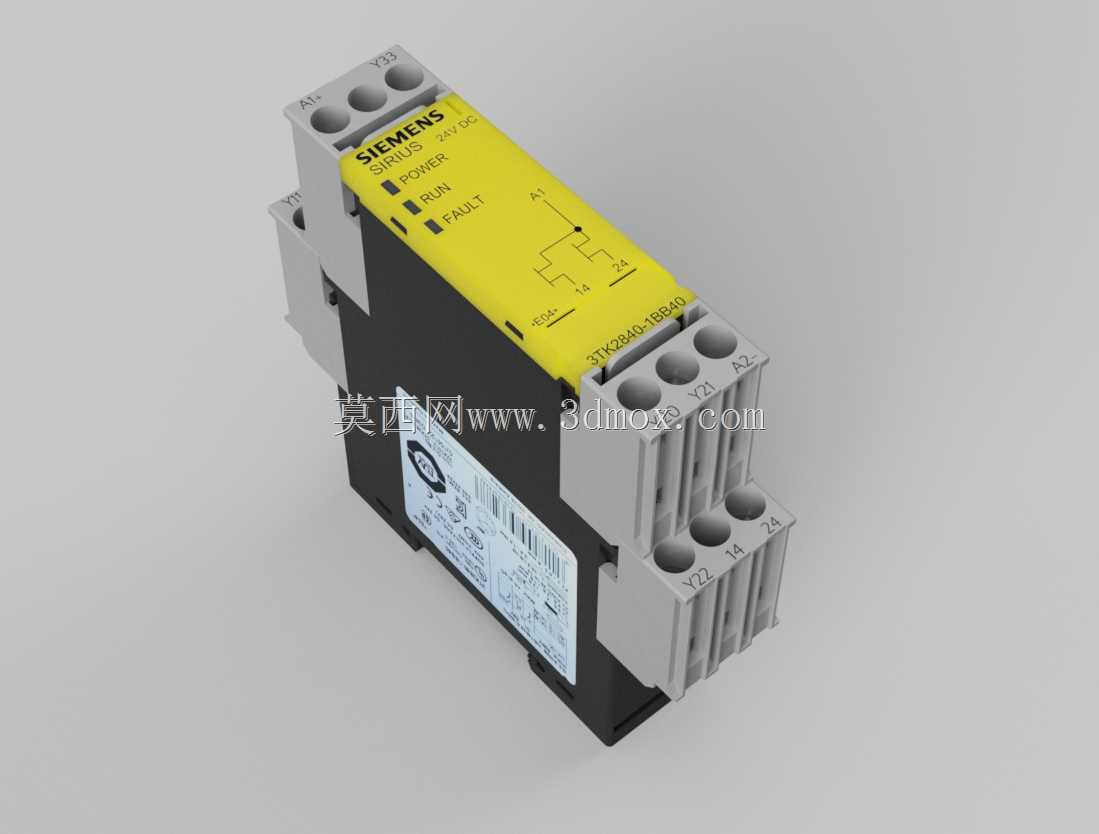

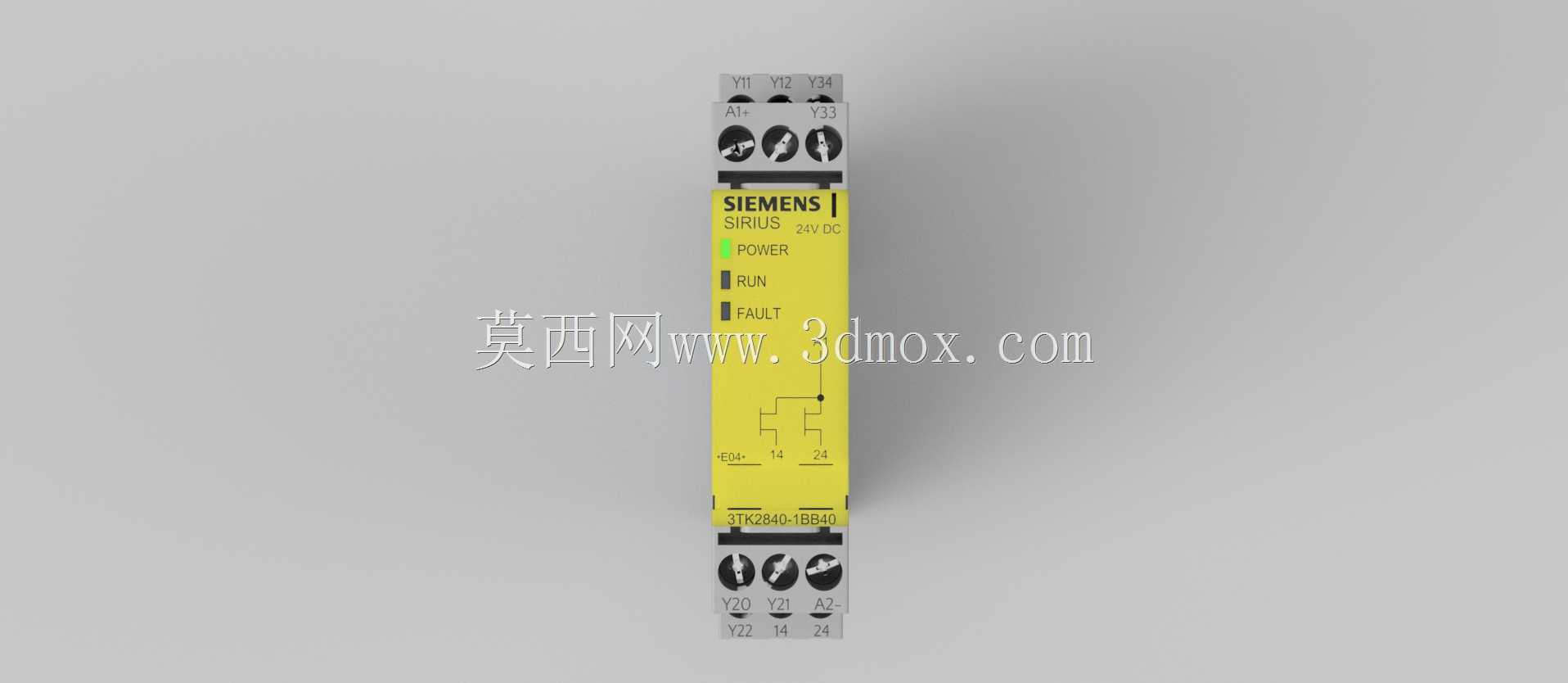

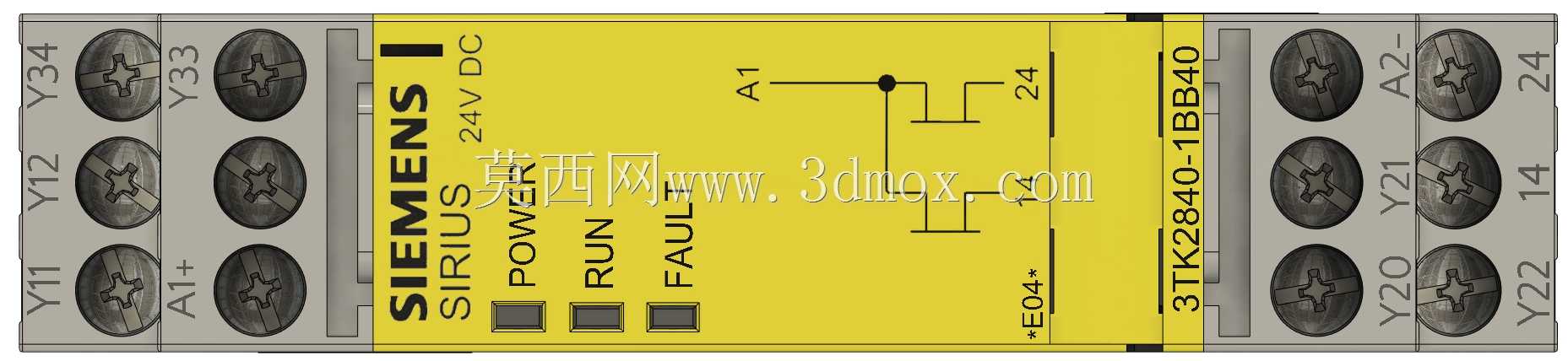

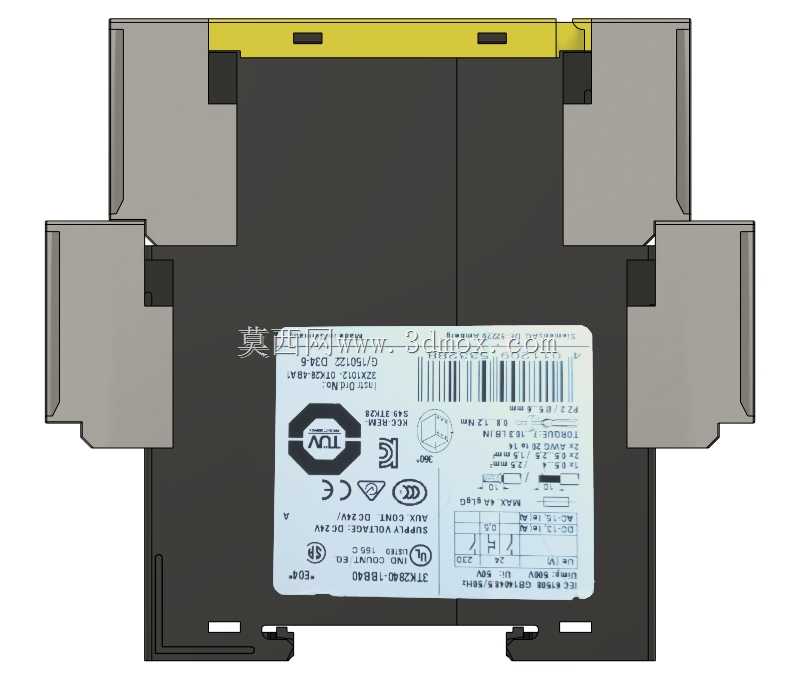

　　可直接调用该模型预留安装空间，校验与周边断路器、接触器、接线端子等器件的安全间隙，避免实际装配时出现空间不足、接线操作空间不够的问题。外壳部分的细节还原也完全贴合实物特征，上部黄色区域为功能标识区，印刷的接线原理图、品牌标识、型号标识、状态指示灯位置均与实物一一对应，侧面的标签区域预留了实物标签的安装位置，外壳的散热凹槽、端子防护结构、卡扣细节都做了等比例还原，可用于设备的数字孪生可视化场景、操作培训课件制作、产品展示动画制作等用途。需要注意的是该模型仅还原了器件的外部结构特征，未对内部的线圈、触点、电路板等组件进行建模，无法用于器件本身的结构拆解与内部性能仿真，仅适用于系统级的装配布局、外观展示、干涉校验类工作。

　　在实际设备选型配套中，该款继电器的安装空间要求、接线端子位置都可以通过该模型直接获取，无需反复核对二维样本尺寸，能大幅提升电气柜三维设计的效率，减少因尺寸核对偏差带来的装配返工问题，尤其是在多器件紧凑排布的小型电气柜设计中，精准的外部模型可以帮助设计人员合理规划器件排布位置，兼顾接线操作便利性与柜体空间利用率。
