集成制动功能的交流伺服电机结构设计

　　在自动化产线的垂直轴传动、高精度点位定位、断电位置保持类工况中，普通伺服电机往往无法满足负载锁止需求，一旦驱动系统断电，垂直布置的负载会在重力作用下下滑，轻则造成工装定位偏移、工件报废，重则引发设备碰撞、人员安全事故，集成制动器的交流伺服电机正是针对这类场景开发的驱动执行部件。这款带制动器的交流伺服电机，将电磁失电制动模块与伺服电机本体做了一体化集成设计，不需要额外在电机输出端加装外置制动单元，大幅缩减了传动链的轴向安装尺寸，给设备整体布局留出了更多设计余量。从结构设计逻辑来看，制动模块布置在电机非输出端的尾侧位置，和电机后端盖做了同轴定位配合，制动摩擦副的动作响应和电机驱动回路做了电气联锁：当电机驱动器接收到使能信号、

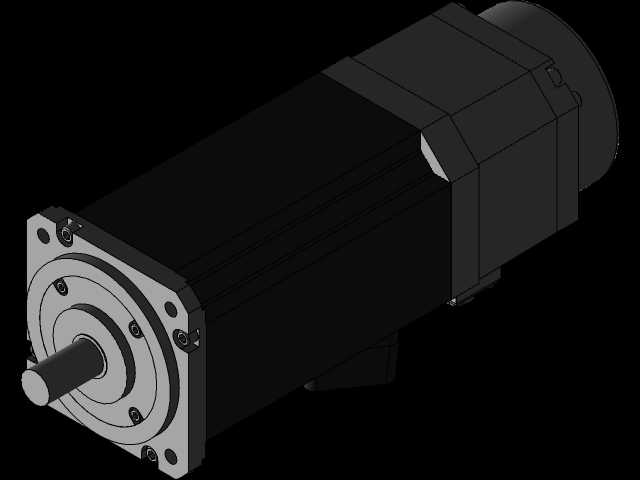

　　准备输出扭矩时，制动器的电磁线圈同步得电吸合摩擦片，解除输出轴的锁止状态，电机可以正常输出旋转扭矩；当驱动器断开使能、设备触发急停或者外部供电意外中断时，制动器线圈立刻失电，内置的压紧弹簧会推动摩擦副紧密压合，通过摩擦力直接锁止电机转子轴，在毫秒级时间内完成输出轴的位置锁定，避免负载出现位移。电机本体的结构设计充分考虑了工业现场的安装兼容性，输出轴采用标准的轴径配合尺寸，轴端预留了键槽结构，可以和同步带轮、联轴器、行星减速机等常规传动部件直接配合安装，不需要额外做轴径适配加工。电机的安装法兰遵循通用伺服的安装尺寸规范，止口直径、安装孔位的中心距都和同功率段常规伺服电机保持一致，设备设计人员在做方案迭代时，

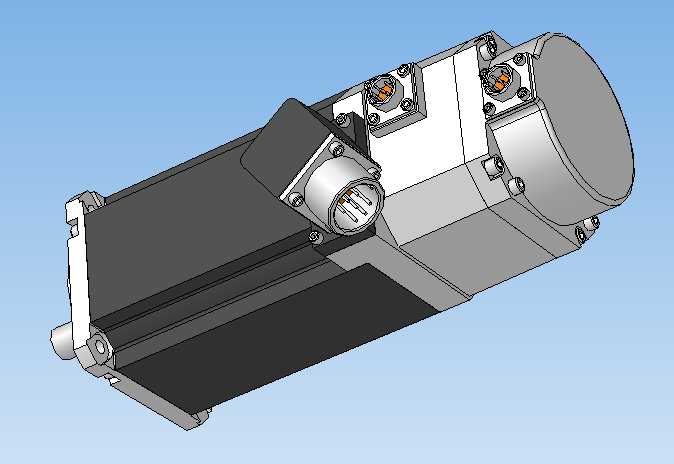

　　可以直接替换同规格无制动伺服电机，不需要重新调整安装板的孔位布局、也不需要重新核算传动中心高，大幅降低了设备改型的设计工作量。电机侧的电气接口采用分腔布置设计，动力线接口、编码器信号线接口、制动器供电接口分别做了独立的密封接插件布局，每个接插件都带定位防呆结构，现场接线时不会出现插错针脚的问题，接插件和电机壳体之间设置了密封胶圈，可以适配车间内多粉尘、少量切削液飞溅的常规工业环境，避免异物进入接线腔造成电气短路。从实际使用的边界条件来看，这款电机的制动模块静摩擦扭矩预留了足够的安全余量，选型时只需要保证负载折算到电机轴的静态扭矩不超过制动额定扭矩的70%，就可以满足断电长期锁止的需求，不需要额外放大电机的功率档位。

　　电机的转子做了高精度动平衡校正，高速运转时的振动幅值控制在极低水平，搭配高分辨率编码器可以实现精准的转速闭环和位置闭环控制，既可以用在电子加工设备的精密进给轴，也可以用在包装机械的牵引辊驱动、物流分拣设备的摆臂驱动等需要频繁启停、快速定位的工位。设计过程中针对制动模块的散热也做了专项优化，制动器的线圈安装位置和电机后端的散热筋结构做了热传导路径设计，电机长时间运行产生的热量可以通过后端盖快速传导到散热筋上，通过设备周边的空气对流带走热量，避免制动器线圈长期处于高温环境下出现绝缘老化、扭矩衰减的问题，延长制动模块的使用寿命。电机的整体外形做了棱角钝化处理，壳体采用高强度铝合金挤压成型，在保证结构刚性的前提下尽可能降低了整机重量，给设备的移动轴负载减重，间接提升了移动轴的动态响应性能。
