带制动功能三菱HG-RR353B交流伺服电机

　　在自动化产线的垂直轴传动、机床进给轴定位、工业机器人关节驱动这类对停机位置精度、断电防坠有硬性要求的场景里，带制动器的交流伺服电机是核心执行部件，这款HG-RR353B规格的伺服电机，就是针对中惯量、中高扭矩输出需求开发的驱动单元。从实际工程选型的角度看，这类集成制动器的伺服电机，核心解决的是普通伺服电机断电后无保持力矩、负载受重力或外力作用出现位移的问题，比如垂直布置的丝杠传动模组，一旦设备断电或者伺服使能断开，滑台搭载的负载如果没有外力约束就会下坠，轻则造成工位定位偏移，重则撞坏工装、砸伤操作人员，集成在电机尾部的失电制动器，会在电源断开的瞬间通过弹簧力压紧摩擦副，把电机转子锁死，保持足够的静制动力矩，避免负载移位。

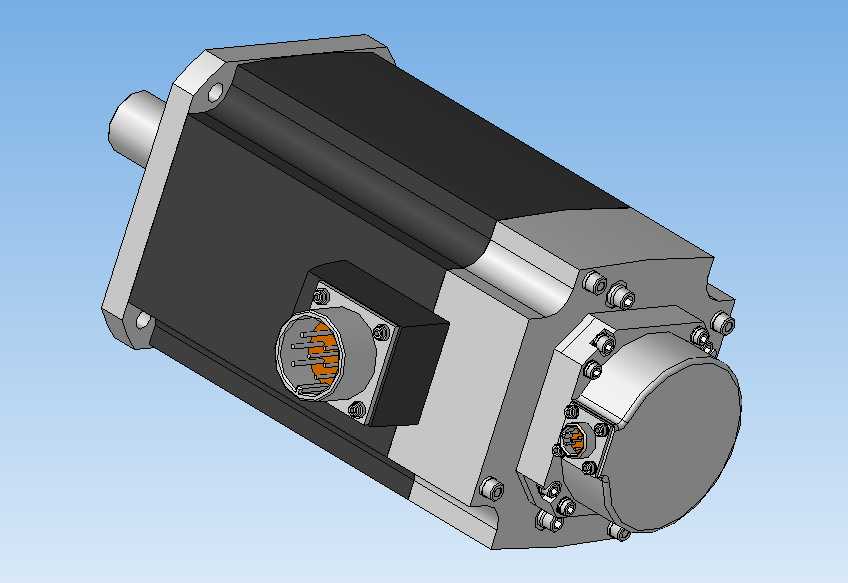

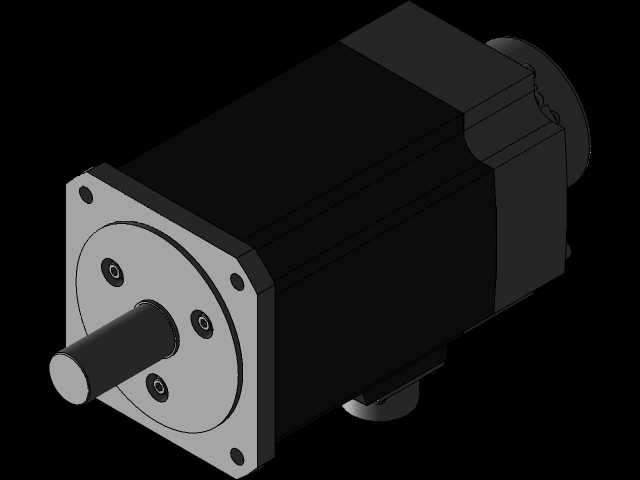

　　从结构设计的思路来看，这款电机采用了分段式的壳体布局，输出端的法兰面是安装基准，加工精度直接决定电机和负载连接的同轴度，前端盖内嵌的轴承要同时承受径向负载和部分轴向负载，匹配中惯量转子的设计，能在高速启停的时候保持足够的刚性，不会因为负载惯量匹配不当出现振荡。电机侧面的连接器座是动力线和编码器线的集成接口，做了防呆定位设计，现场接线的时候不会出现插错针脚的问题，接口的密封结构能阻挡车间里的切削液、粉尘进入电机内部，适配机加工、装配类车间的复杂工况。尾部的制动器模块和电机本体做了同轴集成，没有额外增加过多的轴向长度，不会给设备安装空间带来额外的负担，制动器的励磁线圈和电机动力回路做了联锁设计，只有当伺服使能接通、电机准备输出扭矩的时候，制动器才会通电释放，避免出现带制动启动的情况，减少摩擦片的无谓磨损。

　　做设备结构设计的时候，首先要关注这款电机的安装边界，输出轴的轴径、键槽尺寸要和联轴器、同步带轮的安装孔严格匹配，法兰面的止口尺寸是定位核心，安装的时候要保证止口完全嵌入负载端的定位孔，再锁紧安装螺栓，避免运行的时候出现偏心带来的振动。电机本体的径向尺寸要和安装位的避让空间做校核，尤其是侧面的连接器位置，要留出足够的线缆弯曲半径，不能让线缆在电机运行的时候和周边结构产生摩擦。轴向尺寸方面，因为尾部集成了制动器，比同功率不带制动的电机长出一段，设计安装座的时候要预留出尾部的散热空间，不能把制动器端盖完全贴死在安装板上，不然会影响制动器和电机本体的散热，长时间高负载运行的时候会出现过热报警，甚至烧坏励磁线圈。

　　从功能特性上看，这款交流伺服电机搭配对应的伺服驱动器，可以实现位置、速度、扭矩三种控制模式的切换，位置模式下可以通过编码器的高精度反馈实现微米级的定位精度，适合用在精密点胶、零件检测、数控进给这类对定位精度要求高的工位；速度模式下可以保持稳定的转速输出，不受负载波动的影响，适合用在输送线、卷绕机构这类需要恒定线速度的场景；扭矩模式下可以恒定输出设定的扭矩，适合用在压装、拧紧这类对输出力有严格要求的工序。内置的制动器是失电制动型，也就是正常通电运行的时候制动器是松开状态，一旦出现断电、伺服报警、急停触发的情况，制动器会立刻抱死转子，响应时间在几十毫秒级别，能在负载出现位移之前就完成锁止，安全冗余度足够满足工业设备的安全规范要求。

　　在实际建模和选型校核的时候，要注意电机转子的惯量参数和负载惯量的匹配比，一般建议负载惯量不要超过电机转子惯量的5倍，不然会出现响应滞后、定位过冲的问题，如果负载惯量确实比较大，就要在驱动器里调整增益参数，或者搭配减速机来做惯量匹配。另外制动器的静摩擦扭矩要大于负载折算到电机轴上的扭矩，还要留出1.5倍以上的安全系数，避免长时间使用后摩擦片磨损导致制动力矩不足，出现溜车的问题。电机表面的散热筋结构是自然散热设计，安装的时候不要遮挡散热筋的通风路径，如果是在密闭的设备舱里使用，还要额外考虑舱内的通风散热，避免电机工作温度超过绝缘等级的允许范围，缩短电机的使用寿命。输出轴的油封结构能防止齿轮箱里的润滑油进入电机内部，也能阻挡外部的灰尘进入轴承腔，日常维护的时候不需要额外拆解电机，只需要定期检查连接器的紧固情况、安装螺栓的锁紧力矩，就能保证电机长期稳定运行。
