机器人生产线工艺过程控制模块结构

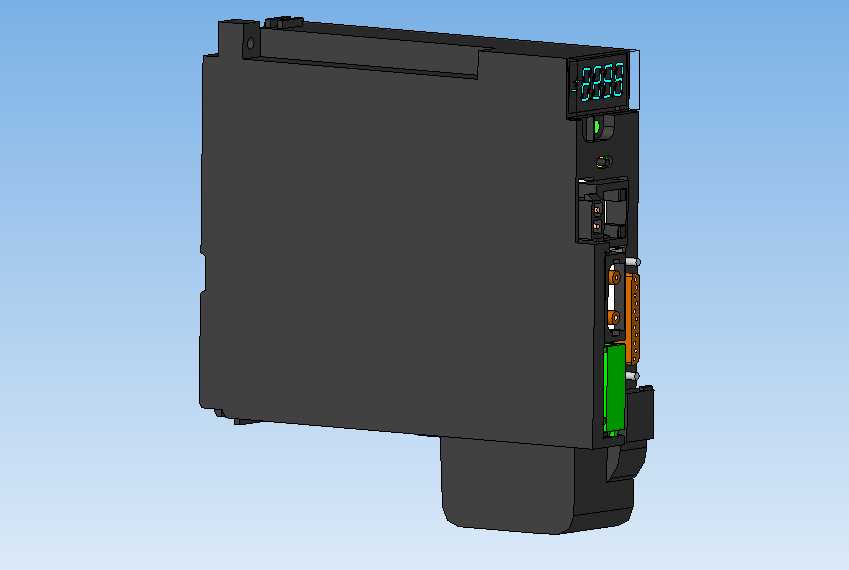

　　这款控制模块是面向机器人自动化生产线的核心电控单元，主要适配三菱电机系列产线的工艺流程管控需求，在汽车零部件装配、3C电子组装、物流分拣等多工位联动的机器人产线中承担逻辑运算、信号中转、动作时序调度的核心作用。从结构设计来看，整体采用标准工业导轨安装的模块化壳体设计，主体外壳选用阻燃ABS工程塑料注塑成型，表面做细磨砂哑光处理，避免车间强光反射对运维人员视线造成干扰，壳体边角全部做R3圆角过渡，既可以减少安装搬运过程中的磕碰损伤，也能避免尖锐边角划伤操作人员。模块正面集成了高亮数码显示单元，可实时显示当前工位的工艺参数、运行状态码与故障告警信息，显示窗外侧加装高透PC防护片，具备防灰尘、防轻度飞溅的防护能力，适配车间多尘、

　　存在少量切削液飞溅的复杂工况。显示区域下方设置了状态指示灯组，分别对应电源接通、运行状态、通讯链路、故障告警四类核心状态，运维人员在巡检通道内即可快速识别模块运行状态，无需近距离操作设备。模块侧部的接口区域做了分层布局设计，电源接口、工业总线通讯接口、IO信号接口分别设置独立的防呆插槽，不同功能的接口采用差异化的颜色标识，现场接线时可通过颜色快速区分接口类型，大幅降低接错线的概率，接口外侧预留了线缆固定卡扣的安装位，接入的通讯线缆与动力线缆可通过卡扣固定，避免设备运行过程中受震动拉扯导致接口松动。在安装边界设计上，模块严格遵循工业PLC安装的标准尺寸规范，宽度适配标准DIN导轨安装槽位，安装后与相邻同系列模块的间隙预留2mm，

　　既保证多模块并排安装时的散热通风需求，也方便后期单独拆卸维护某一模块时无需拆解周边组件。模块底部设置了弹性锁扣结构，对准导轨按压即可完成快速固定，拆卸时只需拨动锁扣即可将模块从导轨上取下，单人即可完成更换操作，大幅缩短产线故障停机的维护时间。从内部结构布局来看，模块的主控电路板、电源处理电路、通讯隔离电路做了分层排布，强电与弱电区域之间设置金属隔离屏蔽片，避免电源回路的电磁干扰影响通讯信号与逻辑运算的稳定性，电路板上的核心芯片全部贴装导热垫与壳体内部的散热筋接触，将工作时产生的热量通过壳体整体散出，无需额外加装散热风扇，既减少了故障点，也避免风扇积尘带来的维护需求。在实际产线应用中，该模块可对接产线上的工业机器人本体、

　　输送线驱动电机、视觉检测单元、气动执行元件等多类设备，通过预设的工艺程序协调各设备的动作时序，比如在机器人抓取工位，模块接收到视觉系统传递的工件位置信号后，会先触发输送线暂停定位，再向机器人发送抓取动作指令，待机器人完成抓取放置动作后，再触发输送线运行将工件送入下一个工位，整个流程的信号响应延迟控制在毫秒级，保证产线连续运行的节拍稳定性。针对工业现场常见的电压波动问题，模块的电源输入端设计了宽电压适配电路与浪涌保护结构，可承受一定范围内的电压瞬时波动，避免车间大型设备启停时的电压冲击造成模块重启或损坏。模块的外壳防护等级达到IP20，可阻挡直径大于12mm的固体异物进入，适配安装在带柜门的工业控制柜内部，与柜内的断路器、接触器、接线端子等元件配合组成完整的产线电控系统。在建模细节处理上，完整还原了模块的所有外部结构特征，包括壳体的拼接缝隙、接口的插针结构、指示灯的透光区域、导轨锁扣的弹性结构，所有装配关系都按照实物的配合公差做了对应设置，可直接用于产线电控柜的布局仿真、安装干涉检查，也可作为电气设计人员做控制柜三维布线时的参考模型，提前预判线缆走向与安装空间的匹配度，减少现场安装时的整改工作量。
