带制动功能直流触控伺服电机结构

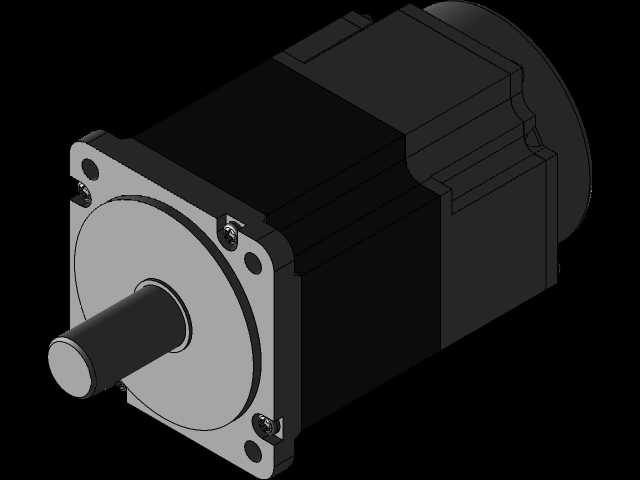

　　这款带制动功能的直流触控电机，在自动化产线的定位工位、垂直升降负载机构、需要快速启停的精密传动场景中应用十分广泛，区别于普通无制动的直流电机，它自带的制动模块可以在断电瞬间锁止输出轴，避免垂直负载出现下滑移位，也能在高速运转时快速缩短停车行程，减少工位等待的辅助时间，在3C电子装配线的取放料机构、小型数控设备的进给轴、包装设备的拉膜辊驱动单元里，这类集成制动的直流电机都是核心驱动元件。从结构设计来看，电机本体采用方形安装法兰的布局，输出轴为单伸式光轴配合键槽的设计，安装法兰上的四个通孔呈对称分布，适配常规的伺服电机安装孔位标准，不需要额外做转接板就能直接替换同安装尺寸的常规伺服电机，降低设备改型的设计成本。

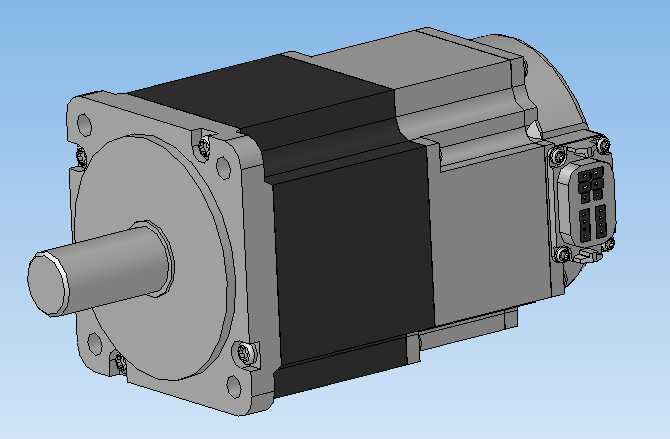

　　电机尾部集成的制动模块与编码器反馈单元做了一体化封装，接线端采用快插式连接器布局，所有信号接线与动力接线都集中在尾部的接线座上，现场布线时不需要拆解电机端盖，直接对准连接器卡扣插合就能完成接线，减少现场装配的接线错误率。设计过程中，制动模块的摩擦片与电机输出轴的同轴度做了严格的公差约束，避免制动时出现偏磨导致制动扭矩衰减，电机外壳的散热筋沿着轴向分布，在电机持续额定负载运转时，能通过自然对流将绕组产生的热量快速散出，不需要额外加装散热风扇就能满足S1连续工作制的散热需求，也避免了风扇运转带来的粉尘吸入与噪音问题，适合在洁净度要求较高的电子装配车间使用。安装边界方面，这款电机的方形法兰边长为60mm规格，输出轴直径为14mm，

　　轴伸长度为30mm，电机本体总长度不含输出轴为118mm，尾部接线座的突出高度为22mm，在做设备布局设计时，需要在电机尾部预留至少30mm的接线弯折空间，避免线缆过度弯折导致芯线断裂。制动模块的供电采用独立的直流24V供电回路，和电机动力回路分开布线，制动响应时间控制在50ms以内，在设备触发急停信号时，能快速锁止输出轴，避免工位出现碰撞事故。电机的转子做了动平衡校正，精度达到G2.5级，在3000转额定转速下运转时，机身振动幅值控制在0.02mm以内，不会因为振动导致连接的丝杠或者同步带出现异常磨损，也能保证末端负载的定位精度控制在±0.02mm范围内，满足精密装配的精度要求。从实际选型适配的角度，

　　这款电机适合搭配200W到400W功率区间的驱动场景，额定输出扭矩为1.27N·m，瞬时峰值扭矩可以达到3.8N·m，能满足短时间过载的工位需求，比如取放料时的瞬间加速、卡料时的短时过载脱困，不需要额外放大电机选型功率就能覆盖工况需求。电机的端盖采用压铸铝合金材质，表面做了硬质阳极氧化处理，在车间常规的油污、切削液飞溅环境下，不会出现锈蚀掉漆的问题，日常维护只需要定期检查接线连接器的紧固情况、制动摩擦片的磨损量即可，不需要拆解电机做内部保养，降低设备的后期维护成本。在做三维装配设计时，这款模型的安装基准面设置在法兰安装端面，输出轴的同轴度基准与法兰端面的垂直度公差都在模型里做了标注，导入装配体后可以直接通过配合约束完成装配，不需要额外调整基准位置，能有效缩短结构设计的建模周期，也方便在设计阶段做干涉检查，提前排查电机与周边护罩、走线槽的空间干涉问题。
