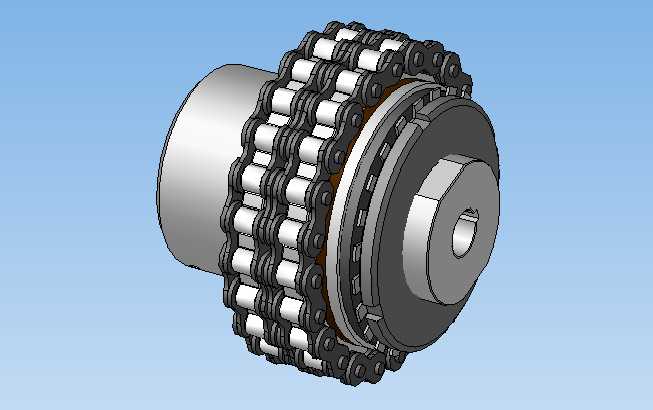

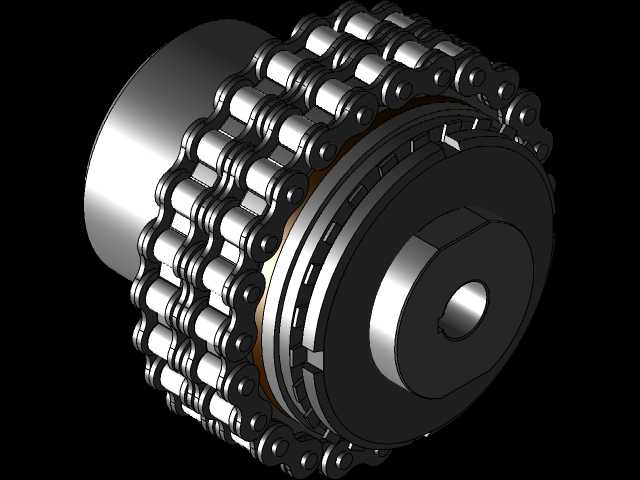

增扭型安全链式离合传动结构

　　在重载传动系统的过载防护场景中，这类带增扭结构的安全链离合器常被布置在动力输出端与执行机构的衔接位置，替代传统刚性联轴器的硬连接模式，解决输送线、矿山给料设备、小型工程机械传动链中突发卡滞导致的动力端烧损、传动件崩断的问题。和常规摩擦式安全离合器不同，该结构采用多排精密滚子链作为扭矩传递的中间载体，链节同时啮合输入端带齿轮毂与输出端离合盘的外齿，相比单排链结构，同等径向尺寸下能传递的额定扭矩提升40%以上，适配29mm至31mm区间的轴径安装需求，安装时无需额外扩孔或定制轴套，能直接匹配市面多数Y系列中小型电机、摆线针轮减速机的输出轴规格。

　　设计阶段优先考虑了过载脱开的响应灵敏度，离合盘内置的碟簧组预紧力经过精准调校，正常传动工况下，碟簧推动压盘将摩擦片与链轮组件牢牢压紧，链节与两侧齿毂无相对滑动，动力传递效率可达98%以上，不会出现普通摩擦离合器长期使用后打滑丢转的问题。当负载端扭矩超过设定阈值时，摩擦片间的静摩擦力不足以抵抗负载扭矩，链轮组件与输出端会产生相对滑转，此时多排链条会随滑转产生小幅轴向窜动，触发内置的行程感应凸台，可外接接近开关实现过载信号的即时反馈，无需拆解设备就能快速排查卡滞故障点。

　　从安装边界来看，该离合器的径向最大轮廓尺寸控制在120mm以内，轴向安装长度不超过85mm，适合安装空间局促的设备内部，比如自动化生产线的辊道传动组、包装机械的主传动箱、小型农机的动力输出轴位置。结构上没有采用复杂的滚柱或钢珠卡位结构，所有外露部件均为标准链传动件，后期维护时无需定制专用配件，磨损后仅需更换对应规格的多排滚子链或摩擦片即可，维护成本仅为进口同规格扭矩限制离合器的三分之一。

　　实际选型应用时需要注意，该结构不适合高速高频繁正反转的工况，链传动本身存在的微小多边形效应在转速超过1500rpm时会产生小幅振动，更适合工作转速在100-1200rpm区间的中低速重载传动场景。安装时要保证输入轴与输出轴的同轴度误差控制在0.1mm以内，避免偏载导致链节单侧磨损加剧，缩短离合器的使用寿命。离合动作触发后，无需手动复位，当负载端卡滞故障排除后，设备重启即可自动恢复扭矩传递，不会出现钢珠卡位式安全离合器脱开后需要人工盘车对位的问题，能有效减少设备故障停机后的恢复时间。

　　结构细节上，输入端轮毂采用45号钢调质处理，齿面高频淬火硬度达到HRC45-50，能承受链节啮合时的长期冲击载荷，输出端离合盘的摩擦片采用铜基粉末冶金材质，耐磨损性能优于普通石棉基摩擦片，长期滑转工况下也不会出现摩擦材料脱落导致的传动卡滞。多排链条的链板经过加厚处理，销轴采用合金钢渗碳淬火，能承受过载滑转瞬间的冲击载荷，不会出现链板断裂、销轴脱出的失效问题。整体结构没有采用一体化焊接设计，所有部件均为螺栓拼接结构，拆解时仅需松开端部的锁紧螺母就能依次拆分碟簧、压盘、摩擦片、链轮组件，方便现场检修人员快速更换易损件，无需将整个离合器从轴上完全拆下，大幅降低现场维护的操作难度。
