带制动功能接触式直流伺服电机结构

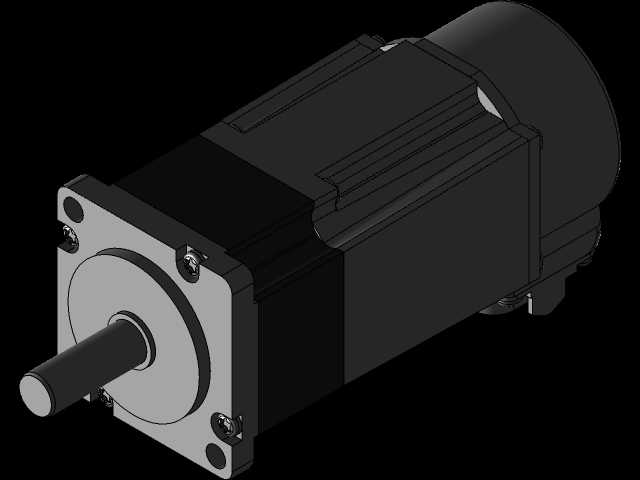

　　这款带制动器的接触式直流电机，在自动化产线的伺服进给、精密定位工位中有着极高的适配性，尤其适合需要断电锁止、防止负载位移的应用场景，比如垂直轴传动机构、精密装配工位的进给驱动、物流分拣线的精准停位单元，都能依靠其集成的制动结构，避免断电后负载滑移造成的工件磕碰、定位偏差问题。从结构设计逻辑来看，这款电机采用了集成化的布局思路，将制动模块与电机本体做了同轴整合，没有采用外置制动器的拼接式结构，大幅压缩了整机的轴向安装尺寸，对于安装空间局促的紧凑型设备而言，这种设计能有效减少动力单元的空间占用，给周边的走线、传动连接件留出更多排布余量。电机的输出轴采用标准圆柱轴伸设计，轴端预留了键槽安装位，既可以通过联轴器连接滚珠丝杠、

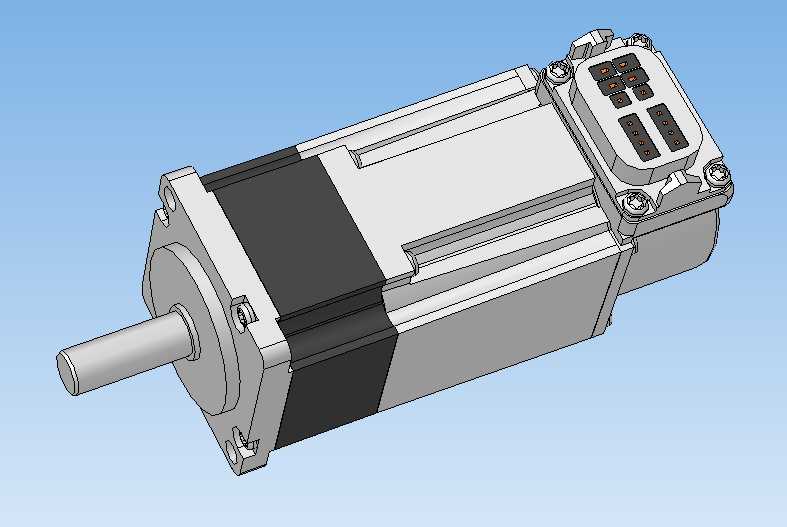

　　同步带轮做回转传动，也能直接适配小负载的直驱工位，轴伸的同轴度公差控制在行业常规精密级水平，能有效降低高速运转时的径向跳动量，减少传动过程中的振动传递，提升整套机构的运行平稳性。机壳部分采用分段式拼接结构，中段的散热段做了加厚的壳体设计，表面预留了平整的安装基准面，既可以通过前端法兰做端面安装，也能利用壳体侧面的安装平面做卧式固定，两种安装方式的基准面都做了精加工处理，能保证安装后电机轴与传动部件的同轴度要求，避免因安装偏差造成的轴承偏磨、轴封渗漏问题。尾部的接线模块采用集成式接插件布局，将动力线、制动控制线、编码器信号线的接口做了分区排布，每个接口都做了防呆设计，现场接线时不会出现插错针脚的问题，

　　接插件的防护等级能满足常规工业车间的使用要求，可抵御少量粉尘、切削液飞溅的影响，不需要额外加装复杂的防护外罩。内置的制动器采用失电制动设计逻辑，也就是设备正常供电运行时，制动器的电磁线圈吸合摩擦片，解除对电机转子的锁止，电机可正常运转输出扭矩；当设备断电或者触发急停信号时，电磁线圈失电，摩擦片在弹簧压力下抱紧转子轴，瞬间实现锁止，制动响应速度快，锁止扭矩能匹配电机的额定输出扭矩，不会出现锁止后负载溜车的问题。在设计建模过程中，这款电机的各部件配合公差都做了明确的预留，比如定子与机壳的过盈配合量、轴承与端盖的配合公差、制动摩擦片的活动间隙，都按照实际量产的工艺要求做了参数设定，模型的各安装孔位、接口尺寸都和实物完全一致，

　　结构工程师在做设备整体布局时，可以直接调用这个模型做干涉检查，不需要反复核对样本尺寸，能大幅缩短设计阶段的选型校验时间。从安装边界来看，电机的前端法兰安装孔采用圆周均布设计，孔位间距、法兰止口尺寸都符合通用伺服电机的安装尺寸标准，可直接替换同功率等级的常规无制动直流电机，不需要对原有设备的安装位做二次加工，设备改造升级的适配成本很低。电机尾部的接线端突出高度也做了控制，在做卧式安装时，尾部接插件不会和安装底板产生干涉，接插件的出线方向可根据实际走线需求做小角度调整，能适配不同方向的走线布局，减少线缆的弯折应力，提升线缆的使用寿命。另外，电机的转子部分做了动平衡优化设计，模型中转子的配重结构也做了还原，在额定转速范围内运行时，转子的不平衡量控制在允许范围内，不会因为高速运转产生额外的振动，对于精密检测、精密装配类对振动敏感的工位，这种动平衡设计能有效避免振动对检测精度、装配精度的影响。制动器的摩擦片采用耐磨材质设计，正常工况下的使用寿命能满足设备长期运行的要求，模型中也还原了摩擦片的磨损补偿间隙结构，当摩擦片出现正常磨损后，不需要拆解整个电机，仅通过尾部的调整结构就能补偿磨损间隙，维护操作十分便捷。
