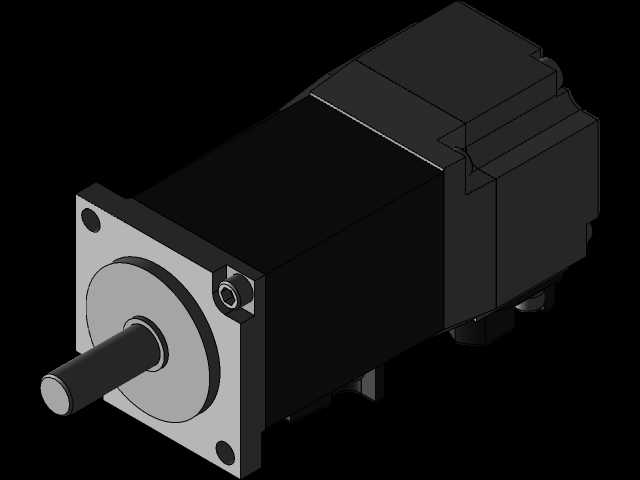

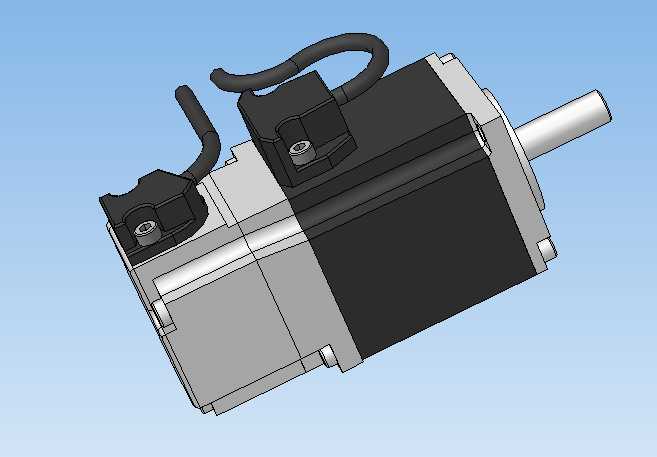

三菱HF-KN13_B交流伺服电机三维结构

　　在自动化产线的定位传动场景里，这类小功率交流伺服电机的应用覆盖度极高，从3C电子的贴片工位进给、小型机械手的关节驱动，到包装设备的拉膜辊控制、非标检测设备的载具平移，都能见到同规格伺服电机的身影。做三维建模的时候，首先要捋清楚实际安装的边界约束：输出轴的轴径、键槽尺寸直接和负载端的联轴器、同步轮匹配，轴伸长度要预留锁紧螺母的安装空间，不能让传动件和前端盖发生干涉；机身的安装止口是定位基准，建模时要保证止口和输出轴的同轴度公差在合理范围内，否则实际装配会出现电机装歪、轴跳动超差的问题。机身上的两个连接器分别对应动力线和编码器线，建模时要还原出线方向的弯折空间，实际布线时线缆的最小弯曲半径不能小于线缆外径的6倍，所以连接器的安装角度、

　　出线嘴的朝向都要和实物一致，避免后期做电气布线时出现线缆和周边结构剐蹭的问题。机身尾部的编码器端盖要做等厚处理，实际生产中这个部位是编码器的安装腔，内部要预留码盘、读头的装配空间，建模时不能把端盖做的过薄，否则会影响结构刚性，也不能过厚挤占编码器的安装位置。从功能特性来看，这款伺服属于小惯量系列，响应速度快，适合频繁启停、正反转切换的工况，额定转速下的输出扭矩能满足大部分轻载传动的需求，建模时还原的散热筋结构不是装饰，实际运行时电机定子产生的热量通过机壳的散热筋和空气对流交换，所以散热筋的高度、间距都要和实物一致，不能为了建模省事把散热筋简化成光面，否则做热仿真的时候会出现和实际偏差过大的结果。

　　安装法兰的孔位是标准的方形法兰安装尺寸，四个安装孔的位置度要符合公差要求，实际装配时靠这四个孔把电机固定在设备的安装立板上，如果孔位偏差超过0.1mm，就会出现安装螺丝穿不进去、或者电机强行装配后轴和负载不同心的问题，长时间运行会加剧轴承磨损，缩短电机使用寿命。输出轴的端面要做中心孔的细节还原，实际加工时这个中心孔是轴类零件的加工基准，后期做动平衡、轴精度检测都要用到这个中心孔，建模时保留这个细节能让模型更贴近真实加工状态。机身侧面的铭牌安装位要做轻微的下沉处理，实际生产中铭牌是铆接或者粘贴在这个下沉位里，不会因为周边部件的剐蹭导致铭牌脱落。做这类电机模型的时候，还要考虑不同装配场景的适配性：如果是直连负载的场景，

　　要保证输出轴的长度能覆盖联轴器的夹紧范围；如果是搭配减速机使用的场景，要保证电机法兰和减速机输入法兰的止口、孔位完全匹配，输出轴的长度、轴径要和减速机的输入孔适配，不能出现轴顶到减速机内部、或者轴插入深度不够导致传动打滑的问题。编码器线缆的接头要做防呆结构的还原，实际接线时这个防呆结构能避免插头插反，损坏编码器针脚，建模时把这个细节做出来，能给后期做电气装配模拟提供准确的参考。机壳的材质是压铸铝合金，建模时所有的转角都要做铸造圆角处理，不能出现尖锐的直角，符合压铸工艺的生产要求，实际生产中压铸零件的转角如果是直角，会出现应力集中、压铸填充不满的问题，所以合理的圆角处理也是模型贴合生产实际的体现。前端盖的轴承室要和输出轴的轴承位匹配，建模时要预留轴承的安装间隙，过盈量的数值要符合轴承装配的工艺要求，过大会导致轴承装配后转动卡滞，过小会出现轴承跑外圈的问题。
