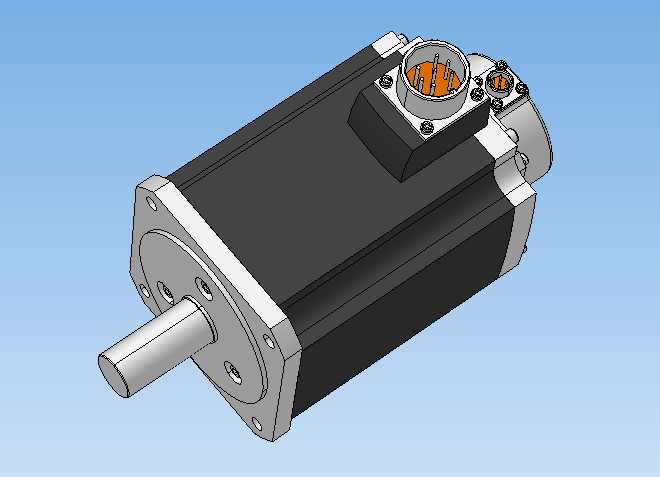

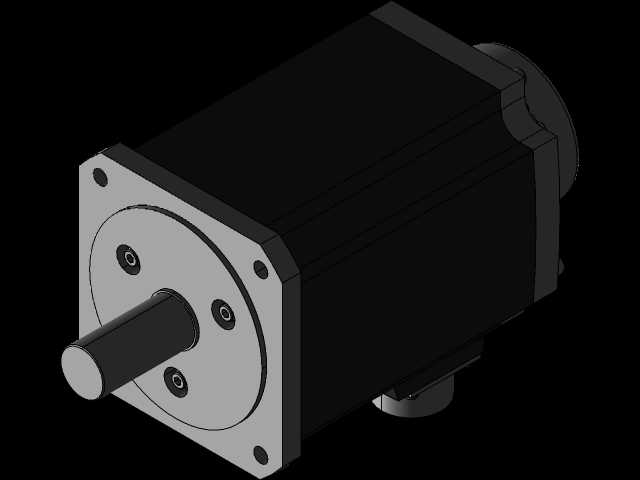

三菱HG-RR353交流伺服电机三维结构

　　在自动化产线的传动选型环节，伺服电机的三维结构还原度直接影响后续设备装配干涉校验、运动仿真的准确性，这款交流伺服电机的建模完全围绕实际工业安装与使用场景搭建，可直接用于各类数控设备、工业机器人关节、自动化输送单元的整机装配设计环节。从实际应用场景来看，这类中功率交流伺服电机常被用于数控机床的进给轴驱动、包装机械的拉膜辊传动、电子制造设备的精密位移平台驱动，需要在频繁启停、正反转切换的工况下保持稳定的扭矩输出，建模时完全还原了实物的安装接口特征，前端法兰的安装孔位采用方形法兰布局，止口尺寸、孔位间距完全匹配行业通用安装标准，设计人员在做设备布局时，可直接调用该模型匹配安装座的加工尺寸，无需反复核对二维图纸的孔位参数，能大幅减少前期设计的校验工作量。

　　从功能特性对应的结构设计来看，模型完整还原了电机本体的三段式结构：前端输出轴段采用光轴带键槽的标准输出形式，轴伸长度、轴径尺寸完全对应实物参数，可直接匹配联轴器、同步带轮等传动连接件的装配仿真；中间机壳段采用带散热筋的方形壳体结构，建模时还原了壳体表面的散热棱边特征，在做设备热仿真分析时，可直接基于该模型的壳体表面积参数计算散热面积，评估密闭机柜内的电机散热余量；后端的编码器与接线端结构做了精细化还原，动力接线座、编码器接线座的凸起高度、接插件的安装方位完全和实物一致，设计人员在做布线规划时，可提前预留接线空间，避免出现接线插头与周边机架、拖链干涉的问题。

　　建模过程中充分考虑了不同设计场景的使用需求，整机模型做了合理的零件层级划分，输出轴、前端盖、机壳、定子组件、后端盖、接线座、编码器护罩都作为独立零件存在，设计人员既可以直接调用整机模型做布局装配，也可以单独提取单个零件做改制设计，比如针对有特殊防护需求的场景，可在后端盖结构基础上拓展防水密封结构，或是针对低温使用场景调整轴承位的配合公差。从安装边界来看，模型的最大外轮廓尺寸完全还原实物参数，机身长度、法兰边长、接线座的最大凸起高度都做了精准还原，在做设备内部空间布局时，可直接通过模型测量电机与周边结构的最小安全间隙，比如电机尾部与机柜门板的间隙、接线端与走线槽的间隙，提前规避装配时的空间冲突问题。

　　不同于很多简化建模的电机模型，这款模型还原了很多容易被忽略的细节结构：前端盖的油封安装槽、轴承位的台阶结构、机壳与端盖连接的螺栓孔沉台、接线座的固定螺栓特征，这些细节在做整机装配的干涉检查时至关重要，比如很多设计人员容易忽略接线座螺栓的凸起高度，导致实际装配时螺栓顶到旁边的安装支架，这类细节还原能有效减少设计阶段的疏漏。在做运动仿真时，模型的输出轴与机身设置了合理的旋转副约束，可直接赋予转速、扭矩参数模拟电机的实际运转状态，配合负载模型可完成整套传动机构的运动学仿真，验证传动方案的合理性。对于做设备维护仿真、虚拟调试的场景，该模型的结构层级也完全满足需求，可模拟电机拆装、接线的完整流程，用于制作设备操作培训的虚拟演示内容。
