集成制动功能的交流伺服驱动电机结构

　　在自动化产线的定位工位、垂直轴传动场景、需要断电保持位置的机构中，普通伺服电机往往无法满足停机后的位置锁定需求，一旦驱动断电，负载受重力或外力作用出现位移，轻则造成工位定位偏差，重则引发设备碰撞、工件报废的安全事故，集成制动器的交流伺服电机正是针对这类工况开发的核心驱动部件。这类电机的输出轴端采用标准圆柱轴伸设计，轴径、键槽尺寸匹配通用伺服安装规格，可直接替换同功率段的常规伺服电机，无需对原有安装法兰、联轴器结构做大幅改动，安装法兰端面的止口精度控制在h7级公差范围内，能保证与设备安装面的同轴度要求，避免轴系偏摆引发的轴承磨损、编码器读数偏差问题。从结构设计逻辑来看，制动器模块集成在电机非输出端的尾侧，与电机转子、编码器做同轴布置，

　　没有额外增加电机的径向安装尺寸，仅在轴向长度上比同功率无制动伺服增加了制动模块的堆叠长度，选型时只要预留对应轴向安装空间即可适配原有安装位。制动器采用失电制动结构，即驱动系统正常供电时，制动线圈得电吸合摩擦片，解除对转子轴的锁止，电机可正常运转输出扭矩；当系统断电、触发急停或者伺服使能断开时，制动线圈失电，弹簧机构推动摩擦片压紧制动盘，通过摩擦力将转子轴锁死，保持负载当前位置，避免垂直轴下滑、转盘移位等问题。电机本体的绕组采用交流伺服专用的分布式绕组设计，配合后端的高分辨率编码器，可实现高精度的位置、速度、扭矩三环控制，低速运行时扭矩输出平稳，无明显齿槽效应，适配精密装配、数控机床进给、机械手关节驱动等对转速稳定性要求高的场景。

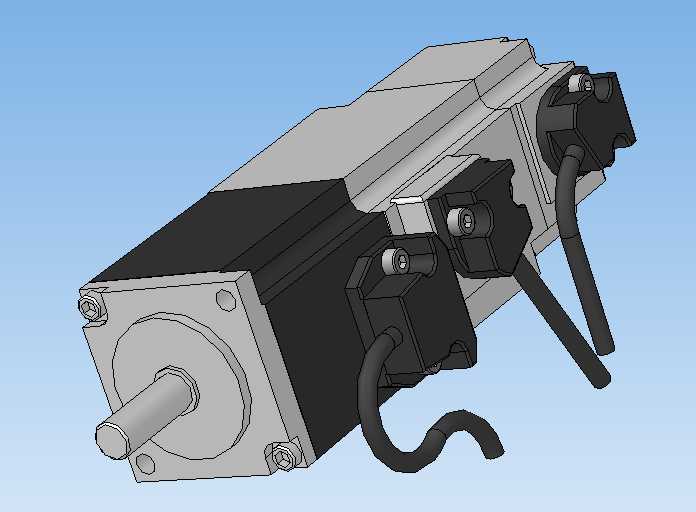

　　机身外壳采用一体挤压的铝型材结构，表面做散热筋设计，在连续额定扭矩输出工况下，可通过自然散热将绕组温升控制在绝缘等级允许范围内，无需额外加装散热风扇，减少了运行时的风噪与粉尘吸入问题。接线部分采用两个独立的航空插头分别布置动力线与编码器线，同时单独预留制动器的供电接线端，布线时可将动力回路、信号回路、制动回路分开走线，避免强电对编码器信号产生干扰，插头采用防呆设计，现场接线时不会出现插错针脚的问题，防护等级达到工业场景常用的IP65级别，可在有少量切削液、粉尘的车间环境下稳定运行。在实际选型适配时，需要注意制动模块的保持扭矩要匹配负载折算到电机轴的静态扭矩，通常预留1.5倍以上的安全系数，避免长期制动时出现打滑移位；

　　同时要注意制动器的响应时间，在急停工况下，要确保制动动作滞后时间在系统允许的范围内，配合伺服驱动器的减速时序，避免高速运转时直接抱闸对摩擦片造成过度磨损。模型完整还原了电机的外部安装特征、接线端位置、轴伸尺寸、法兰安装孔位，可直接用于设备整体装配的干涉检查、安装空间校核，也可作为非标机构设计时的驱动部件选型参考，帮助结构工程师在设计阶段就确认电机与周边支架、同步轮、丝杠等部件的位置关系，减少后期装配时的尺寸干涉问题。从安装边界来看，电机底部的安装孔距、法兰安装孔的分布圆直径都遵循通用伺服的安装标准，输出轴的台阶长度、轴端螺纹孔尺寸也与同规格常规伺服保持一致，用户在做设备改型时，不需要重新加工安装板，也不用更换配套的联轴器、传动轮等连接件，可大幅缩短改型设计的周期。电机尾部的编码器罩做了圆弧过渡设计，避免安装时与后方的线槽、支架产生磕碰，出线端的接头朝向可根据安装需求做小幅调整，适配不同方向的布线需求，减少线缆弯折应力，延长线缆使用寿命。
