三菱HF-JP103交流伺服电机三维结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对转速精度、转矩响应有严苛要求的场景里，交流伺服电机始终是核心执行部件，这款HF-JP103规格的伺服结构，在中小功率驱动段的适配性覆盖了多数通用工业场景的需求。从结构设计逻辑来看，这款电机采用了典型的分体式功能段布局，尾端的编码器舱做了独立密封结构，舱体与定子壳体通过止口定位加螺栓锁紧的方式连接，既保证了编码器检测端与转子轴的同轴度公差，也能在车间多粉尘、少量切削液飞溅的工况下，避免异物侵入检测腔造成信号丢脉冲。定子壳体采用方形切角的铸铝结构，相比圆形壳体，方形安装面在设备机架上固定时不需要额外做防转卡位，四个角的安装孔直接贴合安装板就能完成定位，

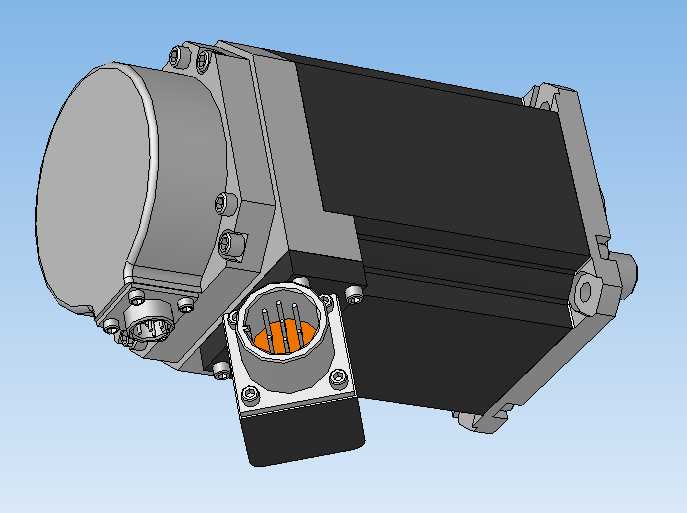

　　壳体表面的散热筋沿轴向排布，配合电机运转时转子自带的内风路，能把定子绕组的温升控制在允许范围内，避免长时间额定负载下出现绝缘老化加速的问题。输出端的轴伸采用标准的光轴加键槽结构，适配常见的联轴器、同步带轮连接方式，轴伸根部的油封位做了高精度磨削，能阻挡外部的油污、铁屑进入轴承腔，前后端的轴承选用深沟球轴承配对，既能承受径向的传动带拉力，也能承受少量轴向的安装窜动，保证转子在0到3000转额定转速区间运转时不会出现扫膛问题。侧置的动力连接器采用航空插头式结构，插针做了防呆错位设计，现场接线时不会出现相序接反的问题，连接器的法兰面通过密封圈与壳体连接，接线完成后可以达到IP65的防护等级，完全适配车间地面安装、

　　移动设备搭载这类复杂布线场景。从安装边界尺寸来看，这款电机的定子外方尺寸适配100法兰的安装标准，安装孔的孔距、轴伸直径、轴伸长度都符合通用伺服的安装互换尺寸，在旧设备改造替换同功率段伺服时，不需要重新加工安装板，也不需要重新调整传动部件的同轴度，能大幅缩短现场改造的停机时间。在实际选型适配时，需要注意这款电机的额定转矩对应的负载惯量匹配区间，通常建议负载折算到电机轴的惯量不超过电机转子惯量的5倍，若搭配高精度减速机构可以适当放宽惯量比，但需要在驱动器侧调整增益参数来避免出现过冲、振荡的问题。建模过程中对所有配合面的公差都做了对应还原，比如止口配合的过渡公差、轴承安装位的过盈公差、安装孔的位置度公差，这些细节在做虚拟装配验证时，

　　可以直接用来检查与周边安装板、联轴器、防护罩的干涉情况，不需要再反复核对二维图纸的尺寸链。另外电机本体的重量分布也做了等效还原，在做设备整体的重心校核、安装支架的强度仿真时，可以直接调用这个模型的质量属性参数，得到更贴近实际工况的仿真结果，避免出现支架刚度不足导致的运转共振问题。在3C电子组装设备的飞拍轴、包装设备的牵引辊驱动、输送线的精准分度工位上，这款规格的伺服电机都能凭借快速的转矩响应特性，实现毫秒级的定位动作，配合驱动器的位置闭环控制，能把重复定位精度控制在±0.01毫米以内，满足多数精密装配、加工工序的精度要求。建模时还特意还原了电机铭牌的安装位、接地螺栓的位置，这些细节在做整机的电气布线设计、安规合规检查时，可以提前预留出线缆折弯空间、接地端子的安装空间，避免后期生产装配时出现线缆与结构件干涉、接地路径过长不符合安规要求的问题。
