带制动功能蜗轮蜗杆减速电机组

　　这套带制动器的蜗轮电机覆盖0.75-2.2kW功率段，属于蜗轮蜗杆减速电机的衍生制动款，核心适配需要精准停机、防溜车定位的工业传动场景，在自动化输送线、轻工包装设备、小型起重辅机、仓储分拣机构里应用极广，尤其是设备断电后需要负载保持位置、不能出现滑移下坠的工位，自带的制动器能直接切断输出轴转动余量，省去额外加装外置制动单元的安装空间与调试成本。从结构设计逻辑来看，整套电机采用电机本体与蜗轮减速箱直连的一体化布局，没有额外的联轴器转接，既压缩了整机轴向长度，也规避了联轴器对中偏差带来的振动损耗，蜗轮副采用渐开线蜗杆配合锡青铜蜗轮的经典配对，蜗杆表面做硬化处理降低齿面磨损，蜗轮材质的自润滑特性也能减少长期运行的齿面胶合风险，

　　端盖与箱体结合面做止口定位，保证蜗轮与蜗杆的中心距公差控制在合理范围，避免啮合间隙过大带来的回程误差。制动器集成在电机非输出端的尾盖位置，采用失电制动结构，设备通电时电磁线圈吸合摩擦片解除制动，电机可正常输出扭矩，断电时弹簧压紧摩擦片直接锁死电机转子轴，响应速度快，制动扭矩匹配对应功率段的电机额定输出，不会出现制动扭矩不足导致的负载滑移，也不会因为制动扭矩过大造成电机轴过载损伤。安装边界上，同系列不同功率的机型保持了安装法兰的孔位一致性，输出轴轴径、键槽尺寸按功率梯度做标准化设计，选型替换时不需要重新加工设备安装板，输出轴中心高也做了统一规划，适配常规的设备安装基面公差，箱体侧面预留了注油孔与油位观察窗，

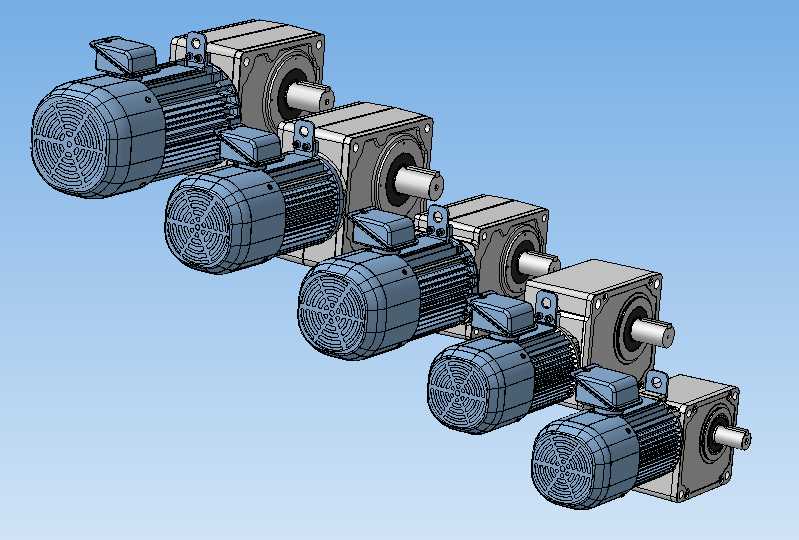

　　日常维护时不需要拆解箱体就能完成润滑油更换与油位检查，电机接线盒位置统一设置在机壳顶部，接线时不用调整电机安装角度就能完成线缆接驳，适配不同方向的走线需求。实际选型应用时，要注意蜗轮减速箱的输入输出转向对应关系，单头蜗杆的反向自锁特性配合制动器，能实现双重的位置保持效果，在倾斜输送、垂直提升这类有反向负载的工况下，即使制动器出现磨损余量，蜗轮副的自锁也能提供额外的安全冗余，不过要注意自锁特性仅在蜗杆输入的工况下生效，不能反过来用蜗轮端作为动力输入。整套模型还原了不同功率段的外形尺寸梯度，从最小0.75kW到最大2.2kW的机型，机壳长度、减速箱体积按功率比例缩放，散热筋的排布密度也对应不同功率的散热需求做了区分，电机端的风罩、

　　接线盒、制动端盖的细节都做了还原，做设备布局时可以直接套用模型核对安装干涉，不需要额外简化外形，尤其是在做密集排布的多轴传动设备时，能准确核对相邻电机之间的安全间隙，避免后期装配出现空间冲突。另外要注意，这类带制动的蜗轮电机在水平安装与垂直安装时，润滑油的加注量有区别，模型里预留的油位标识位置也对应了不同安装姿态的油位基准，做三维布局时可以提前预留注油与维护的操作空间，不要把注油孔位置贴靠设备机架，导致后期维护无法操作。制动器的接线端子单独引出在接线盒内，和电机动力线做了分区排布，建模时也还原了接线盒内的分隔结构，实际接线时不需要额外做线路隔离，避免制动线路和动力线干扰导致的制动误动作。
