多规格交叉滚轮式线性导轨结构

　　这类交叉滚轮线性导轨，在精密传动场景里的适配性极强，不像普通滚珠导轨对安装平面的平面度要求那么苛刻，在轻载高速的往复运动工位，比如电子元器件的视觉检测滑台、小型自动化装配线的移位机构、实验室精密采样设备的进给单元里，都能看到这类导轨的应用。它的核心运动逻辑是通过交叉排布的滚轮在导轨滚道内做滚动摩擦，相比滑动导轨的摩擦阻力能降低九成以上，启动时没有粘滞卡顿的问题，哪怕是微米级的进给位移，也能做到平稳无爬行，不会因为静动摩擦差导致进给量忽大忽小。

　　从结构设计逻辑来看，这类导轨的滚轮采用90度交叉排列的布局，单个滚轮同时接触两根导轨的V型滚道，既能承受垂直方向的载荷，也能承受水平方向的侧向载荷，甚至能承受一定的倾覆力矩，不需要额外增加辅助导向块就能满足多数轻载工位的受力要求。滚道的型线设计做了修缘处理，滚轮在滚道内滚动时不会出现边缘应力集中的问题，长期往复运行也不会出现滚道点蚀、滚轮崩边的失效情况。导轨的基体采用高碳铬轴承钢材质，整体淬火后硬度达到HRC60-64，滚道表面做了超精研磨处理，表面粗糙度控制在Ra0.2以内，既能保证滚轮滚动时的顺畅度，也能提升整体的耐磨性能，正常工况下的使用寿命能达到上万小时的运行时长。

　　这次整理的系列导轨覆盖了1.5mm到80mm的行程规格，不同长度的导轨截面尺寸保持一致，安装孔位采用等间距排布，孔位公差控制在±0.02mm以内，安装时不需要额外做配钻加工，直接通过内六角螺丝就能固定在安装基准面上。导轨的安装基准面做了倒角处理，装配时能快速靠紧定位台阶，不需要反复打表调整平行度，单根导轨的安装时间比普通燕尾槽滑动导轨缩短60%以上。导轨的两端设计了限位挡块安装位，可以根据实际行程需求加装聚氨酯缓冲垫或者硬限位，避免滑台超程脱出。滚轮组件采用预压可调结构，通过调整端盖的锁紧螺丝就能改变滚轮和滚道之间的预紧力，预紧力从0到0.1C区间可以无级调整，既可以用在低阻尼的高速往复场景，也可以调整到高预紧状态用在有振动冲击的切削工位，不会出现滑台窜动的问题。

　　在实际选型应用时，要注意安装面的平行度误差不能超过0.05mm/100mm，如果安装面的平面度误差过大，会导致滚轮受力不均，局部载荷过大加剧磨损。如果是用在洁净车间场景，可以在导轨外侧加装防尘钢带，避免生产过程中的粉尘、碎屑进入滚道，卡滞滚轮影响运动精度。如果是用在有腐蚀性的环境，可以选用表面做了镀硬铬处理的版本，防锈能力比普通发黑处理的导轨提升三倍以上，不会因为锈蚀导致滚轮卡滞。这类导轨的滑台和导轨之间没有间隙，反向运动时没有空程，反向定位精度能控制在±0.005mm以内，完全满足3C产品组装、光学镜头调焦、医疗检测设备这类对定位精度要求高的场景需求。

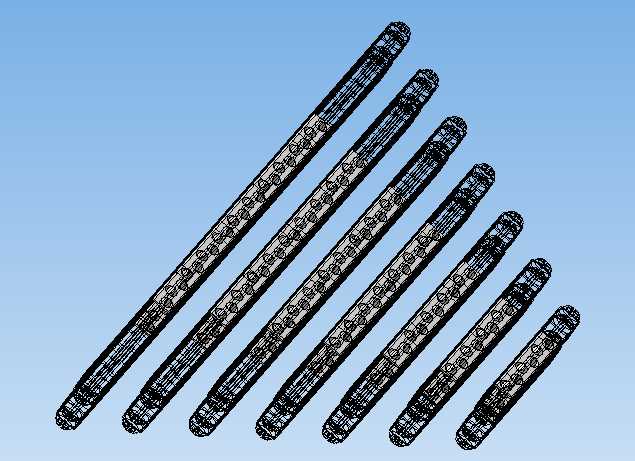

　　建模过程中，对滚轮的保持架结构做了细节还原，保持架采用工程塑料注塑成型，每个滚轮的安装槽都做了储油槽设计，出厂时填充的润滑脂能满足长期运行需求，日常维护只需要每隔半年补充一次锂基润滑脂即可，不需要频繁拆解保养。导轨的安装孔采用沉头孔设计，螺丝锁紧后沉头面和导轨表面齐平，不会突出表面干涉滑台运动。不同行程规格的导轨，滚轮数量根据长度做了匹配，短行程导轨配置4组滚轮，长行程导轨配置6-8组滚轮，保证整个行程范围内滑台的受力均匀，不会出现悬臂下垂的问题。滑台的安装面也做了定位销孔预留，用户安装负载时可以通过定位销快速定位，不需要反复调整负载的安装位置，能大幅缩短设备的装配周期。
