可调式压紧锁扣工业紧固结构

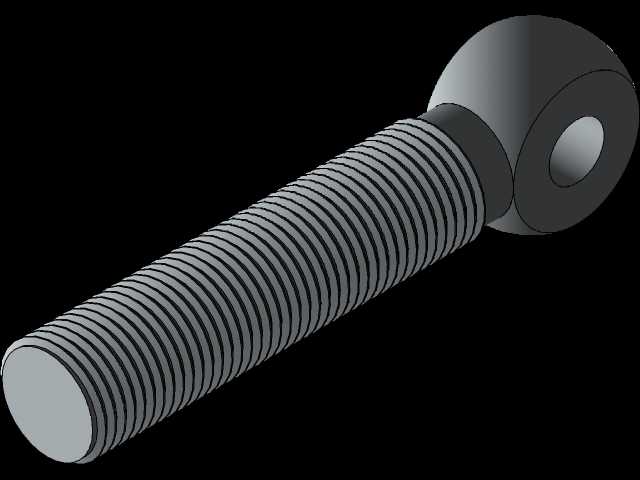

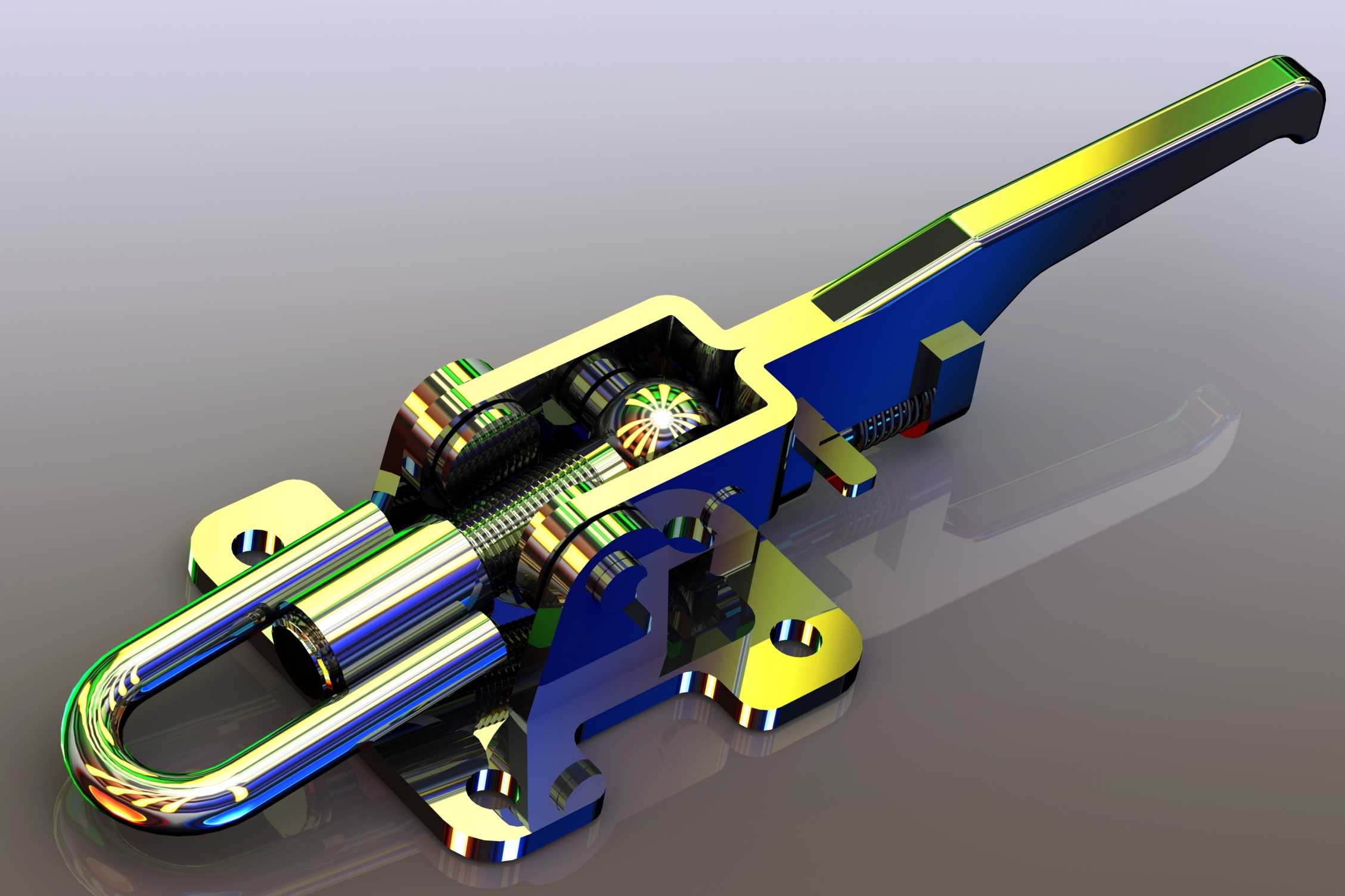

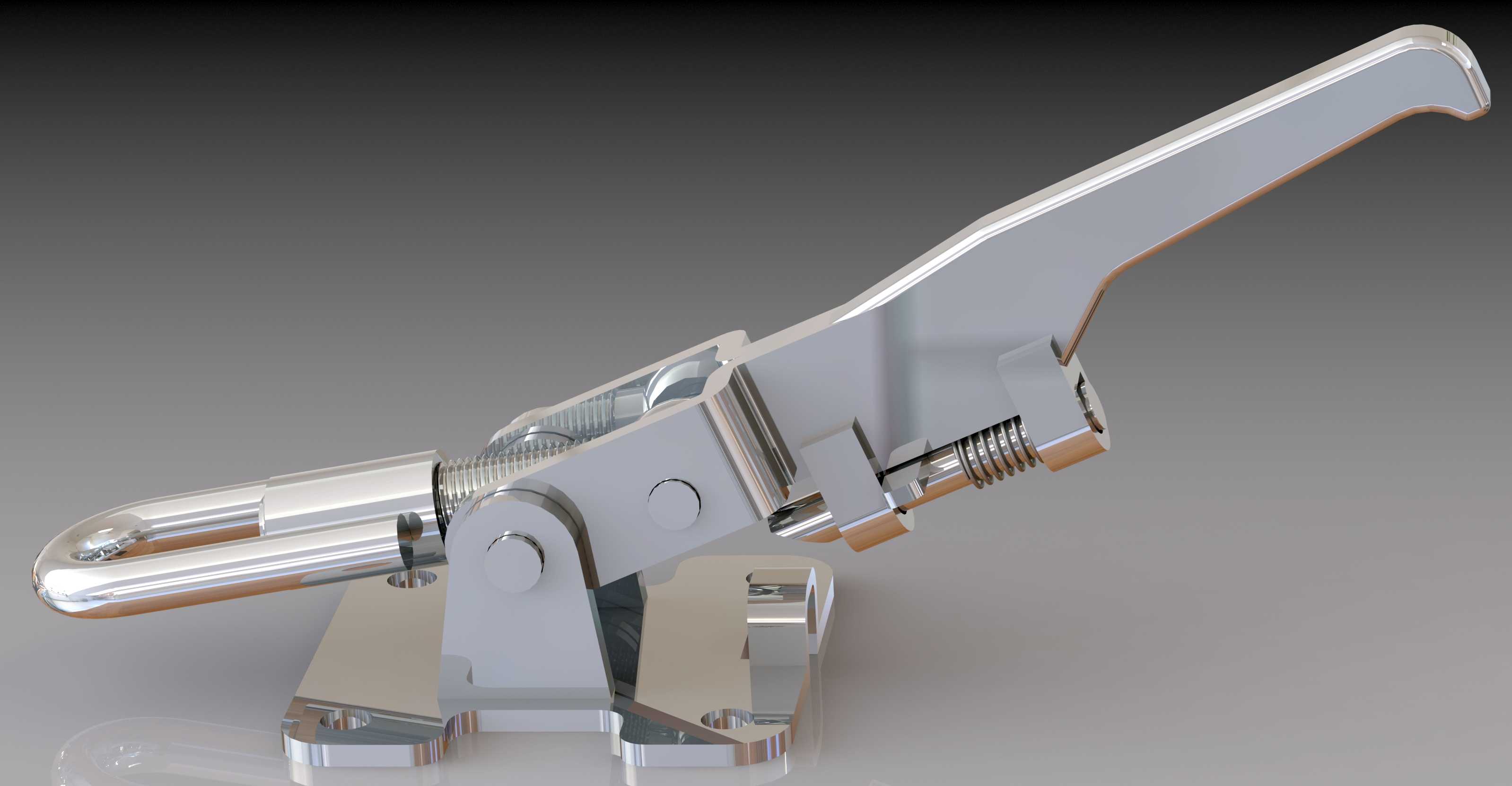

　　在工业箱体、设备检修门、工装夹具、特种车辆舱门这类需要频繁启闭、同时要求闭合后具备足够压紧力的场景里，普通插销或搭扣往往存在锁合间隙大、长期使用磨损后松旷、无法补偿密封件压缩量变化的问题，这款可调压紧式锁扣就是针对这类痛点设计的紧固构件。从结构逻辑上看，它采用杠杆式压紧原理，操作端的长手柄形成足够的力臂，操作人员无需借助额外工具，仅靠手部扳动力就能实现较大的锁合预紧力，相比螺纹旋紧式的锁具，启闭效率提升数倍，适合需要快速开合的检修位、操作位。锁体核心的调节螺杆组件是实现可调功能的关键，通过旋转调节段可以改变锁钩与锁座之间的有效距离，安装时可以根据门板与门框的实际间隙、密封胶条的设计压缩量灵活调整锁合行程，

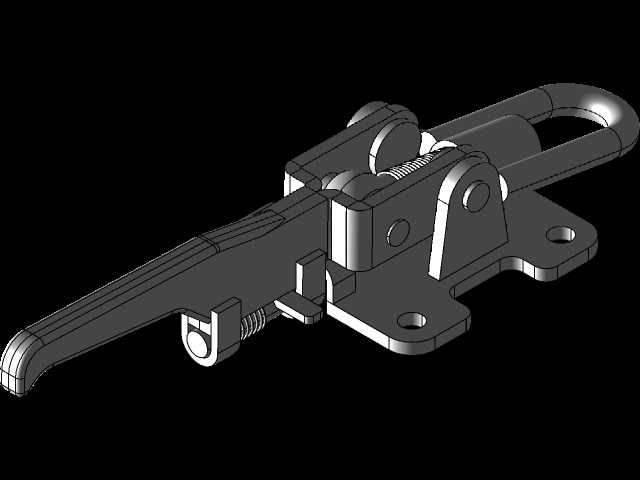

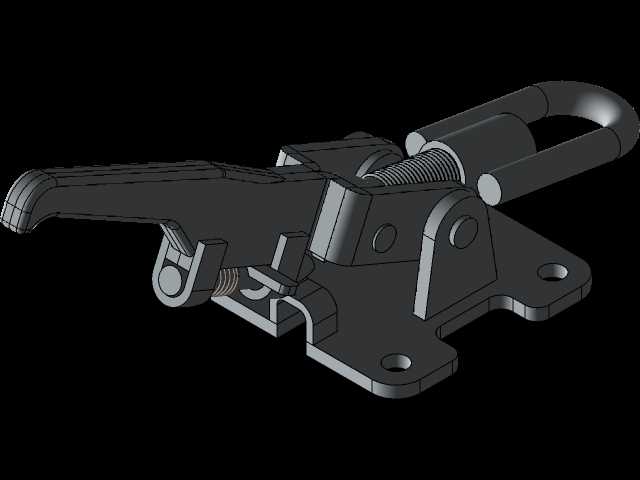

　　既避免间隙过大导致锁合后门板晃动、密封失效，也防止行程过短造成扳动手柄时阻力过大、长期使用导致构件变形。安装边界上，锁体底座采用两个对称的带安装孔的固定耳，孔位间距适配主流工业五金的安装尺寸，安装时只需要在门板对应位置加工对应直径的过孔，用螺栓或铆钉就能完成固定，不需要复杂的预埋结构；配套的锁钩为U型环状结构，固定在门框侧的对应位置，锁合时锁体前端的卡销嵌入U型环内，扳下手柄后通过内部的连杆机构带动卡销后移，将锁钩拉紧，实现门板与门框的紧密贴合。从功能特性来看，锁合状态下内部的连杆机构会越过力学死点，即使受到振动、冲击载荷也不会自行松脱，这一点在移动设备、工程机械、有振动工况的生产设备上尤为重要，

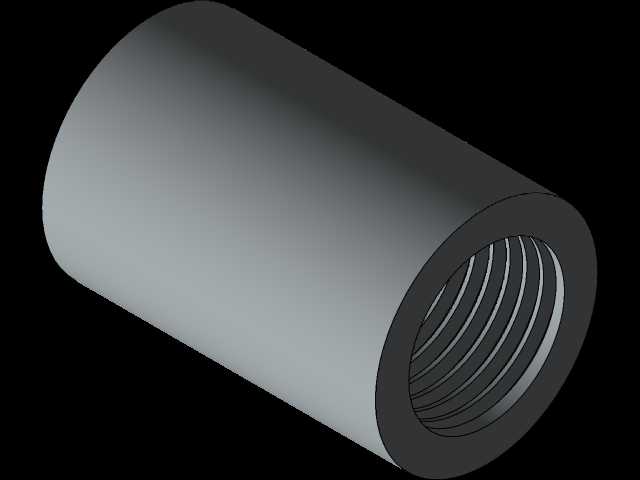

　　避免运行过程中锁具意外开启引发安全隐患。锁体的运动副都做了耐磨设计，转轴部位采用间隙配合的轴套结构，减少反复启闭过程中的磨损量，调节螺杆部位采用细牙螺纹，调节精度更高，锁合后的预紧力可以通过螺纹旋入长度精准控制，对于带有橡胶密封条、硅胶密封圈的舱门结构，可以根据密封件的老化程度定期调整锁合行程，延长密封件的使用寿命，不需要因为密封件压缩量下降就整体更换锁具。实际应用中，这类锁扣除了工业设备领域，也常用于需要紧密闭合的储物箱体、户外设备机柜、试验箱门体，相比普通的搭扣锁，它的可调范围可以覆盖3到8毫米的间隙补偿量，对于加工精度存在一定误差的钣金焊接结构，不需要对门板或门框做二次修整，通过锁体自身的调节就能实现完美锁合，

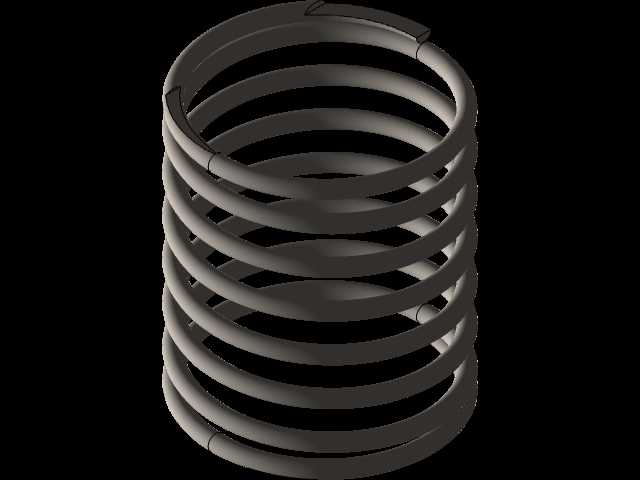

　　大幅降低现场安装的调试难度。外形设计上，手柄尾部做了圆弧过渡处理，扳动时不会硌手，表面的防滑结构即使操作人员佩戴劳保手套也能稳定施力，锁体整体的外露棱角都做了倒角处理，避免安装和使用过程中划伤操作人员，整体结构没有易脱落的小零件，所有运动构件都集成在锁体底座上，安装和维护时不需要担心零件散落丢失。在结构设计阶段，需要重点校核锁体底座的受力强度，当手柄扳到锁合位置时，底座的固定耳位置会承受较大的拉力，因此固定孔周边做了局部加厚处理，避免长期受力出现开裂变形；内部的弹簧顶珠结构可以在手柄开启和锁合的两个极限位置提供清晰的档位手感，操作人员不需要额外确认就能判断锁具是否完全到位，减少操作失误的可能。
