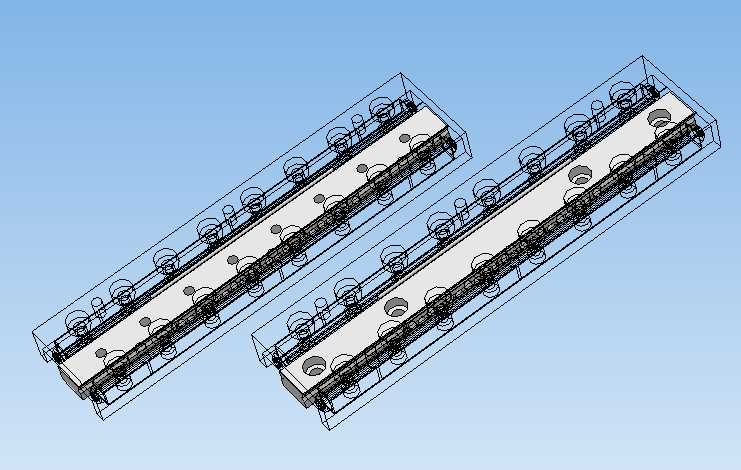

带交叉滚轮双规格行程直线导轨结构

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的直线导轨，常被部署在对运动直线度、负载承载能力有较高要求的工位上，比如小型精密检测设备的滑台导向、光学调整架的位移支撑、半自动装配工位的直线进给单元，都能见到这类结构的身影。不同于常规滚珠直线导轨的循环滚珠结构，交叉滚轮的排布方式让滚动体在滚道内呈交叉排列，接触形式从点接触变为线接触，同等安装尺寸下能承受更大的径向、反径向以及侧向载荷，同时运动过程中的摩擦阻力波动更小，低速进给时不会出现明显的爬行现象，能稳定维持微米级的进给精度。

　　从设计思路来看，这款导轨做了两种行程规格的适配，分别对应15mm短行程和80mm常规行程，覆盖了精密微调与小范围直线进给的两类需求。导轨本体采用矩形截面的基体设计，滚道直接加工在基体的内侧安装面上，滚轮组件通过保持架做等距分隔，避免滚动体在运动过程中出现相互摩擦、卡滞的问题，导轨两端设置了限位挡边，防止滚轮组件在超程运动时从基体上脱出。滑块部分的安装面做了均匀分布的安装螺纹孔，孔位间距遵循通用精密滑台的安装孔距标准，能直接和市面上多数标准滑台板、执行元件安装座适配，不需要额外做转接板的加工，降低整机设计阶段的适配成本。

　　安装边界方面，导轨基体的底面做了高精度的磨削加工，平面度控制在微米级，安装时只需要将基体贴合在设备安装基准面上，通过侧面的顶丝或者压块就能完成预紧固定，不需要额外做复杂的刮研校准。两种行程规格的导轨截面尺寸保持一致，设备设计阶段如果需要调整行程参数，不需要更改安装位的结构尺寸，直接替换对应行程的导轨即可完成适配，大幅缩短设备改型的设计周期。滚轮采用淬硬轴承钢加工，滚道表面做了超精研处理，表面粗糙度控制在Ra0.2以下，能有效降低滚动摩擦过程中的磨损，长期运行下的精度保持性优于同规格的滚珠导轨。

　　实际使用过程中，这类交叉滚轮导轨不需要复杂的润滑维护，只需要定期在滚道表面涂抹少量润滑脂就能维持稳定的运行状态，相比循环滚珠导轨对粉尘、切屑的耐受能力更强，在半开放的装配工位、检测工位上使用时，不会因为少量细微杂质进入滚道就出现卡滞、磨损加剧的问题。导轨的滑块与基体之间的预紧力可以通过端侧的调整螺钉做微调，工程师可以根据实际负载大小、运动阻尼要求调整预紧量，既可以在轻载高速工况下调低预紧力降低摩擦阻力，也可以在重载、高刚性要求的工位上调高预紧量提升整体结构刚性，避免运动过程中出现间隙晃动。

　　从结构细节来看，保持架采用工程塑料与金属嵌件结合的设计，既能保证滚轮安装位的定位精度，也能降低保持架自身的重量，减少运动过程中保持架带来的附加惯性。导轨的安装孔做了沉头设计，固定螺栓安装后不会突出导轨基准面，不会对滑块的运动行程造成干涉，同时沉头孔的加工精度能保证螺栓锁紧时不会对导轨基体产生额外的内应力，避免导轨安装后出现弯曲变形影响运动直线度。两款不同行程的导轨除了整体长度、滚轮排布数量有区别外，截面尺寸、安装孔位、连接接口完全统一，这种模块化的设计思路能让工程师在做系列化设备开发时，直接复用同一套安装结构，只需要根据行程需求选型即可，减少重复设计的工作量。
