集成制动功能的交流伺服驱动电机结构

　　在自动化产线的垂直轴传动、需要快速停机定位的工位、断电后需保持负载位置的场景中，普通伺服电机往往无法满足防坠落、位置保持的需求，这款集成制动器的交流伺服电机正是针对这类工况开发的动力执行部件。从结构设计来看，电机本体采用方形定子壳体搭配圆形端盖的经典布局，后端集成的失电式制动单元与电机转子同轴布置，制动模块的供电回路与电机主回路做了联锁设计，当电机主回路断电时，制动单元的摩擦副会在弹簧压力下快速锁死转子输出轴，避免垂直轴负载下滑、工位偏移等问题，制动响应时间控制在毫秒级，能够满足高速分拣、精密装配等场景的急停需求。

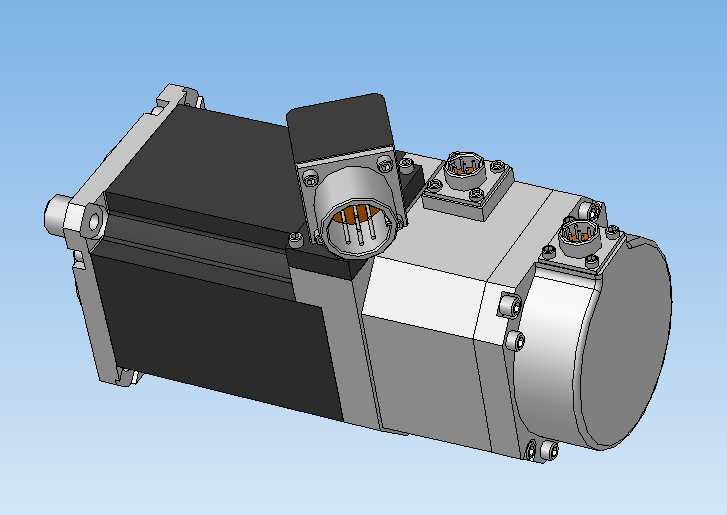

　　从安装边界来看，电机前端的输出轴采用标准轴径配合键槽传动，安装法兰为通用方形止口结构，可直接适配市面上主流的行星减速机、同步带轮、联轴器等传动连接件，无需额外做转接法兰设计；壳体侧面预留的两个航空插头分别对应电机动力供电、编码器信号反馈与制动器供电，接线端做了防呆定位设计，现场布线时不会出现插错针脚的问题，插头的防护等级可满足常规工业车间的粉尘、少量溅水工况使用。

　　设计过程中，制动单元的散热是需要重点考量的部分，这款电机的制动模块壳体与电机定子壳体做了一体化导热结构设计，制动过程中摩擦产生的热量可以通过定子壳体的散热筋快速散出，避免长时间频繁制动导致制动线圈过热、摩擦片磨损加剧的问题。转子部分采用高磁能积的永磁体布置，配合高精度编码器做位置反馈，低速运行时的扭矩波动控制在极小范围内，可满足精密CNC工作台、机器人关节、电子元件贴装等对转速稳定性要求高的场景使用。

　　在实际选型匹配时，需要注意制动器的保持扭矩要大于负载端折算到电机轴的最大静扭矩，通常预留1.5倍以上的安全系数，避免大负载下制动打滑；电机的尾部编码器端做了密封处理，可防止加工现场的切削液、金属碎屑进入编码器内部导致信号丢失。电机本体的出线方向可根据安装空间做90度调整，适配卧式、立式等不同安装姿态的设备布局，侧面的接线座固定螺丝采用内六角防松设计，设备运行过程中产生的振动不会导致接线松动。

　　不同于外置制动器的拼接结构，这款集成式设计的电机整体轴向尺寸更短，在设备内部安装时可以节省宝贵的布局空间，制动单元与电机转子的同轴度在出厂时已经做了精密校准，用户安装时无需额外调整制动间隙，直接装配即可使用，减少了现场装配的调试工作量。电机的转子做了动平衡校正，额定转速下运行的振动值符合通用工业电机的精度标准，不会因为附加制动单元导致运行振动加大、影响传动精度的问题。在长时间保持负载位置的工况下，制动器无需持续供电，仅靠机械结构即可锁死转子，相比带抱闸的普通电机能耗更低，也不会出现线圈长期通电过热的问题。
