适配29mm轴链轮传动的过载离合保护结构

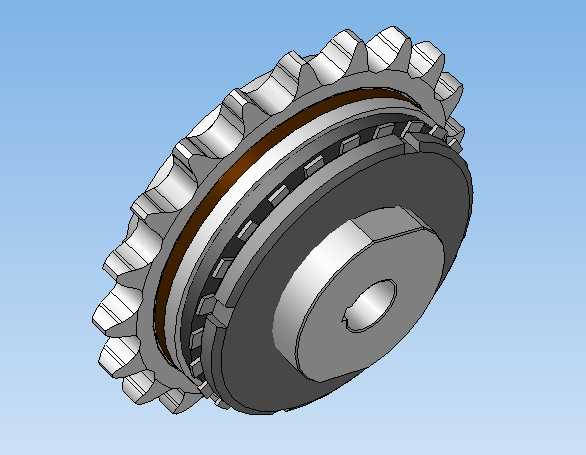

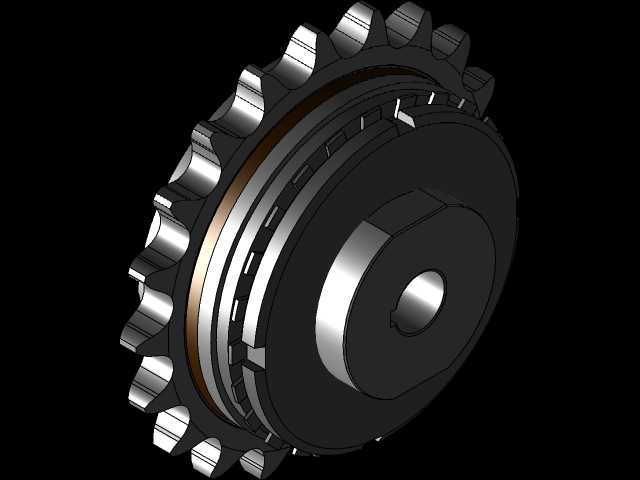

　　在链式传动的输送线、小型物料搬运设备、轻工包装生产线这类工况里，传动链末端如果出现卡滞、负载突变的情况，很容易直接打坏链轮齿、扭断传动轴，甚至烧毁驱动端的电机，这时候在链轮和动力输入轴之间加装过载离合结构，就能在传递扭矩超过阈值的时候快速脱开动力连接，避免核心传动件的不可逆损坏。这套适配29mm直径安装轴的链轮式过载离合器，就是专门针对单排滚子链传动场景开发的扭矩限制部件，直接把链轮集成在离合结构的从动端，不需要额外加装转接链轮，能大幅压缩传动单元的轴向安装空间。

　　从实际安装边界来看，该结构的轴孔直径为29mm，采用普通平键作为周向固定方式，和常规同直径传动轴的配合公差取H7/k6的过渡配合，既保证装配时的同轴度，也方便后期维护拆卸。链轮部分的齿形符合ISO 606-94对应的短节距精密滚子链啮合标准，齿部的节距、齿顶圆直径、齿根圆弧都和标准08B或者对应规格的链条完全匹配，不需要额外定制非标链条就能直接替换原有传动链路上的固定链轮。离合结构的外径比链轮齿根圆直径略小，径向方向不会和链条运行路径发生干涉，轴向总厚度控制在常规链轮厚度的1.6倍左右，原有设备的轴端固定挡圈、锁紧螺母的安装位置不需要做大幅改动，改造替换的适配成本很低。

　　设计思路上没有采用复杂的滚珠式或者摩擦片式的多片结构，而是用端面齿啮合加内置弹性元件的结构来实现扭矩传递：主动侧和安装轴通过键连接同步转动，从动侧直接加工出链轮齿形，两侧的端面齿在弹性元件的预紧力作用下完全啮合，正常负载下齿面的正压力足够传递额定扭矩，当负载端出现卡滞，传递扭矩超过预设的脱开阈值时，端面齿会克服弹性力沿齿面斜面滑脱，让主动侧和从动侧产生相对滑转，动力就不会继续传递到负载端，等卡滞故障排除后，只要重新让端面齿对位啮合，就能自动恢复传动，不需要更换任何易损件。齿形的啮合角度经过反复校核，既保证正常传动时不会因为振动出现意外脱开，也保证过载时滑脱的阻力不会过大，避免保护动作滞后。弹性元件的预紧力可以通过端盖的锁紧螺母进行微调，能适配不同额定扭矩的传动场景，不需要更换整个离合部件就能调整保护阈值。

　　实际使用场景里，这类结构特别适合那些容易出现突发卡滞的链式传动工位，比如包装线的进料推送工位、输送线上的工件阻挡工位、小型农机的链式传动部位，这些工位的负载波动大，人工排查卡滞的响应速度慢，一旦堵转很容易造成设备停机维修数小时。和传统的剪切销式过载保护结构相比，这种离合结构不需要在故障后更换剪切销，故障排除后能快速复位，大幅减少停机维护的时间；和外置式的扭矩限制器加链轮的分体结构相比，集成式的设计减少了两个配合面的累积同轴度误差，传动时的振动更小，链轮的啮合更平稳，链条的磨损速度也能相应降低。

　　建模过程中对每个配合面的公差都做了对应标注：轴孔的键槽宽度公差取P9，和标准平键的配合能避免传动时的键侧冲击；端面齿的齿面粗糙度要求达到Ra1.6，减少滑脱时的齿面磨损，延长结构的使用寿命；链轮齿面做了高频淬火的工艺标注，齿面硬度达到HRC45-50，能承受链条长期啮合的接触应力，不会出现过早的齿面点蚀。结构上还预留了润滑脂的加注通道，日常维护时可以直接从轴端的注油嘴加注润滑脂，润滑脂会沿内部通道流到端面齿啮合面和链轮齿面，不需要拆解结构就能完成润滑保养。端盖位置设计了防尘密封圈，能阻挡车间里的粉尘、碎屑进入离合内部的啮合面，避免因为杂物卡滞导致离合失效，在多粉尘的建材加工、粮食输送车间也能稳定工作。
